V20E320PL4B

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 510V 10KA 1 459V 561V 420V 320V 273J 750pF@1MHz 插件 通孔安装 5.6mm(宽度)*29mm(高度)
供应商型号: ZT-V20E320PL4B
供应商: 海外现货
标准整包数: 1

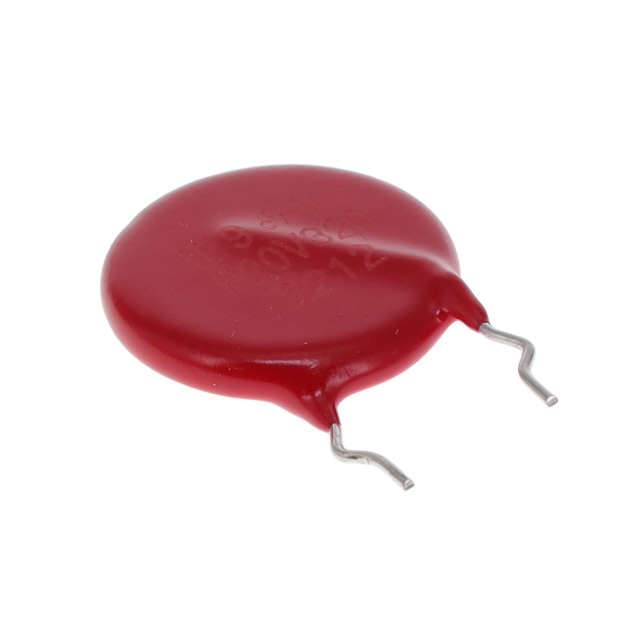

LITTELFUSE 压敏电阻 V20E320PL4B

V20E320PL4B概述


    产品简介


    UltraMOV®金属氧化物压敏电阻(MOVs)系列是一种设计用于需要高峰值浪涌电流额定值和高能量吸收能力的应用的组件。UltraMOV®压敏电阻主要用于交流线电压应用,如浪涌保护装置(SPD)、不间断电源(UPS)、交流电源插头、交流电能表,以及其他需要对来自雷击、感应负载开关或电容器组切换等源的高瞬态浪涌电流进行电压钳位的产品。这些设备提供7毫米、10毫米、14毫米和20毫米径向引脚封装尺寸,并且在多种引脚形式上有所选择。

    技术参数


    - 封装尺寸:7毫米、10毫米、14毫米、20毫米
    - 峰值浪涌电流:高达10千安培(20毫米)
    - 标准操作电压范围:与常见的交流线路电压兼容(130伏特至625伏特)
    - 最大稳态电流(泄漏):10到1900毫安
    - 环境温度范围:环氧涂层为-55°C至+85°C,酚醛涂层为-55°C至+125°C
    - 储存温度范围:环氧涂层为-55°C至+125°C,酚醛涂层为-55°C至+150°C
    - 绝缘电压:2500伏特
    - 绝缘电阻:1000兆欧
    - 机构认证:UL1449、CECC、IEC 61051-1、IEC 61051-2、IEC 60950-1(对于10毫米、14毫米和20毫米部分)

    产品特点和优势


    UltraMOV®压敏电阻具有无铅、无卤素、RoHS合规的特点,可承受高达10千安培的单脉冲峰值电流,适用于广泛的交流线路电压范围,并具备高温工作能力(可达125°C)。其高能量吸收能力和快速响应时间使其成为浪涌保护的理想选择。此外,UltraMOV®压敏电阻还具备良好的耐久性和可靠性,适用于苛刻的工作环境。

    应用案例和使用建议


    UltraMOV®压敏电阻常用于各种浪涌保护应用中,例如在电力传输系统、工业设备、通信设备和家用电器中。为了确保最佳性能,建议根据具体应用需求选择合适的电压等级和封装尺寸。使用时应注意避免超过最大绝对额定值,并遵循正确的安装和接线方法以确保安全运行。

    兼容性和支持


    UltraMOV®压敏电阻与大多数标准电路板和连接器兼容。它们已通过UL、CECC、IEC等多个机构的认证,并提供多种包装选项,包括散装、弹夹包装(风扇折叠)和带卷包装。制造商提供了详细的技术文档和支持服务,以帮助用户正确选择和使用这些组件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 峰值浪涌电流过大导致损坏 | 确保峰值浪涌电流不超过设备的额定值,并使用适当的保护措施。|
    | 工作温度过高 | 使用酚醛涂层版本以提高最高工作温度至125°C,并注意散热。|
    | 长期使用后电压变化 | 定期检查并校准设备,确保电压保持在正常范围内。|

    总结和推荐


    UltraMOV®压敏电阻系列是一款高性能的浪涌保护元件,具有高可靠性、优异的环境适应性和广泛的应用范围。无论是用于商业还是工业场合,UltraMOV®都是一款值得推荐的可靠选择。由于其卓越的技术规格和稳定性,强烈建议在各种需要高效浪涌保护的应用中使用UltraMOV®压敏电阻。

V20E320PL4B参数

参数
压敏电压 510V
能量 273J
不同频率时的电容 750pF@1MHz
最小压敏电压 459V
最大直流电压 420V
最大交流电压 320V
浪涌电流 10KA
最大压敏电压 561V
电路数 1
长*宽*高 5.6mm(宽度)*29mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

V20E320PL4B厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V20E320PL4B数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V20E320PL4B V20E320PL4B数据手册

V20E320PL4B封装设计

查看详情并下载
Symbol
Footprint
3D Model
