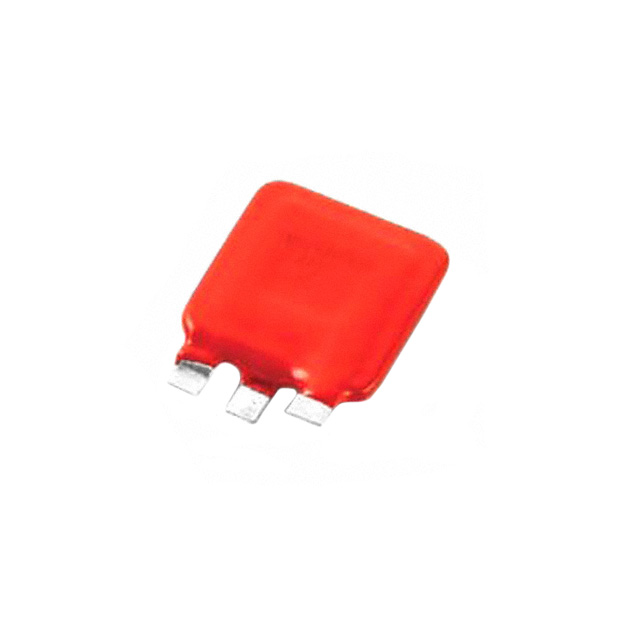

TMOV34S321MP

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 510V 40KA 1 459V 561V 420V 320V 640J 3.8nF@1MHz 通孔安装 37mm*13.5mm*47.5mm
供应商型号: CGC-TMOV34S321MP
供应商: 海外现货
标准整包数: 1
LITTELFUSE 压敏电阻 TMOV34S321MP

TMOV34S321MP概述

    # Littelfuse TMOV®34S 热保护压敏电阻技术手册

    产品简介


    Littelfuse TMOV®34S 系列热保护压敏电阻(MOV)是一种专为工业应用设计的高能级、热保护型压敏电阻。该系列采用 34 毫米方形封装,内置热敏元件,能够在过电压异常情况下快速切断电路,防止过热导致的故障。TMOV®34S 系列提供两种配置:标准三引脚设计和两引脚设计(无监测引脚版本)。产品广泛应用于电源保护、不间断电源系统、逆变器及交流/直流电源等领域。

    技术参数


    - 额定峰值电流:高达 40 kA
    - 额定工作温度范围:-55°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C
    - 连续额定交流电压范围:115 V 到 750 V RMS
    - 单脉冲能量范围:2 ms 电流波形条件下,280 到 1200 J
    - 测试电流:1 mA 时的最大钳位电压,200 A 时为 305 V 到 1480 V
    - 耐电弧能力:2500 V
    - 绝缘电阻:1000 MΩ

    产品特点和优势


    TMOV®34S 系列压敏电阻具有以下显著特点和优势:
    - 高能级保护:能够承受高达 40 kA 的峰值电流。
    - 宽工作温度范围:可在极端环境下正常工作。
    - 快速响应:热敏元件与压敏电阻体紧密接触,能够实现快速切断。
    - 低电感:与分离解决方案相比,能够提高对快过电压瞬态的钳位性能。
    - 环境友好:符合 RoHS 标准,无铅。
    - 可选配置:提供带监测引脚的型号,便于监控电路状态。

    应用案例和使用建议


    应用案例
    1. 电源保护模块:通过监测引脚,当热敏元件被激活时,可以及时切断电源保护设备。
    2. 不间断电源(UPS):集成于 UPS 系统中,提高系统的安全性和可靠性。
    3. 逆变器:用于保护逆变器免受电压波动的影响。
    使用建议
    - 环境适应性:确保安装环境温度不超过额定温度范围,以避免损坏。
    - 监测系统设计:若选择带有监测引脚的设计,需保证监测电路能够准确识别热敏元件的状态。
    - 维护保养:定期检查监测引脚状态,确保设备持续稳定运行。

    兼容性和支持


    TMOV®34S 系列压敏电阻与各种标准电源设备兼容,适用于广泛的应用场合。Littelfuse 提供全面的技术支持和售后服务,确保客户在使用过程中得到最佳的支持和帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备过热 | 检查环境温度,必要时增加散热措施。 |
    | 钳位电压不稳定 | 校准测试电流,确保在规定范围内。 |
    | 监测引脚信号异常 | 检查监测电路连接,确认没有松动或损坏。 |

    总结和推荐


    Littelfuse TMOV®34S 系列压敏电阻以其卓越的性能、高可靠性和广泛的适用性,在工业电源保护领域表现出色。其独特的热保护机制、宽泛的工作温度范围以及快速响应能力使其成为高压设备的理想选择。鉴于其广泛的应用领域和优异的性能表现,强烈推荐用户选用 TMOV®34S 系列产品。
    如需进一步咨询或技术支持,请联系 Littelfuse 官方渠道。

TMOV34S321MP参数

参数
压敏电压 510V
电路数 1
最大压敏电压 561V
最大直流电压 420V
不同频率时的电容 3.8nF@1MHz
最小压敏电压 459V
浪涌电流 40KA
最大交流电压 320V
能量 640J
长*宽*高 37mm*13.5mm*47.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

TMOV34S321MP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。
