首页  >  产品百科  >  V68ZA2PX2855

V68ZA2PX2855

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 68V 250A 1 61.2V 748V 56V 40V 3J 910pF@1MHz 通孔安装
供应商型号: ZT-V68ZA2PX2855
供应商: 海外现货
标准整包数: 1

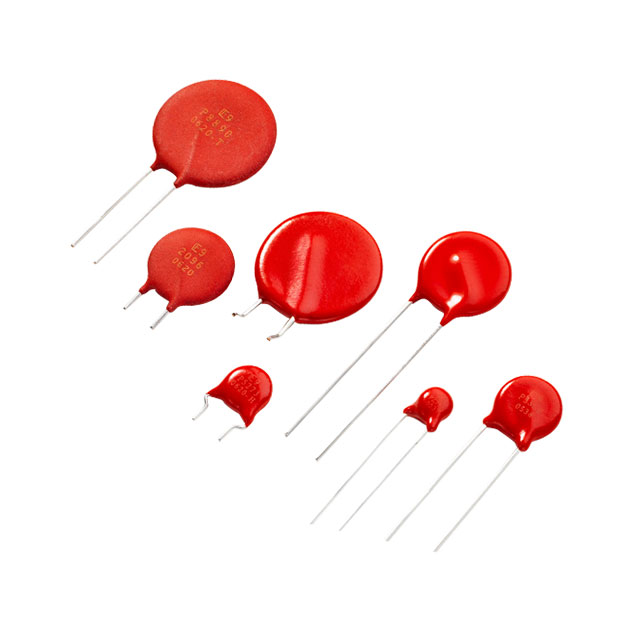

LITTELFUSE 压敏电阻 V68ZA2PX2855

V68ZA2PX2855概述

    金属氧化物压敏电阻(MOV)ZA系列技术手册

    1. 产品简介


    金属氧化物压敏电阻(MOV)ZA系列是专为低至中电压电路和系统保护而设计的径向引脚式瞬态电压浪涌抑制器。这些器件适用于电机控制、电信、汽车系统、电磁阀及电源电路等多种应用场景,以保护电路板组件并维持数据完整性。ZA系列提供了五种不同型号尺寸:5mm、7mm、10mm、14mm 和 20mm,具有宽广的工作电压范围(交流电压范围4V到460V,直流电压范围5.5V到615V)。

    2. 技术参数


    以下是ZA系列产品的技术规格和性能参数:
    - 工作电压范围
    - 交流电压范围(VM(AC)RMS):4V 到 460V
    - 直流电压范围(VM(DC)):5.5V 到 615V
    - 峰值脉冲电流
    - 8/20µs电流波(见图2):50A 至 6500A
    - 单次脉冲能量范围
    - 10/1000µs电流波(WTM):0.1J 至 52J
    - 工作环境温度
    - 操作环境温度范围(TA):-55°C 至 +85°C
    - 存储温度范围(TSTG):-55°C 至 +125°C
    - 温度系数
    - 额定击穿电压(VC)的温度系数(aV):<0.01%/°C
    - 绝缘耐压
    - 覆膜隔离电压能力(COATING):2500V(需按MIL–STD–202,Method 301测试一分钟)

    3. 产品特点和优势


    ZA系列具有如下显著优势:
    - 无铅、无卤素且符合RoHS标准
    - 宽泛的操作电压范围
    - 高可靠性,无需降额直至85°C
    - 提供多种型号尺寸
    - 径向引脚封装,适用于硬接线或PCB设计
    - 可选择盘装或散装包装
    - 多个标准引脚配置选项

    4. 应用案例和使用建议


    ZA系列在各种应用中表现出色,例如:
    - 电机控制:在电机启动或停止时提供瞬态电压保护。
    - 通信设备:确保通信线路的数据传输稳定可靠。
    - 汽车系统:提供安全的电源保护,防止电涌损坏敏感电子部件。
    - 电源电路:保护电源电路中的敏感元件免受电涌的影响。
    建议用户在安装和使用ZA系列时注意以下几点:
    - 确保正确连接,遵循制造商推荐的安装指南。
    - 定期检查和维护,以确保最佳性能。
    - 注意不要超过规定的最大功率损耗,避免因过热导致损坏。

    5. 兼容性和支持


    ZA系列通过了多个国际认证机构的批准,如UL144、CECC、IEC 61051-1、IEC 61051-2、IEC 60950-1(附录Q)。制造商还提供了额外的支持和服务,具体信息请参考产品手册。

    6. 常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是可能遇到的一些问题及其解决方法:
    - 问题:设备损坏
    解决方案:检查是否超过了绝对最大额定值,并进行相应的调整。
    - 问题:电气参数不符合预期
    解决方案:确保正确的电压和电流条件,并按照规定的时间进行测量。

    7. 总结和推荐


    综上所述,ZA系列金属氧化物压敏电阻在保护低至中电压电路方面表现卓越,拥有广泛的适用范围、良好的电气特性、可靠的性能以及多样的型号选择。对于需要在严苛环境中进行电压保护的应用场景,ZA系列无疑是理想的选择。
    我们强烈推荐ZA系列作为高品质的瞬态电压保护解决方案,尤其适合电机控制、通信、汽车电子及电源管理等领域。

V68ZA2PX2855参数

参数
压敏电压 68V
最大交流电压 40V
最大直流电压 56V
浪涌电流 250A
能量 3J
电路数 1
最大压敏电压 748V
不同频率时的电容 910pF@1MHz
最小压敏电压 61.2V
安装方式 通孔安装
零件状态 在售
包装方式 散装

V68ZA2PX2855厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V68ZA2PX2855数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V68ZA2PX2855 V68ZA2PX2855数据手册

V68ZA2PX2855封装设计

查看详情并下载
Symbol
Footprint
3D Model
