V390CH8S

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 390V 250A 1 429V 330V 250V 7J 60pF@1MHz 3220 贴片安装 8mm*5mm*2.03mm
供应商型号: ZT-V390CH8S
供应商: 海外现货
标准整包数: 1

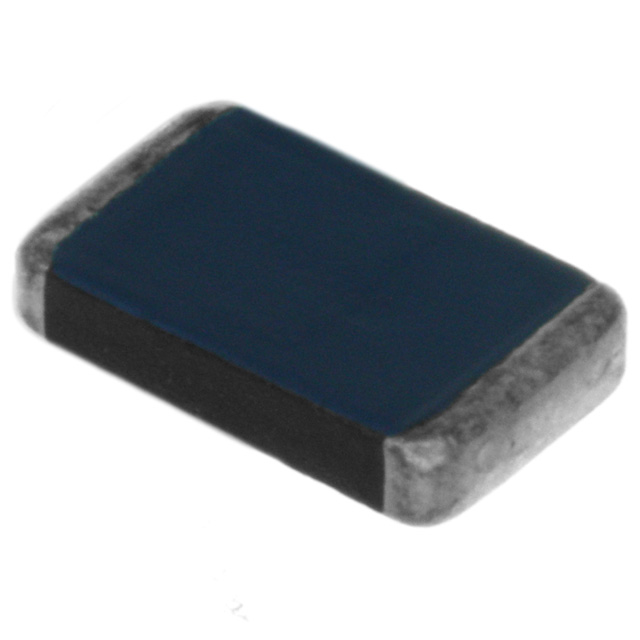

LITTELFUSE 压敏电阻 V390CH8S

V390CH8S概述

    CH系列金属氧化物压敏电阻 (MOV)

    产品简介


    CH系列金属氧化物压敏电阻(MOV)是一种小型的芯片形式制造的金属氧化物压敏电阻,适用于从低电压直流到板级浪涌保护的各种应用。这些器件比传统的径向引线压敏电阻具有更低的剖面,使设计者能够减少体积和重量,同时提高设备设计的可靠性。

    技术参数


    - 电压范围:14V至275V(VM(AC)RMS)
    - 能量等级:高达8焦耳
    - 峰值脉冲电流:100A至600A(8/20μs电流波形)
    - 单脉冲能量范围:1.0至8.0焦耳(10/1000μs电流波形)
    - 工作温度范围:-40℃至+125℃
    - 存储温度范围:-40℃至+150℃

    产品特点和优势


    1. RoHS合规:满足环保要求。
    2. 无铅表面贴装芯片:尺寸为5mm x 8mm。
    3. 高浪涌电流额定值:高达600A。
    4. 宽电压范围:14V至275V(VM(AC)RMS)。
    5. 无需降额:工作温度可达125℃。

    应用案例和使用建议


    - 应用场景:广泛应用于低电压直流和板级浪涌保护,例如在电源转换、通信设备和工业自动化设备中。
    - 使用建议:
    - 确保焊接过程中温度梯度不超过4℃/秒,以避免热冲击。
    - 预热温度应在峰值温度的100℃范围内,以确保最低的热应力。
    - 在完成焊接后,确保电路板逐渐冷却至低于50℃后再进行清洗。

    兼容性和支持


    - 兼容性:CH系列压敏电阻可与各种焊料和助焊剂兼容。
    - 支持:Littelfuse提供多种包装选项,包括标准13英寸卷带和7英寸卷带。此外,还提供批量包装,适用于小批量订单。

    常见问题与解决方案


    - 问题1:焊接过程中出现高温应力。
    - 解决方案:遵循推荐的焊接工艺曲线,预热温度控制在100℃范围内,避免温度梯度超过4℃/秒。
    - 问题2:热应力导致设备性能下降。
    - 解决方案:确保焊接完成后,电路板逐渐冷却至低于50℃,并在适当条件下进行清洗。

    总结和推荐


    CH系列金属氧化物压敏电阻以其小巧的尺寸、高浪涌电流额定值和宽电压范围,成为电路设计的理想选择。其优良的耐热性能和兼容性使其在众多应用中表现出色。建议在需要高可靠性和紧凑设计的应用中优先考虑CH系列压敏电阻。

V390CH8S参数

参数
压敏电压 390V
最小压敏电压 -
能量 7J
最大直流电压 330V
最大交流电压 250V
电路数 1
不同频率时的电容 60pF@1MHz
最大压敏电压 429V
浪涌电流 250A
长*宽*高 8mm*5mm*2.03mm
通用封装 3220
安装方式 贴片安装
零件状态 在售
包装方式 散装

V390CH8S厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V390CH8S数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V390CH8S V390CH8S数据手册

V390CH8S封装设计

查看详情并下载
Symbol
Footprint
3D Model
