首页  >  产品百科  >  V230LA10CP

V230LA10CP

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 360V 3.5KA 1 324V 396V 230V 60J 250pF@1MHz 通孔安装 16mm(高度)
供应商型号: ZT-V230LA10CP
供应商: 海外现货
标准整包数: 1

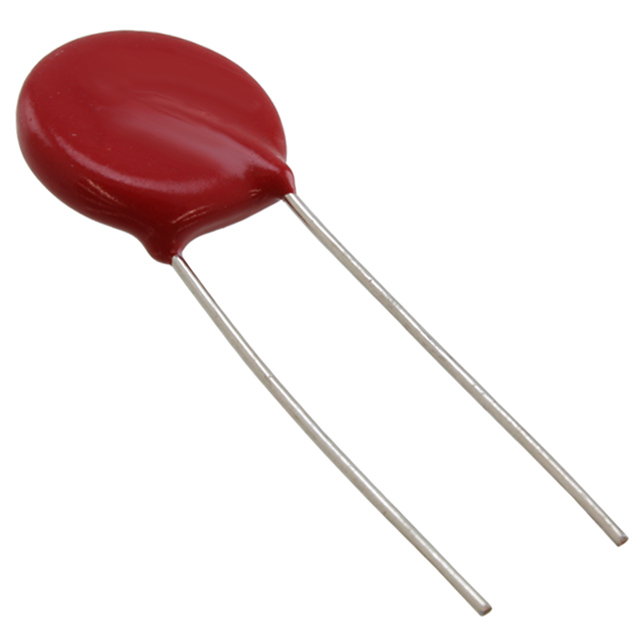

LITTELFUSE 压敏电阻 V230LA10CP

V230LA10CP概述

    C-III Varistor Series: High-Energy Absorption Metal-Oxide Varistors

    1. 产品简介


    C-III Varistor Series 是由 Littelfuse 公司设计和制造的一种金属氧化物压敏电阻(MOV),专为需要高浪涌能量吸收和多次脉冲吸收能力的应用而设计。这些压敏电阻以其卓越的能量吸收能力和高重复脉冲寿命而著称。它们主要用于交流线路浪涌保护装置(SPD)和其他需要高瞬态能量和峰值电流的类似应用中,具有相对较小的封装尺寸。

    2. 技术参数


    C-III Varistor Series 的主要技术参数如下:
    - 额定电压范围 (VM(AC) RMS):130V 到 1000V
    - 峰值脉冲电流 (ITM):8/20µs 波形下的单脉冲可达 10,000A
    - 能量耐受 (2ms):最高可达 530J
    - 工作温度范围:-55°C 至 +85°C
    - 存储温度范围:-55°C 至 +125°C
    - 额定功率损耗:对于 14mm 和 20mm 尺寸型号,最大平均功率损耗分别为 0.6W 和 1W
    不同型号的具体参数见下表:
    | 型号 | 封装尺寸 (mm) | 最大额定电压 (VM(AC) RMS) | 能量耐受 (WTM) | 峰值脉冲电流 (ITM) |

    | V130LA5CP | 10 | 130V | 40J | 3500A |
    | V130LA10CP | 14 | 130V | 80J | 6500A |
    | ... | ... | ... | ... | ... |

    3. 产品特点和优势


    - 无铅、无卤素、RoHS 合规:符合环保标准。
    - 高能量吸收能力:达到 530J (2ms)。
    - 高脉冲寿命:能够承受大量重复脉冲。
    - 高峰值脉冲电流能力:高达 10,000A (8/20µs)。
    - 宽工作电压范围:从 130V 到 1000V。
    - 多封装形式:提供多种封装选项,便于自动插入。
    - 无降额运行:在 85°C 环境温度下无需降额运行。

    4. 应用案例和使用建议


    C-III Varistor Series 在多个领域都有广泛应用,包括:
    - 交流线路浪涌保护装置:适用于电力系统中的电涌保护,特别是在要求紧凑设计的场合。
    - 通信设备:在电信网络中用于防止电涌对敏感电子设备的损坏。
    - 工业自动化:用于各种工业设备和控制系统中,以确保设备安全运行。
    使用建议:
    - 在选择合适的型号时,需考虑具体的应用环境和所需的电压、电流及能量吸收能力。
    - 安装时注意保持良好的散热条件,以避免过热引起的性能下降。

    5. 兼容性和支持


    C-III Varistor Series 经过了多个认证机构的认证,如 UL、CECC 和 IEC 等,确保了其在国际市场上的广泛应用。此外,Littelfuse 提供全面的技术支持和售后服务,确保用户在使用过程中获得必要的帮助和支持。

    6. 常见问题与解决方案


    - Q:如何确定适合的应用电压?
    - A:根据具体应用的需求选择适当的额定电压(VM(AC) RMS),确保其能够覆盖预期的最大电压波动。

    - Q:在高温环境下如何保证压敏电阻的性能?
    - A:C-III Varistor Series 设计时已考虑高温环境,但为了延长使用寿命,建议在 85°C 以上温度环境中降额使用。

    7. 总结和推荐


    C-III Varistor Series 以其卓越的能量吸收能力和高重复脉冲寿命,在众多应用中表现出色。它符合严格的环保标准,且具备广泛的应用领域。鉴于其优秀的性能和可靠的认证,强烈推荐在需要高能浪涌保护的场景中使用此系列的压敏电阻。如果您需要针对特定应用进行进一步的技术咨询,建议直接联系 Littelfuse 获取支持。

V230LA10CP参数

参数
压敏电压 360V
最小压敏电压 324V
最大交流电压 230V
不同频率时的电容 250pF@1MHz
最大压敏电压 396V
电路数 1
最大直流电压 -
浪涌电流 3.5KA
能量 60J
长*宽*高 16mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

V230LA10CP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V230LA10CP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V230LA10CP V230LA10CP数据手册

V230LA10CP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3678 ¥ 3.0819
库存: 0
起订量: 179 增量: 700
