V14MLA0805LNT

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 18.1V 40A 1 15.9V 203V 14V 10V 100mJ 320pF@1MHz 0805 贴片安装 2.01mm(长度)*1.1mm(高度)
供应商型号: ZT-V14MLA0805LNT
供应商: 海外现货
标准整包数: 1

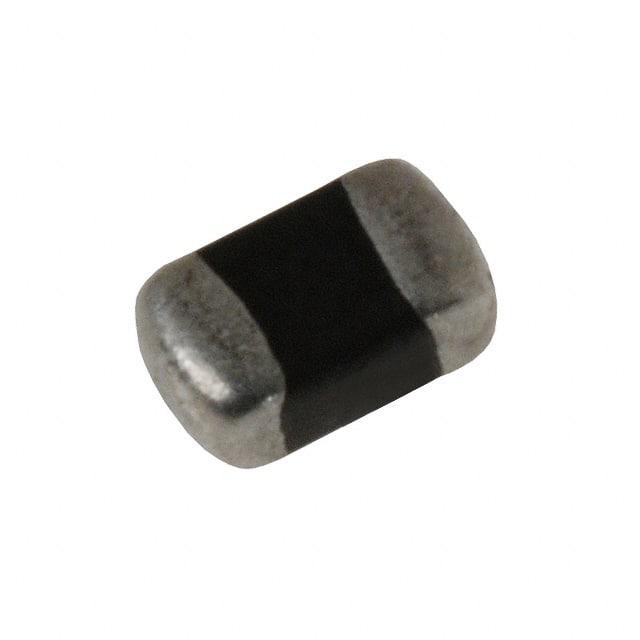

LITTELFUSE 压敏电阻 V14MLA0805LNT

V14MLA0805LNT概述

    MLA Automotive Series Varistors 技术手册

    1. 产品简介


    MLA Automotive Series 是由 Littelfuse 公司设计和生产的瞬态电压抑制装置。该系列基于多层制造技术,能够有效抑制各种瞬态事件,如 IEC 61000-4-2 或其他用于电磁兼容性(EMC)的标准所定义的事件。这些器件适用于保护电路板上的集成电路和其他组件。

    2. 技术参数


    以下是 MLA Automotive 系列的一些关键技术和性能参数:
    | 参数 | 描述 | 值 |
    |
    | 持续工作电压 (VM(DC)) | 3.5V 至 120V
    | 最大非重复浪涌电流 (8/20μs) | 最高达 500A
    | 额定非重复浪涌能量 (10/1000μs) | 0.1 至 2.5J
    | 操作温度范围 (TA) | -40°C 至 +125°C
    | 尺寸 | 0603, 0805, 1206, 1210 芯片大小

    3. 产品特点和优势


    - AEC-Q200 认证
    - 无卤素且符合 RoHS 标准
    - 多层陶瓷结构技术
    - 宽泛的操作温度范围 (-40°C 至 +125°C)
    - 高达 500A 的浪涌电流
    - 无塑料或环氧包装,确保更好的阻燃性能
    - 铅(Pb)焊接建议

    4. 应用案例和使用建议


    - 适用于抑制电路板上的电感切换或其他瞬态事件
    - 为 IEC 61000-4-2 和 MIL-STD-883c 方法 3015.7 提供静电放电保护
    - 为 IC 和晶体管提供板载瞬态电压保护
    - 帮助实现终端产品的电磁兼容性
    - 替换许多应用中的大型表面贴装 TVS 稳压二极管
    使用建议:
    - 在设计时,考虑焊点布局以避免金属跑线
    - 在高温环境下使用时,需根据设备规格表对峰值浪涌电流和能量进行降额处理

    5. 兼容性和支持


    MLA Automotive 系列适合现代回流焊和波峰焊接程序。对于无铅焊接,推荐使用 Ni 防护终止选项。Littelfuse 提供详细的焊接建议和工艺参数,确保最佳的焊接效果。

    6. 常见问题与解决方案


    - 问题:如何选择合适的焊料?
    解决方案: 推荐使用 Sn/Pb (62/36/2, 60/40, 63/37) 焊料,也可以选择 SnAgCu (96.5/3.0/0.5) 作为无铅焊接材料。

    - 问题:如何防止热冲击?
    解决方案: 使用预热阶段并严格控制焊接过程中的峰值温度,推荐使用梯度为每秒 2 度的理想加热速率。

    7. 总结和推荐


    MLA Automotive 系列是一款高性能的瞬态电压抑制装置,具有广泛的电压和能量范围,适用于多种应用。它具备高可靠性、低泄漏电流和出色的浪涌电流处理能力。我们强烈推荐该系列产品,特别是对电磁兼容性和瞬态保护要求高的应用场合。对于需要更高可靠性的系统,如汽车电子,这款产品无疑是最佳选择。

V14MLA0805LNT参数

参数
压敏电压 18.1V
最大交流电压 10V
电路数 1
最小压敏电压 15.9V
最大压敏电压 203V
浪涌电流 40A
最大直流电压 14V
不同频率时的电容 320pF@1MHz
能量 100mJ
长*宽*高 2.01mm(长度)*1.1mm(高度)
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

V14MLA0805LNT厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V14MLA0805LNT数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V14MLA0805LNT V14MLA0805LNT数据手册

V14MLA0805LNT封装设计

查看详情并下载
Symbol
Footprint
3D Model
