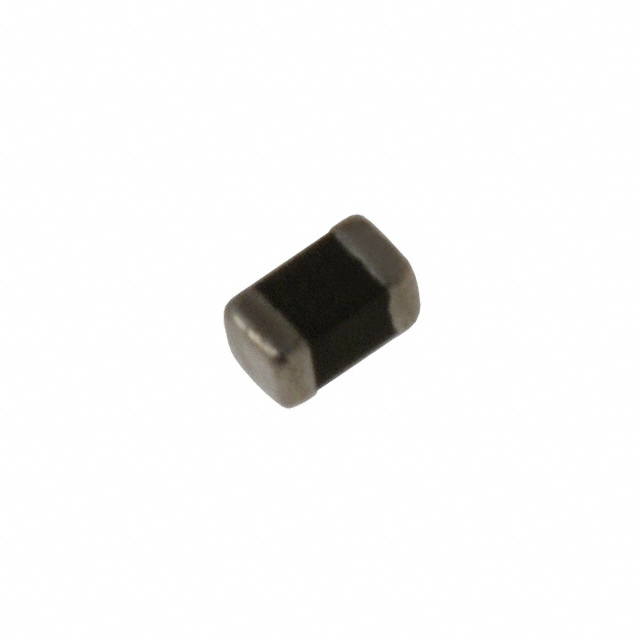

V0402MHS03NR

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 1 42V 30V 5mJ 1pF@1MHz 0402 贴片安装 1mm*500μm*600μm
供应商型号: V0402MHS03NR 涂标
供应商: 国内现货
标准整包数: 1
LITTELFUSE 压敏电阻 V0402MHS03NR

V0402MHS03NR概述

    文章:金属氧化物压敏电阻(MOVs):表面贴装多层压敏电阻(MLVs)> MHS系列

    1. 产品简介


    金属氧化物压敏电阻(MOVs)是常用的过电压保护器件,适用于各类电路设计。本文将重点介绍Littelfuse公司的MHS系列——一款面向高密度电路板应用的表面贴装多层压敏电阻。MHS系列提供低电容版本,特别适合用于高速数据线和其他高频应用场景,其小巧的尺寸(0402和0603两种封装)使其成为现代电子产品中的理想选择。

    2. 技术参数


    - 尺寸: 0402 和 0603 封装
    - 电容: 3pF, 12pF 和 22pF
    - 最大瞬态钳位电压 (8X20µs):
    - 3pF: 135V (0402), 135V (0603)
    - 12pF: 55V (0402), 55V (0603)
    - 22pF: 30V (0402), 30V (0603)
    - 连续工作温度范围: -55°C 至 +125°C
    - 存储温度范围: -55°C 至 +150°C
    - 峰值电流和能量降额曲线: 见图1
    - 插入损耗特性 (S21): 见图4

    3. 产品特点和优势


    - 低电容: 使MHS系列能在不干扰信号或数据传输的情况下进行保护。
    - 高可靠性: 符合RoHS和无卤素标准,适用于现代环保要求。
    - 卓越的瞬态响应: 具备极快的响应时间(小于1ns),能够有效处理ESD事件。
    - 广泛的温度适应性: 在-55°C至+125°C范围内稳定工作。

    4. 应用案例和使用建议


    - 应用场景: 数据端口、诊断接口、USB接口、视频和音频接口、便携式/手持设备、移动通信、计算机/DSP产品和工业仪器。
    - 使用建议: 在高密度电路板上使用时,确保电路布局合理以减少线路带来的延时;同时,在焊接过程中采用合适的温度曲线以避免热冲击。

    5. 兼容性和支持


    - 兼容性: 适用于现代回流焊和波峰焊工艺,推荐使用的焊料为62/36/2 (Sn/Pb/Ag),60/40 (Sn/Pb) 或 63/37 (Sn/Pb)。
    - 支持: Littelfuse公司提供详细的文档和样品支持,确保用户可以轻松进行应用开发和调试。

    6. 常见问题与解决方案


    - 问题1: 焊接过程中产生热冲击。
    - 解决方法: 确保预热阶段并在焊接过程中严格控制温度上升速率。

    - 问题2: 设备在高温环境下运行时性能下降。
    - 解决方法: 参考峰值电流和能量降额曲线调整应用条件。

    7. 总结和推荐


    综上所述,MHS系列表面贴装多层压敏电阻凭借其低电容、快速响应和宽温度适应性,是一款在高速数据线和高频应用中不可或缺的保护元件。对于需要高度集成且对信号传输质量有高要求的应用场合,我们强烈推荐使用MHS系列。尽管可能存在焊接过程中的挑战,但通过遵循制造商的指导和采取适当的预防措施,可以实现最佳的使用效果。

V0402MHS03NR参数

参数
压敏电压 -
浪涌电流 -
最大压敏电压 -
最小压敏电压 -
最大交流电压 30V
不同频率时的电容 1pF@1MHz
电路数 1
最大直流电压 42V
能量 5mJ
长*宽*高 1mm*500μm*600μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
