V120ZA1P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 120V 1.2KA 1 108V 132V 102V 75V 6J 515pF@1MHz 插件 通孔安装 5mm(高度)
供应商型号: V120ZA1P
供应商: 国内现货
标准整包数: 1

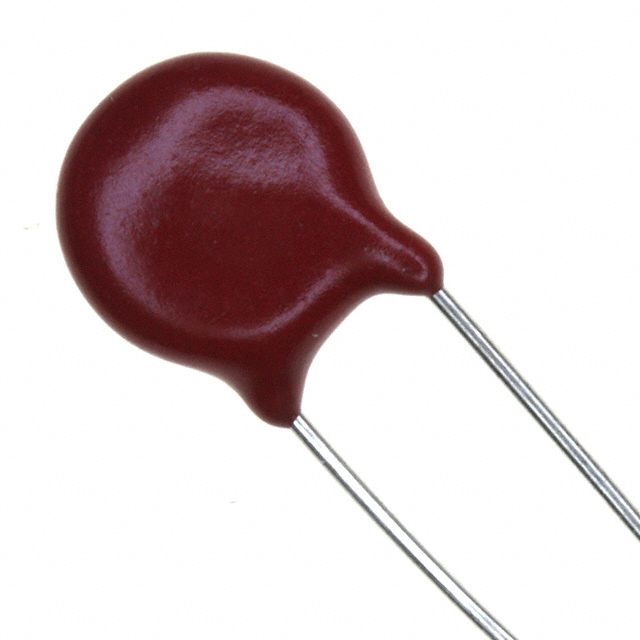

LITTELFUSE 压敏电阻 V120ZA1P

V120ZA1P概述

    金属氧化物压敏电阻(MOV)技术手册:ZA 系列

    产品简介


    金属氧化物压敏电阻(MOV)是一种用于低至中压电路和系统的瞬态电压浪涌抑制器。它们适用于电机控制、电信、电磁阀和电源电路等多种应用场景,主要用于保护电路板组件并保持数据完整性。ZA系列提供五种不同型号尺寸,分别为5mm、7mm、10mm、14mm和20mm,涵盖的直流电压范围为5.5V至615V。

    技术参数


    - 型号与尺寸:ZA系列提供5种不同的型号,直径分别为5mm、7mm、10mm、14mm和20mm。
    - 额定电压范围:交流电压范围(VM(AC) RMS)4V至460V,直流电压范围(VM(DC))5.5V至615V。
    - 峰值脉冲电流(ITM):8/20µs电流波形,峰值电流范围为50A至6500A。
    - 单脉冲能量范围(WTM):10/1000µs电流波形,单脉冲能量范围为0.1J至52J。
    - 工作温度范围:操作环境温度范围(TA)-55°C至+85°C,存储温度范围(TSTG)-55°C至+125°C。
    - 绝缘阻抗:封装绝缘阻抗为1000 MΩ。
    - 封装隔离电压能力:电介质需在1分钟内承受规定的直流电压,符合MIL–STD–202方法301的要求,额定值为2500V。


    产品特点和优势


    - 环保材料:无铅、无卤素和RoHS合规。
    - 宽工作电压范围:直流电压范围从5.5V到615V,交流电压范围从4V到460V。
    - 无降额运行:最高运行温度可达85°C。
    - 多种尺寸选择:提供五种不同尺寸,适应不同应用需求。
    - 径向引脚封装:适合硬连线或印刷电路板设计。
    - 易于安装:可采用卷带包装或散装包装形式,标准引脚配置选项。

    应用案例和使用建议


    - 电机控制:保护电机驱动电路免受瞬态电压的影响,确保电机稳定运行。
    - 通信设备:保护通信线路和设备免受雷击和其他瞬态电压的影响。
    - 电磁阀:用于电磁阀的保护,防止过压损坏。
    - 电源电路:保护电源模块和下游负载,保证电路的稳定性和可靠性。
    使用建议:
    - 在高温环境中使用时,应考虑热管理和散热问题,以避免因过热而导致性能下降。
    - 在进行频繁或高功率的应用时,应注意瞬态电压的累积效应,适时更换或升级MOV以维持防护效果。

    兼容性和支持


    - 认证:该系列产品已获得UL1449、CECC、IEC 61051-1、IEC 61051-2、IEC 60950-1 (Annex Q)等国际认证。
    - 订购信息:若需要更高的温度等级和更好的耐温性能,可以选择带有酚醛涂层的产品,部分型号还提供了铜电极选项。

    常见问题与解决方案


    1. 问题:MOV在高温环境下出现性能下降。
    - 解决方案:应确保在规定的工作温度范围内使用MOV,必要时增加散热装置或选择高温型产品。
    2. 问题:MOV无法承受高频率的瞬态电压冲击。
    - 解决方案:检查瞬态电压的频率和幅度,并确保选用适合该频率的MOV型号,或考虑采用多个MOV并联以分散瞬态电流。

    总结和推荐


    ZA系列金属氧化物压敏电阻以其广泛的应用电压范围、多种尺寸选择及出色的环境适应性,在各类电子设备的瞬态电压保护中表现出色。其环保材料和多项国际认证进一步增强了产品的可靠性和市场竞争力。对于需要高性能瞬态电压保护的应用场景,ZA系列MOV是一个值得推荐的选择。

V120ZA1P参数

参数
压敏电压 120V
能量 6J
最大压敏电压 132V
电路数 1
最大直流电压 102V
不同频率时的电容 515pF@1MHz
浪涌电流 1.2KA
最大交流电压 75V
最小压敏电压 108V
长*宽*高 5mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

V120ZA1P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V120ZA1P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V120ZA1P V120ZA1P数据手册

V120ZA1P封装设计

查看详情并下载
Symbol
Footprint
3D Model
