V175LS10CPX10

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 243V~297V 6.5KA 1 243V 297V 175V 110J 通孔安装
供应商型号: ZT-V175LS10CPX10
供应商: 海外现货
标准整包数: 1
LITTELFUSE 压敏电阻 V175LS10CPX10

V175LS10CPX10概述


    产品简介

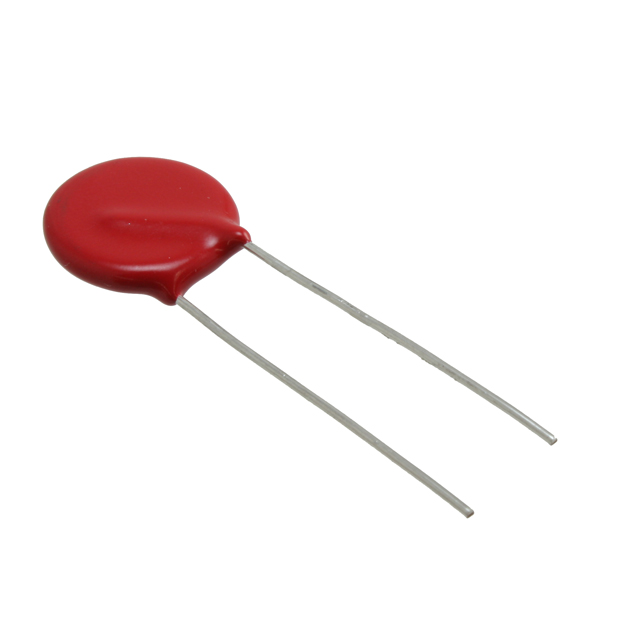

    产品名称: C-III 系列径向引线压敏电阻
    产品类型: 压敏电阻(Metal-Oxide Varistors, MOV)
    主要功能:
    - 高涌流能量吸收能力
    - 优越的多次脉冲吸收能力
    - 具有高瞬态电流能力和宽工作电压范围
    应用领域:
    - 交流电源线路浪涌保护装置(SPD)
    - 需要高瞬态能量和峰值电流能力的应用
    - 电信设备、电源转换器、工业控制系统等

    技术参数


    | 参数 | 规格 |

    | 连续额定电压范围 | AC电压范围(VM(AC)RMS): 130V 至 1000V |
    | 能量耐受能力 | 单脉冲能量(WTM): 2ms 矩形波, 40J 至 530J |
    | 峰值脉冲电流能力 | 单脉冲峰值电流(ITM): 8/20µs 波形, 3500A 至 10,000A |
    | 工作温度范围 | 操作环境温度(TA): -55°C 至 +85°C |
    | 储存温度范围 | 储存温度范围(TSTG): -55°C 至 +125°C |
    | 绝缘电阻 | 绝缘电阻(COATING): 1000 MΩ |
    | 安全测试电压 | Hi-Pot 测试电压:2500V |

    产品特点和优势


    - 环保材料: 符合无铅、无卤素及RoHS标准
    - 高性能: 高能吸收能力(40J 到 530J)
    - 长寿命: 高脉冲寿命评级
    - 大电流处理: 峰值脉冲电流高达10,000A(8/20µs)
    - 广泛的工作范围: 工作电压范围为130V 至 1000V
    - 封装多样性: 可提供带卷封装,也可根据需要提供不同引脚配置
    - 环境适应性: 最高环境温度达85°C时无需降额

    应用案例和使用建议


    应用案例:
    - 在家庭及工业环境中用于电涌保护
    - 通信基站和数据中心的电源系统中以防止雷击引起的电压突变
    - 大型设备如工业机械和风力发电机中的浪涌保护
    使用建议:
    - 在选择合适的压敏电阻型号时,需考虑预期的最大浪涌电流和能量水平
    - 根据设备的尺寸和空间要求选择合适尺寸的压敏电阻
    - 注意环境温度的影响,确保在极端温度条件下不会超过允许的工作范围

    兼容性和支持


    兼容性:
    - 可适用于多种设备和电路设计,特别是需要高瞬态电流保护的应用
    支持:
    - 提供详细的安装指南和技术支持
    - 提供多种引脚选项,便于自动插入
    - 通过多家权威机构认证,如UL、CECC、IEC等

    常见问题与解决方案


    1. 问题: 设备在高温环境下运行时,出现电压波动。
    - 解决方案: 检查是否超过了规定的操作温度范围,必要时可选择酚醛涂层的型号以提升耐温性能。
    2. 问题: 设备长时间未使用,发现电压变化。
    - 解决方案: 使用前进行老化测试,确认设备性能符合标准。
    3. 问题: 设备出现故障指示灯亮起。
    - 解决方案: 检查连接和电源输入,必要时联系技术支持进行检查和维修。

    总结和推荐



    总结

    :
    - C-III系列压敏电阻具有高能吸收能力和优异的脉冲耐受能力,特别适合于需要高瞬态能量和峰值电流的应用场景。
    - 该系列产品符合环保标准,提供多种封装形式,方便集成到不同的电路设计中。
    推荐:
    - 强烈推荐在需要高效能浪涌保护的应用中使用C-III系列压敏电阻。其卓越的性能和广泛的适用范围使其成为众多设备的理想选择。

V175LS10CPX10参数

参数
压敏电压 243V~297V
最大压敏电压 297V
最大交流电压 175V
电路数 1
最大直流电压 -
浪涌电流 6.5KA
不同频率时的电容 -
最小压敏电压 243V
能量 110J
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

V175LS10CPX10厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V175LS10CPX10数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V175LS10CPX10 V175LS10CPX10数据手册
