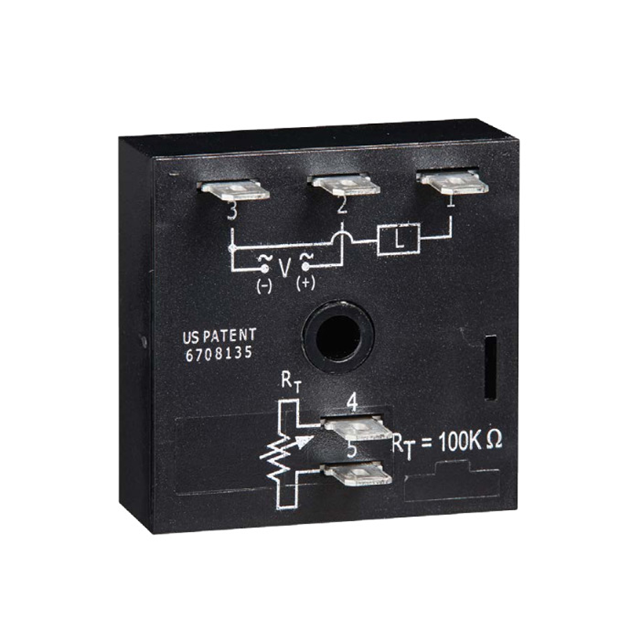

KSD2413M

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: 576-KSD2413M
供应商: Mouser
标准整包数: 1
LITTELFUSE 其他工具 KSD2413M

KSD2413M概述

    KSD2 系列时间延迟继电器技术手册

    产品简介


    KSD2系列是专为商业和工业应用设计的小型、经济高效且可靠的固态定时器。该系列产品通过工厂校准确保固定时间延迟误差在目标时间延迟的5%以内,重复精度在稳定条件下达到±0.5%的选定时延。KSD2系列支持24VAC、120VAC或230VAC输入电压,提供0.1秒到1000分钟的多种时间延迟范围。此外,该模块采用全固态封装设计,可抵御冲击、振动和湿度的影响。

    技术参数


    - 时间延迟范围:0.1秒至1000分钟(分为六个可调范围或固定)
    - 重复精度:±0.5%或±20ms,取两者较大值
    - 工厂校准容差:≤ ±5%
    - 复位时间:≤ 150ms
    - 输入电压:24VAC、120VAC 或 230VAC(容差±20%)
    - 交流线频率:50/60Hz
    - 功率消耗:≤ 2VA
    - 输出类型:固态,常开(闭合期间计时)
    - 最大负载电流:稳态1A,涌流10A(在60°C时)
    - 断电状态漏电流:≈ 5mA(在230VAC时)
    - 电压降:≈ 2.5V(在1A时)
    - 保护电路:封装
    - 介电强度:≥ 2000V RMS(终端至安装表面)
    - 绝缘电阻:≥ 100 MΩ
    - 机械安装:表面安装,一个#10(M5 x 0.8)螺钉
    - 尺寸:高50.8mm(2英寸),宽50.8mm(2英寸),深30.7mm(1.21英寸)
    - 端子:0.25英寸(6.35毫米)公快速连接端子
    - 环境:
    - 工作/存储温度:-40°C至60°C/-40°C至85°C
    - 湿度:相对湿度95%,非冷凝

    产品特点和优势


    - 微控制器基础:实现±0.5%的时间延迟精度,±5%的延迟准确性。
    - 紧凑低成本设计:适用于OEM应用,灵活性更高。
    - 1A稳态固态输出:10A涌流,可在典型条件下进行1亿次操作。
    - 全固态封装:无运动部件,防弧光,使用寿命长,且封装以保护模块免受冲击、振动和湿度的影响。

    应用案例和使用建议


    KSD2系列广泛应用于脉冲整形、最长运行时间和其它过程控制应用。例如,在机器启动过程中使用该模块,可以实现精确的时间延迟,从而提高系统的可靠性和效率。为了更好地利用这一特性,建议在实际应用中对不同的电压和温度条件进行测试,以获得最佳性能。对于需要外部调整的应用,可以通过选配配件(如P1004-95、P1004-95-X Versa-Pot)来实现更灵活的设置。

    兼容性和支持


    KSD2系列具备良好的兼容性,可以方便地安装在DIN导轨上。此外,还提供了多种配件,如P1023-6安装支架和P0700-7 Versa-Knob,便于安装和调试。如有任何疑问,可以通过拨打800-843-8848联系供应商获取更多支持。

    常见问题与解决方案


    1. Q: 如何正确设置时间延迟?
    - A: 使用Versa-Pot进行外部调整,根据需要选择合适的外部电阻值。
    2. Q: 在高温环境下,时间延迟是否会受到影响?
    - A: 是的,根据温度变化的时间延迟可能在±10%范围内变化,建议使用具有温控功能的系统。
    3. Q: 如何确保继电器的安全操作?
    - A: 使用封装的保护电路,确保在高温和高压环境下稳定运行。

    总结和推荐


    KSD2系列作为一款高性能、高可靠性的时间延迟继电器,适用于各种工业和商业应用。凭借其精准的时间延迟控制、耐用的设计和易于安装的特性,成为许多OEM项目的理想选择。推荐所有需要精确时间控制的场合选用KSD2系列。
    通过以上分析可以看出,KSD2系列不仅在技术规格上表现出色,而且在实际应用中也展现了其卓越的优势。因此,强烈推荐该产品给那些寻求高品质、高性能定时控制解决方案的客户。

KSD2413M参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

KSD2413M厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

KSD2413M数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE KSD2413M KSD2413M数据手册

KSD2413M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 65.01 ¥ 549.3345
10+ $ 58.6656 ¥ 495.7243
25+ $ 55.629 ¥ 470.0651
50+ $ 52.752 ¥ 445.7544
100+ $ 51.492 ¥ 435.1074
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 549.33
