V14P14AUTO

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 22V 3KA 1 19.8V 242V 16V 14V 10J 10.2nF@1MHz 通孔安装
供应商型号: 3218515
供应商: 海外现货
标准整包数: 1

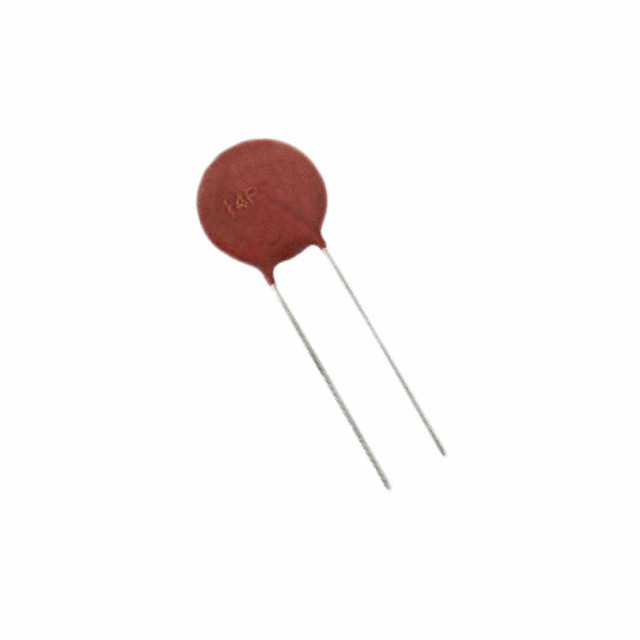

LITTELFUSE 压敏电阻 V14P14AUTO

V14P14AUTO概述

    AUMOV® Varistor Series:金属氧化物压敏电阻(MOV)

    产品简介


    AUMOV® Varistor Series 是一种金属氧化物压敏电阻(MOV),主要用于保护电子电路免受瞬态电压冲击的影响。这类产品特别适合于汽车应用,如车载充电器、电机或感性负载的瞬态抑制,以及车身电子系统、动力传动系统和控制模块的保护。AUMOV® 系列产品具有广泛的连续工作电压范围,适用于多种电子设备。

    技术参数


    - 连续工作电压:
    - 交流电压范围(\( V{\text{M(AC)RMS}} \)):14 V 至 625 V
    - 直流电压范围(\( V{\text{M(DC)}} \)):16 V 至 825 V
    - 瞬态峰值电流(8/20μs 脉冲波形):400 A 至 10,000 A
    - 非重复能量能力(2 ms 脉冲波形):1.0 J 至 140 J
    - 工作环境温度:
    - 环氧涂层:-40°C 至 +85°C
    - 酚醛涂层和硅树脂涂层:-40°C 至 +125°C
    - 储存温度范围:
    - 环氧涂层:-40°C 至 +125°C
    - 酚醛涂层和硅树脂涂层:-40°C 至 +150°C
    - 温度系数:小于 0.01%/°C
    - 隔离电压能力:
    - 环氧涂层:2500 V
    - 酚醛涂层:500 V
    - 硅树脂涂层:2500 V

    产品特点和优势


    - 高峰值浪涌电流:高达 10 kA(8/20 μs 脉冲)
    - 宽工作电压范围:交流 14 V 至 625 V 和直流 16 V 至 825 V
    - 五种盘片尺寸:5 mm、7 mm、10 mm、14 mm 和 20 mm
    - 高能吸收能力:特别适用于汽车负载突卸和跳启动
    - 无铅、无卤素且符合 RoHS 规范

    应用案例和使用建议


    应用案例:
    - 汽车电子系统:包括车身电子系统、动力传动系统和控制模块保护。
    - 电动车辆:用于车载充电器和电机瞬态抑制。
    - 工业控制:例如电机或感性负载的瞬态抑制。
    使用建议:
    - 负载突卸:当应用于负载突卸的场景时,应确保 AUMOV® 有足够的能量吸收能力。
    - 跳启动:为确保设备正常工作,在进行跳启动时应监测电压变化并及时调整保护设置。

    兼容性和支持


    - 兼容性:AUMOV® 系列与其他电子元件高度兼容,可广泛应用于不同类型的电子设备中。
    - 支持:Littelfuse 提供全面的技术支持,包括安装指南、应用笔记和售后服务。

    常见问题与解决方案


    - 问题一:产品在高温环境下工作时表现不佳。
    - 解决方案:降低工作负载以减少发热量,或选择更高耐温等级的产品。

    - 问题二:瞬态电压抑制效果不理想。
    - 解决方案:检查连接线路是否正确安装,或更换具有更高瞬态电压抑制能力的型号。

    总结和推荐


    AUMOV® Varistor Series 在技术规格上表现出色,特别是在高电流和能量吸收方面。此外,其宽广的工作温度范围和多种盘片尺寸使它非常适合各种应用场合。总体而言,AUMOV® Varistor 系列产品是值得推荐的优质电子元器件。
    综上所述,AUMOV® Varistor 系列不仅能够满足大部分应用场景的需求,而且在可靠性和稳定性方面也有出色的表现。因此,强烈推荐给需要高性能压敏电阻的工程师和技术人员。

V14P14AUTO参数

参数
压敏电压 22V
最小压敏电压 19.8V
不同频率时的电容 10.2nF@1MHz
电路数 1
最大交流电压 14V
最大直流电压 16V
浪涌电流 3KA
最大压敏电压 242V
能量 10J
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

V14P14AUTO厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V14P14AUTO数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V14P14AUTO V14P14AUTO数据手册

V14P14AUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.6842
10+ ¥ 3.5486
100+ ¥ 3.1796
500+ ¥ 3.1228
1000+ ¥ 3.1228
2000+ ¥ 3.1228
库存: 638
起订量: 15 增量: 0
交货地:
最小起订量为:10
合计: ¥ 35.48
