ITV4030L1415NR

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: 18-ITV4030L1415NRCT-ND
供应商: Digi-Key
标准整包数: 1

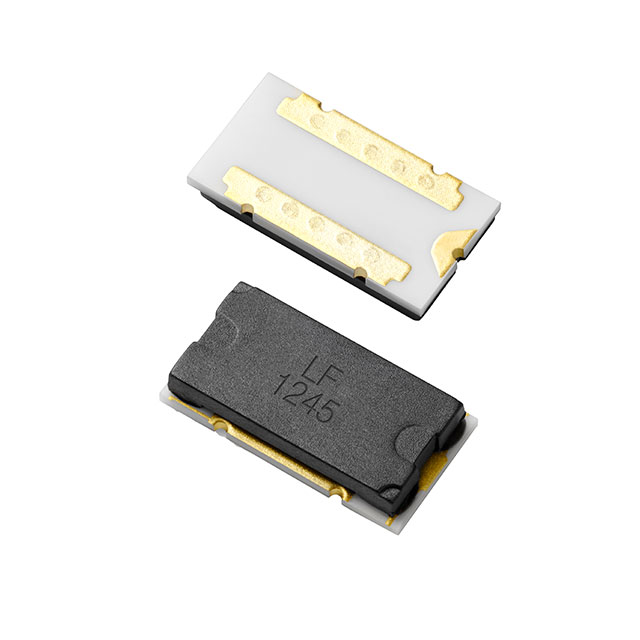

LITTELFUSE 其他工具 ITV4030L1415NR

ITV4030L1415NR概述

    # POLYSWITCH® Battery Protector ITV4030 Series 技术手册

    产品简介


    POLYSWITCH® Battery Protector ITV4030 系列是一种贴片式表面贴装装置,适用于笔记本电脑、手机、相机、超极本、平板电脑、汽车应用、打印机、安全系统、电动工具和eCall等领域。该装置通过熔断保护和过充电保护来确保电路稳定运行,能够在发生过电流时切断电流,并且在检测到过电压时通过加热元件产生热量,使熔断器熔断以实现过电压保护。

    技术参数


    - 额定电流 (Irated):15A
    - 最大电压 (Vmax):36Vdc
    - 熔断电流 (Ibreak):50A
    - 过电压保护电压 (VOP):3.0~4.5V
    - 加热电阻 (Rheater):0.6~1.5Ω
    - 熔断电阻 (Rfuse):0.018mΩ
    - 热降额特性:
    - 环境温度为25°C时,推荐额定电流为18.0A
    - 环境温度为40°C时,推荐额定电流为16.0A
    - 环境温度为60°C时,推荐额定电流为13.5A

    产品特点和优势


    - 环保无卤素:符合环保要求,无卤素材料。
    - 表面贴装:适合自动贴片机贴装,便于大规模生产。
    - 快速响应:能在短时间内完成过电流和过电压保护,提高系统的可靠性。
    - 全面保护:同时具备过电流和过充电保护功能,确保电路安全。

    应用案例和使用建议


    应用案例
    1. 笔记本电脑:在笔记本电脑内部,ITV4030 系列可以保护电池和电源管理模块免受过电流和过充电的影响。
    2. 手机:在手机的充电回路中,ITV4030 系列可以防止电池过充电,延长电池寿命。
    3. 汽车应用:在车载电子系统中,ITV4030 系列可以在车辆启动或电池电压波动时提供可靠的保护。
    使用建议
    - 安装间距:保持与周围化合物至少0.1mm的间距,以维持产品特性并避免损害其他部件。
    - 焊接参数:建议使用红外、气相、热风炉进行回流焊接,最高焊接温度不超过255°C,且焊接时间不得超过8分钟。

    兼容性和支持


    - 与其他电子元器件的兼容性:兼容标准的PCB制造工艺,适合与其他常见的电子元件集成使用。
    - 支持和服务:请参阅官方文档以获取最新的技术支持和售后服务信息。用户需要独立评估所选产品的适用性,并进行必要的测试。

    常见问题与解决方案


    问题1:焊接后的产品清洗问题
    - 解决方案:在安装前后不要使用超声波清洁或浸泡清洁,因为这些过程会导致焊接点上的助焊剂流动,影响产品的规格。
    问题2:不当使用导致的损坏
    - 解决方案:正确使用产品,不要超过最大额定值或错误连接引脚,避免连续或重复故障条件导致的产品失效。
    问题3:储存和运输问题
    - 解决方案:产品应在0°C至35°C,湿度不超过70%的环境下存储,运输过程中应遵循相关标准操作规程。

    总结和推荐


    POLYSWITCH® Battery Protector ITV4030 系列具备出色的过电流和过电压保护功能,适用于多种电子产品。其独特的设计使其在高温、机械振动和溶剂环境中仍能保持良好的性能。推荐在各类便携式电子设备中使用,特别是对安全性有高要求的应用场合。然而,在使用过程中应注意遵守推荐的操作规范,避免不当使用带来的风险。

ITV4030L1415NR参数

参数
包装方式 卷带包装

ITV4030L1415NR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

ITV4030L1415NR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE ITV4030L1415NR ITV4030L1415NR数据手册

ITV4030L1415NR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.83 ¥ 40.8135
5+ $ 3.6192 ¥ 30.2882
50+ $ 2.7704 ¥ 23.1844
100+ $ 2.5553 ¥ 21.3845
250+ $ 2.295 ¥ 19.2065
500+ $ 2.1149 ¥ 17.6989
1000+ $ 1.9522 ¥ 16.3375
库存: 3874
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 40.81
