V14E385PL4B7

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 620V 6KA 1 682V 505V 385V 150J 360pF@1MHz 通孔安装
供应商型号: ZT-V14E385PL4B7
供应商: 海外现货
标准整包数: 1

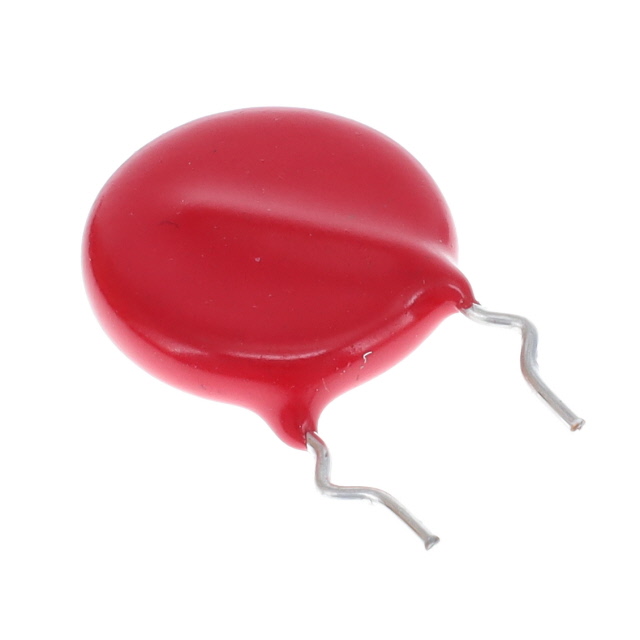

LITTELFUSE 压敏电阻 V14E385PL4B7

V14E385PL4B7概述

    UltraMOV® Varistor 系列金属氧化物压敏电阻技术手册

    产品简介


    UltraMOV®金属氧化物压敏电阻(MOV)系列是专为需要高浪涌电流额定值和高能量吸收能力的应用而设计的。UltraMOV®压敏电阻主要用于交流线路电压应用,如浪涌保护装置(SPD)、不间断电源(UPS)、交流电源插座、交流电表或其他要求对雷击、感性负载切换或电容器组切换引起的高压瞬态冲击进行电压钳位的产品。
    UltraMOV® 压敏电阻提供7mm、10mm、14mm和20mm四种径向引脚封装尺寸,且以多种引脚形式提供。UltraMOV®压敏电阻采用环氧封装,适用于高达85℃的环境温度,无需降额。此系列带有激光标记,可散装、子弹包(折叠包)或带式包装供应。

    技术参数


    - 浪涌电流峰值:高达10kA,单脉冲,8x20µs波形(20mm)
    - 标准工作电压范围:兼容常见的交流线路电压(130 VAC 至 625 VAC)
    - 最大稳态漏电流:针对不同型号有所区别
    - 工作温度范围:
    - 环氧封装:-55℃至+85℃
    - 酚醛封装:-55℃至+125℃
    - 存储温度范围:
    - 环氧封装:-55℃至+125℃
    - 酚醛封装:-55℃至+150℃
    - 耐压测试:2500V
    - 绝缘电阻:1000MΩ

    产品特点和优势


    - 无铅、无卤素且符合RoHS标准
    - 高浪涌电流峰值:最高可达10kA(20mm型号)
    - 广泛的标准操作电压范围:兼容常见交流线路电压(130 VAC至625 VAC)
    - 定制电压类型:可根据客户需求提供
    - 高工作温度范围:环氧封装的温度范围为-55℃至+85℃,酚醛封装的温度范围为-55℃至+125℃
    - UL和TUV认证:部分型号通过认证

    应用案例和使用建议


    UltraMOV®压敏电阻广泛应用于浪涌保护装置、不间断电源系统、交流电源插座、交流电表等。例如,在UPS系统中,UltraMOV®压敏电阻能够有效吸收并抑制因雷击或其他瞬态现象导致的高压,确保系统的稳定运行。
    建议用户在选择UltraMOV®压敏电阻时考虑以下因素:
    - 应用环境:考虑实际工作环境的温度条件
    - 瞬态特性:根据预期瞬态特性的最大浪涌电流和能量选择合适的型号
    - 可靠性要求:选择具备相应认证(如UL和TUV)的型号,以确保长期稳定性

    兼容性和支持


    - 兼容性:UltraMOV®压敏电阻与其他标准电路组件兼容,易于集成到各种电路设计中
    - 支持和服务:用户可通过联系制造商获取详细的技术支持和售后服务

    常见问题与解决方案


    - 问题1:如何确定合适的型号?
    - 解决方法:参考产品规格表,结合具体应用场景的最大瞬态电压和电流选择合适型号。
    - 问题2:如何处理温度影响?
    - 解决方法:超高的温度会降低性能,需注意选择合适的工作温度范围,并在设计中采取适当的散热措施。
    - 问题3:如何进行安装和焊接?
    - 解决方法:遵循正确的波峰焊接温度曲线(如图11和图12所示),确保良好的焊接质量。

    总结和推荐


    UltraMOV®压敏电阻凭借其出色的性能和广泛的适用性,在市场中具备很强的竞争优势。它提供了可靠性和灵活性,适用于多种应用场景,尤其是在高浪涌电流需求的场合。建议用户根据具体需求和应用场景选择合适的型号,以获得最佳效果。总体而言,UltraMOV®压敏电阻是一款值得推荐的优质产品。

V14E385PL4B7参数

参数
压敏电压 620V
能量 150J
浪涌电流 6KA
电路数 1
最大直流电压 505V
最大交流电压 385V
不同频率时的电容 360pF@1MHz
最大压敏电压 682V
最小压敏电压 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

V14E385PL4B7厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V14E385PL4B7数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V14E385PL4B7 V14E385PL4B7数据手册

V14E385PL4B7封装设计

查看详情并下载
Symbol
Footprint
3D Model
