V751HA40

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 1.2KV 40KA 1 1.08KV 1.32KV 970V 750V 1.05KJ 1.8nF@1MHz 支架安装,螺纹安装 9.3mm(高度)
供应商型号: ZT-V751HA40
供应商: 海外现货
标准整包数: 1

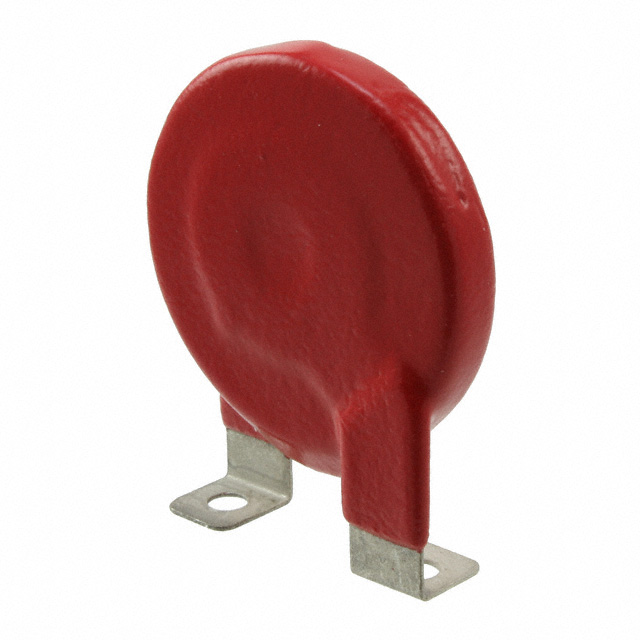

LITTELFUSE 压敏电阻 V751HA40

V751HA40概述

    # HA系列金属氧化物压敏电阻技术手册

    产品简介


    产品类型
    HA系列金属氧化物压敏电阻(MOVs)是一种用于工业应用的高能量瞬态浪涌抑制装置。主要用于建筑物的户外和服务入口环境(配电盘)以及石油钻探、采矿、运输等领域中的电机控制和电源应用。
    主要功能
    - 用于二次浪涌保护
    - 提供电压钳位,吸收高能瞬态脉冲
    - 具有坚固的终端,适用于螺钉安装
    应用领域
    - 建筑物户外浪涌保护
    - 工业电力设备如电机控制和电源系统
    - 油田钻探、采矿和交通运输行业

    技术参数


    | 参数 | 规格 |

    | 额定电压范围(AC) | 110V 至 750V RMS |
    | 额定电压范围(DC) | 148V 至 970V |
    | 能量吸收能力(WTM) | 170J 至 1050J |
    | 峰值脉冲电流能力(ITM) | 25,000A 至 40,000A |
    | 工作温度范围(TA) | -55°C 至 +85°C |
    | 存储温度范围(TSTG) | -55°C 至 +125°C |
    | 温度系数(aV) | <0.01%/°C |
    | 高压测试绝缘电阻 | 1000 MΩ |
    | 绝缘耐压(HI-POT) | 2500 V |

    产品特点和优势


    独特功能
    - 环保认证:无铅、无卤素且符合RoHS标准
    - 多变电压范围:适用于广泛的工作电压
    - 多种尺寸选择:提供32mm和40mm两种盘径选择
    - 高能量吸收能力:峰值能量吸收可达1050J
    - 高峰值电流承受能力:峰值电流承受能力最高达40,000A
    - 坚固的螺纹终端:适用于多种安装需求
    - 不降额至85°C:在高温环境下仍能保持高性能
    市场竞争力
    - HA系列MOV具有出色的性能和耐用性,适用于极端条件下的应用,如工业环境和能源开采领域。
    - 高能量吸收能力和高峰值电流能力使得HA系列MOV在面对高频次的瞬态脉冲时表现出色。
    - 环保材料和认证使其成为绿色应用的首选。

    应用案例和使用建议


    实际应用场景
    - 在建筑户外配电盘和工业控制系统的浪涌保护中广泛应用。
    - 在矿山和石油钻探平台中作为关键的电源保护设备。
    使用建议
    - 对于重复性负载应用,应确保瞬态浪涌的能量不超过设备的最大容许范围。
    - 保持设备在推荐的温度范围内工作,避免因过热导致性能下降。
    - 使用环境需要考虑到湿度和温度变化,以确保设备长期稳定运行。

    兼容性和支持


    兼容性
    - HA系列MOV可与各种标准电路板兼容,便于安装和集成。
    - 提供不同直径盘径的型号(32mm和40mm),满足不同应用需求。
    支持和维护
    - 用户手册和技术支持文档详细介绍了安装、调试及维护方法。
    - 设备供应商提供售后服务和保修政策,确保用户的长期利益。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备出现异常发热 | 确保安装正确并检查散热系统 |
    | 功率超过最大允许值 | 减少瞬态脉冲次数或选择更高额定值设备 |
    | 安装后设备未正常响应 | 检查接线是否正确并确认电气连接 |
    | 使用中发生击穿现象 | 更换新的设备并重新进行系统校准 |

    总结和推荐


    综合评估
    - HA系列金属氧化物压敏电阻具备优秀的性能和可靠性,在高压、高能应用环境中表现优异。
    - 其坚固的设计和宽泛的工作电压范围使其在多种恶劣条件下都能可靠工作。
    - 适用性强,易于集成到现有系统中,是工业应用的理想选择。
    推荐使用
    鉴于其出色的技术参数、广泛应用和可靠的性能表现,强烈推荐在需要高能量吸收能力和高峰值电流处理的应用中使用HA系列MOV。

V751HA40参数

参数
压敏电压 1.2KV
最大直流电压 970V
电路数 1
最大交流电压 750V
不同频率时的电容 1.8nF@1MHz
浪涌电流 40KA
能量 1.05KJ
最大压敏电压 1.32KV
最小压敏电压 1.08KV
长*宽*高 9.3mm(高度)
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 散装

V751HA40厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V751HA40数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V751HA40 V751HA40数据手册
