首页  >  产品百科  >  V481HB34

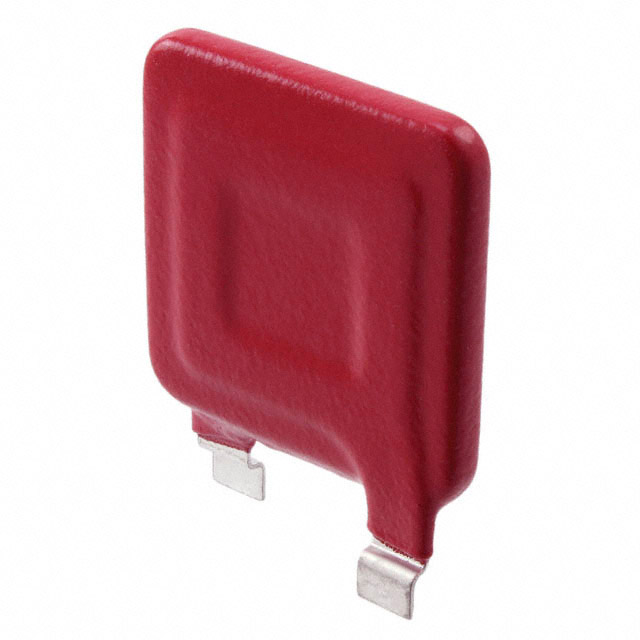

V481HB34

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 750V 40KA 1 675V 825V 640V 480V 650J 2.7nF@1MHz 通孔安装 37mm*8.3mm*47.5mm
供应商型号: V481HB34-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 压敏电阻 V481HB34

V481HB34概述

    电子元器件产品技术手册:HB34, HF34 和 HG34 系列

    产品简介


    HB34, HF34 和 HG34 系列是由 Littelfuse 公司生产的工业高能终端压敏电阻(MOV)。这些设备主要用于交流电源线路的浪涌抑制,尤其是在建筑外部和入口配电盘中。此外,它们还广泛应用于石油钻探、采矿和运输领域的重型电机、控制系统和电源供应设备,如HVAC和电动机/发电机系统。

    技术参数


    | 参数名称 | 规格描述 |

    | 连续稳态额定电压(AC) | 110V 至 750V |
    | 压敏电压 (VRMS) | 110V 至 750V |
    | 最大钳位电压 (VC) | 156V 至 1320V |
    | 能量范围 (8/20μs) | 220J 至 1050J |
    | 最大峰值电流 (ITM) | 40,000A |
    | 工作环境温度范围 (TA) | -55°C 至 +85°C |
    | 存储温度范围 (TSTG) | -55°C 至 +125°C |

    产品特点和优势


    1. 高能量处理能力:这些压敏电阻能够承受高达40,000A的峰值电流,提供出色的浪涌保护。
    2. 广泛的电压范围:可适用于不同需求的设备,电压范围从110V到750V。
    3. 快速响应:能够在8/20μs脉冲下提供高效的保护,确保在瞬态过电压时迅速响应。
    4. 易于安装:HB34 系列提供通过孔焊接安装方式,HF34 系列提供螺栓安装孔,HG34 系列则具备垂直安装脚。
    5. 环保材料:所有型号均符合RoHS标准,适合在无铅焊接过程中使用。

    应用案例和使用建议


    HB34, HF34 和 HG34 系列广泛应用于电力系统的浪涌保护。例如,在石油钻探设备的电力系统中,这些压敏电阻可以保护昂贵的电子设备免受电网波动的影响。对于使用这系列产品,建议进行详细的负载测试,以确保在各种工作条件下都能达到最佳效果。

    兼容性和支持


    这些压敏电阻设计为可以直接替换同类产品,而无需修改电路板布局。制造商提供了详细的技术支持,包括安装指南、故障排除和在线资源。

    常见问题与解决方案


    1. 问题:压敏电阻的钳位电压不稳定。
    解决方案:检查是否存在电源波动或过载情况,必要时更换更高容量的压敏电阻。
    2. 问题:设备在高温环境下表现不佳。
    解决方案:确保设备工作在规定的温度范围内,超出范围可能导致设备性能下降。
    3. 问题:无法满足规定的能量处理要求。
    解决方案:选择合适的压敏电阻型号,确保其能量处理能力符合应用需求。

    总结和推荐


    HB34, HF34 和 HG34 系列的压敏电阻以其高能处理能力和广泛的适用性,在众多工业环境中表现出色。其独特的设计使得安装简便且稳定可靠,非常适合作为电力系统浪涌保护的首选解决方案。因此,强烈推荐使用这些产品来确保您的设备能够安全、稳定地运行。
    以上内容根据技术手册的详细信息编写而成,建议在实际应用前仔细阅读完整的手册并遵循制造商的指导建议。

V481HB34参数

参数
压敏电压 750V
浪涌电流 40KA
不同频率时的电容 2.7nF@1MHz
能量 650J
电路数 1
最大直流电压 640V
最大交流电压 480V
最小压敏电压 675V
最大压敏电压 825V
长*宽*高 37mm*8.3mm*47.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

V481HB34厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V481HB34数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V481HB34 V481HB34数据手册

V481HB34封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.9664 ¥ 101.1161
10+ $ 7.929 ¥ 66.3555
120+ $ 6.2941 ¥ 52.6736
库存: 1560
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 101.11
