首页  >  产品百科  >  V07E25P

V07E25P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 39V 1KA 1 35.1V 429V 31V 25V 7J 1.5nF@1MHz 通孔安装 5mm(宽度)
供应商型号: M-V07E25P
供应商: Future
标准整包数: 1

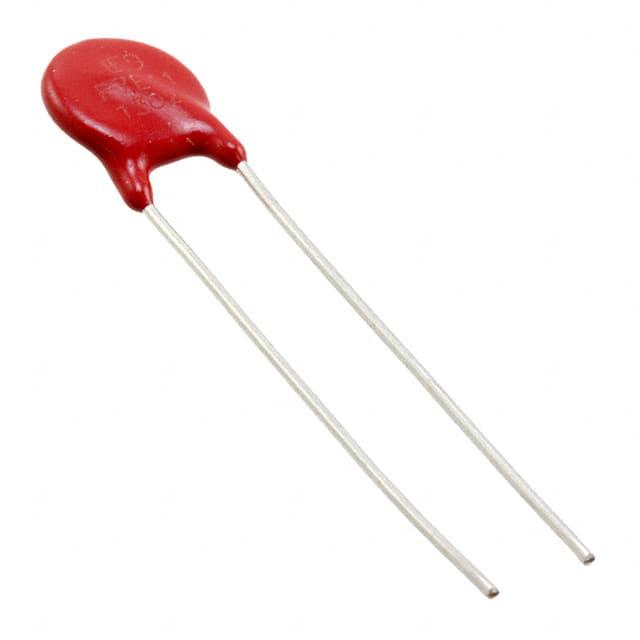

LITTELFUSE 压敏电阻 V07E25P

V07E25P概述

    Littelfuse LV UltraMOV® Varistor系列技术手册解析

    产品简介


    Littelfuse LV UltraMOV® Varistor系列是一种径向引脚压敏电阻,特别适用于直流电压应用中的电路保护。它提供了高效的瞬态电压吸收能力,能够保护设备免受高能量浪涌的影响。这些产品因其紧凑的体积和卓越的性能,在多个行业中被广泛应用,例如LED照明、移动电话充电器、音频视频设备、安防系统、工业控制继电器、电信电源系统和无线基站等。

    技术参数


    Littelfuse LV UltraMOV® Varistor系列具有以下技术规格:
    - 认证:UL 1449认证,CE标志,符合RoHS标准。
    - 额定电压范围:
    - AC电压范围(VM(AC)RMS):11V到95V
    - DC电压范围(VM(DC)):14V到125V
    - 瞬态耐受电流:最大非重复峰值电流可达10kA(8/20μs脉冲)。
    - 非重复能量容量:2ms脉冲下可承受的能量范围为0.8J至150J。
    - 工作温度范围:
    - 环境温度范围:环氧涂层-40°C至+85°C,酚醛涂层-40°C至+125°C
    - 存储温度范围:环氧涂层-40°C至+125°C,酚醛涂层-40°C至+150°C
    - 峰值脉冲电流测试波形:8/20μs

    产品特点和优势


    Littelfuse LV UltraMOV® Varistor系列的主要特点是低电压浪涌保护设计,提供高达10kA的峰值浪涌电流额定值。它的设计允许更小的体积和更少的占地面积用于浪涌保护,同时支持宽泛的操作电压范围。其他优点包括:
    - 环保材料:铅-free、卤素-free且RoHS合规。
    - 宽广的工作温度范围:最高可达125°C(酚醛涂层选项)。
    - 多种尺寸选择:5mm、7mm、10mm、14mm和20mm,适用于不同的应用场景。

    应用案例和使用建议


    LV UltraMOV® Varistor系列广泛应用于需要电路保护的各种电子设备中,如LED灯、无绳电话、音频和视频设备、移动电话充电器、安防系统、消防报警系统、自动化控制系统和工业控制接触继电器等。
    使用建议:
    - 对于需要在高温环境下工作的设备,可以选择酚醛涂层型号以适应更高的温度要求。
    - 在进行电路设计时,需考虑平均功率耗散的限制(不超0.2W、0.25W、0.4W、0.6W或1W)。

    兼容性和支持


    LV UltraMOV® Varistor系列的环氧涂层型号均通过了UL认证,而酚醛涂层型号仅在10mm、14mm和20mm尺寸时获得UL认证和TUV认证,具备800V隔离电压等级。对于安装、配置和维护方面的支持,制造商提供了详细的文档和技术支持服务。

    常见问题与解决方案


    常见的问题及其解决方案包括:
    - Q:如何确定最佳尺寸的LV UltraMOV® Varistor?
    - A: 依据实际电路需求选择合适的型号。参考技术手册中的规格表选择适合特定电压和电流范围的型号。
    - Q:在高温环境中如何正确使用LV UltraMOV® Varistor?
    - A: 在超过85°C的环境温度下使用时,必须根据手册中的表格减少峰值浪涌电流和能量额定值。超过125°C时也应遵循同样的规则。

    总结和推荐


    Littelfuse LV UltraMOV® Varistor系列提供了卓越的性能、宽泛的应用范围和良好的环保特性,非常适合需要高效浪涌保护的多种电子设备。尽管价格可能略高于市场上的一些竞品,但考虑到其性能和可靠性,仍然是一个值得推荐的选择。尤其适用于对尺寸和重量有严格要求的应用场景,或是需要高能效保护的系统。
    通过上述分析可以看出,Littelfuse LV UltraMOV® Varistor系列在多个方面均表现出色,特别是在环保标准、适用温度范围以及多功能应用方面。因此,强烈推荐此系列产品给需要高效浪涌保护的客户。

V07E25P参数

参数
压敏电压 39V
能量 7J
不同频率时的电容 1.5nF@1MHz
最小压敏电压 35.1V
浪涌电流 1KA
最大交流电压 25V
最大压敏电压 429V
电路数 1
最大直流电压 31V
长*宽*高 5mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V07E25P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V07E25P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V07E25P V07E25P数据手册

V07E25P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.1863 ¥ 1.5742
200+ $ 0.1738 ¥ 1.4686
750+ $ 0.1694 ¥ 1.4314
2500+ $ 0.1661 ¥ 1.4035
10000+ $ 0.1584 ¥ 1.3385
库存: 3276
起订量: 80 增量: 1500
交货地:
最小起订量为:50
合计: ¥ 78.71
