首页  >  产品百科  >  V07E230PL1T

V07E230PL1T

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 360V 1.75KA 1 396V 300V 230V 20J 100pF@1MHz 通孔安装 5.6mm(宽度)*12mm(高度)
供应商型号: ZT-V07E230PL1T
供应商: 海外现货
标准整包数: 1

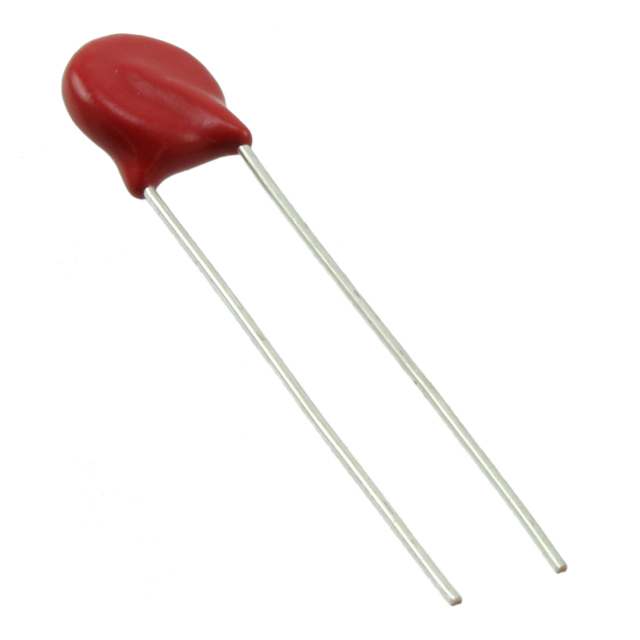

LITTELFUSE 压敏电阻 V07E230PL1T

V07E230PL1T概述

    UltraMOV®金属氧化物压敏电阻产品概述及技术手册

    产品简介


    UltraMOV®金属氧化物压敏电阻(MOV)系列是为需要高峰值浪涌电流额定值和高能量吸收能力的应用而设计的。它们主要用于交流线路电压应用中,如防雷浪涌保护装置(SPD)、不间断电源(UPS)、交流电源开关、交流电源表等设备,用于钳制来自雷电、感应负载切换或电容器组切换等源的高压瞬态浪涌电流。

    技术参数


    - 封装尺寸:7mm、10mm、14mm 和 20mm。
    - 电气特性:
    - 最大连续电压范围:130至625VAC。
    - 单脉冲峰值电流:最大可达10kA(20mm)。
    - 单脉冲能量范围:2毫秒方波,12.5至400焦耳。
    - 工作温度:
    - 环境温度范围(环氧涂层):-55至+85℃。
    - 环境温度范围(酚醛涂层):-55至+125℃。
    - 存储温度范围(环氧涂层):-55至+125℃。
    - 存储温度范围(酚醛涂层):-55至+150℃。
    - 绝缘性能:
    - 高压绝缘测试(COATING隔离电压能力):2500V。
    - 绝缘电阻(COATING):1000 MΩ。


    产品特点和优势


    - 环保特性:无铅、无卤素且符合RoHS标准。
    - 高性能:高达10kA的峰值浪涌电流等级,适用于各种严苛的工业环境。
    - 广泛兼容性:标准操作电压范围与常见的交流线电压相兼容(130至625VAC)。
    - 高可靠性:具有定制电压选项,支持快速切换的负载和高耐温性(酚醛涂层最高可承受125℃)。

    应用案例和使用建议


    UltraMOV® MOV广泛应用于电力系统和电子产品中,例如:
    - 电源保护:防止由于雷击、电感负载切换等引起的电压瞬变。
    - 电信设备:保护电信基础设施免受高压瞬态干扰。
    - 家用电器:防止因内部电路故障导致的损坏。
    使用建议:
    - 在选择UltraMOV® MOV时,应根据具体应用的电压和电流要求来选择合适的型号。
    - 注意产品的工作环境温度限制,特别是对于酚醛涂层型号,在高温环境下使用时要确保符合温度限制。

    兼容性和支持


    - UltraMOV® MOV系列产品符合多项国际标准认证,包括UL1449、CECC、IEC 61051-1、IEC 61051-2和IEC 60950-1等。
    - 厂商提供全面的技术支持和售后服务,包括产品选型指导、安装支持以及长期维护服务。

    常见问题与解决方案


    - 问题1:如何选择合适的MOV型号?
    - 解决方案:选择合适型号的关键在于根据实际应用所需的额定电压和电流进行匹配。
    - 问题2:如何确保MOV在高湿度环境下的性能稳定?
    - 解决方案:可通过提高MOV的额定隔离电压能力并选择适当的封装材料来应对高湿度环境。

    总结和推荐


    UltraMOV®金属氧化物压敏电阻凭借其出色的电气性能、环保特性和广泛的适用性,成为众多高压防护应用的理想选择。无论是电力系统、电信设备还是家用电器,UltraMOV®都能有效保护设备免受电压瞬变的损害。因此,强烈推荐将UltraMOV®系列作为高标准电压防护应用中的首选产品。

V07E230PL1T参数

参数
压敏电压 360V
最大压敏电压 396V
最大直流电压 300V
最大交流电压 230V
浪涌电流 1.75KA
不同频率时的电容 100pF@1MHz
能量 20J
最小压敏电压 -
电路数 1
长*宽*高 5.6mm(宽度)*12mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

V07E230PL1T厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V07E230PL1T数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V07E230PL1T V07E230PL1T数据手册

V07E230PL1T封装设计

查看详情并下载
Symbol
Footprint
3D Model
