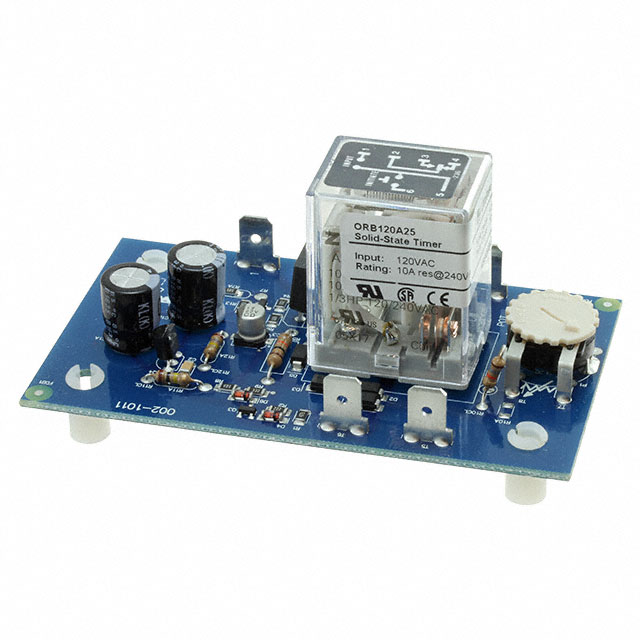

ORB120A25

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-ORB120A25
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他工具 ORB120A25

ORB120A25概述

    ORB Series Time Delay Relays:可靠而经济的选择

    产品简介


    ORB系列延时继电器以其开放式PCB设计著称,能够为原始设备制造商(OEM)提供优良的成本效益,同时保证了卓越的性能和可靠性。输出继电器提供隔离、10A、双掷(DPDT)或单掷(SPDT)形式。该系列延时继电器可以订购为出厂预设、面板旋钮调节或外部调节。

    技术参数


    - 时间延迟类型:模拟电路
    - 时间延迟范围:0.05秒至300秒,分为五个可调范围或固定值
    - 重复精度:±2% 或 20毫秒,以较高者为准
    - 工厂校准公差:可调式:保证范围;固定式:±10%
    - 复位时间:≤ 50毫秒
    - 启动时间:≤ 70毫秒
    - 温度与电压影响:±10%
    - 输入电压:24、120或230VAC
    - 频率:50/60Hz
    - 功耗:2.25W
    - 输出形式:电磁继电器,隔离、SPDT或DPDT
    - 输出额定值:10A电阻负载@120/240VAC和28VDC;1/3马力@120/240VAC
    - 使用寿命:机械-1x10^7次;电气-1x10^6次
    - 隔离电压:≥1500VRMS输入到输出
    - 机械安装:表面安装,带有四个#6(M3.5x0.6)螺丝
    - 尺寸:高度 53.8毫米(2.12英寸),宽度 93.7毫米(3.69英寸),深度 47.8毫米(1.88英寸)
    - 接线端子:0.25英寸(6.35毫米)公快速连接端子
    - 环境条件:工作/存储温度 -20°C至65°C/-30°C至85°C
    - 重量:约2.7盎司(77克)

    产品特点和优势


    ORB系列提供了优异的性价比。开放的PCB结构有效降低了OEM应用的成本。模拟电路确保了+/-2%的重复精度,并且通过工厂校准,精度可达+/-10%。此外,继电器具备隔离、10A、SPDT或DPDT触点,适用于交流或直流负载控制,无需额外的控制电压,即可通过主电源启动。

    应用案例和使用建议


    ORB系列广泛应用于需要延时控制的场合,例如工业自动化、家电控制等。使用建议如下:
    - 确保输入电压稳定,以提高准确度和可靠性。
    - 定期检查继电器的工作状态,尤其是复位和时间调整功能。
    - 在复杂环境中使用时,考虑增加防护措施以防止干扰。

    兼容性和支持


    ORB系列可以与其他标准继电器配件兼容。提供多种配件,如Versa-Pot、Versa-Knob、Quick Connect适配器等,方便用户进行远程调节或简化接线过程。Littelfuse公司提供全面的技术支持和售后服务,客户可通过热线电话800-843-8848联系定制产品或获取帮助。

    常见问题与解决方案


    - 问题1:如何实现时间延迟的精确调整?
    - 解决方案:根据需要选择不同的型号或配件,如Versa-Pot进行远程调节,或购买Versa-Knob进行现场调整。

    - 问题2:当输入电压不稳时,继电器工作不正常怎么办?
    - 解决方案:检查电源并确保输入电压在允许范围内波动(24VAC: -15%至+20%,120和230VAC: -20%至+10%)。如果仍然存在问题,联系技术支持进行进一步诊断。

    总结和推荐


    综上所述,ORB系列延时继电器凭借其出色的性价比、可靠性以及广泛的适用性,在众多延时控制应用中表现出色。建议在需要稳定延时控制的应用中采用ORB系列继电器,这将为您的项目带来显著的优势。

ORB120A25参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

ORB120A25厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

ORB120A25数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE ORB120A25 ORB120A25数据手册
