KRD92115MB

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-KRD92115MB
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他工具 KRD92115MB

KRD92115MB概述

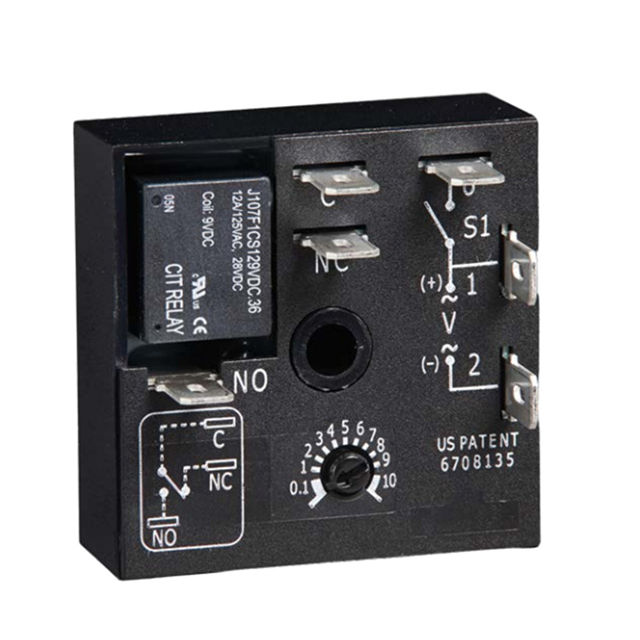

    KRD9 系列时间延迟继电器技术手册

    产品简介


    KRD9 系列微控制器时间延迟继电器提供卓越的重复精度和稳定性,适用于OEM应用。其主要功能是在控制电路中提供时间延迟,以满足各种自动化和工业控制需求。KRD9 系列广泛应用于需要定时控制的应用场合,例如建筑自动化系统、HVAC 控制、照明控制、机械控制及安防系统等。

    技术参数


    - 功能类型:可重新触发的单次操作
    - 输入电压:12 VDC,24 VAC/DC,110 VDC,120 VAC,230 VAC
    - 范围:0.1 秒至 1000 分钟,分为六种可调范围或固定
    - 重复精度:±0.5% 或 ±20 毫秒,取较高者
    - 容差(出厂校准):≤ ±5%
    - 重置时间:≤ 150 毫秒
    - 启动时间:≤ 40 毫秒;≤ 750 次/分钟
    - 温度影响:±5%
    - 功耗:交流电 ≤ 2 VA;直流电 ≤ 2 W
    - 输出电流:10 安培电阻 @ 125 VAC;5 安培电阻 @ 230 VAC 和 28 VDC;1/4 马力 @ 125 VAC
    - 最大切换电压:250 VAC
    - 机械寿命:1 × 10^7 次操作
    - 电气寿命:1 × 10^5 次操作
    - 封装保护:电路板封装
    - 隔离电压:≥ 1500 V RMS 输入到输出
    - 绝缘电阻:≥ 100 MΩ
    - 机械安装:表面安装,使用一个 #10(M5 x 0.8)螺钉
    - 尺寸:高 50.8 毫米(2.0 英寸),宽 50.8 毫米(2.0 英寸),深 30.7 毫米(1.21 英寸)
    - 重量:约 2.6 盎司(74 克)

    产品特点和优势


    - 微控制器为基础:重复精度 ±0.5%,工厂校准 ±5%
    - 紧凑、低成本设计:适合 OEM 应用并降低人工和组件成本
    - 隔离型 10A SPDT 输出接点:允许对交流或直流负载进行控制
    - 封装电路:提供对冲击、振动和湿度的保护

    应用案例和使用建议


    - 应用场景:KRD9 系列可以用于各种自动控制系统,如 HVAC 控制、照明控制、安防系统和机械设备控制等。
    - 使用建议:建议在安装时确保接线正确,遵循制造商提供的接线图,并定期检查继电器的工作状态,以确保最佳性能。

    兼容性和支持


    - 配件:提供多种配件,包括Versa-Pot旋钮、P1023-6安装支架和AWG 10/12/14/16快接端子等,方便用户根据需求选择合适的配件。
    - 技术支持:如果遇到任何问题,可以联系供应商获取技术支持和帮助。

    常见问题与解决方案


    - Q1: 如何设置时间延迟?
    - A1: 可通过调整RT终端的外部电阻来设置时间延迟。请参考外部电阻与时间延迟图表进行设置。

    - Q2: 输出为什么无法重新激活?
    - A2: 请检查是否在应用输入电压之前关闭了启动开关。输出只有在启动开关打开且输入电压存在的情况下才会激活。

    总结和推荐


    KRD9 系列时间延迟继电器以其卓越的重复精度、稳定的性能和紧凑的设计成为市场上的一款高性能产品。其丰富的功能、灵活的应用和可靠的支持使其在市场上具有较强的竞争力。因此,我们非常推荐这一系列的产品给需要高精度定时控制的客户。
    希望本文能为您提供有价值的信息,如果您有任何其他问题或需要进一步的帮助,请随时联系我们。

KRD92115MB参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

KRD92115MB厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

KRD92115MB数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE KRD92115MB KRD92115MB数据手册

KRD92115MB封装设计

查看详情并下载
Symbol
Footprint
3D Model
