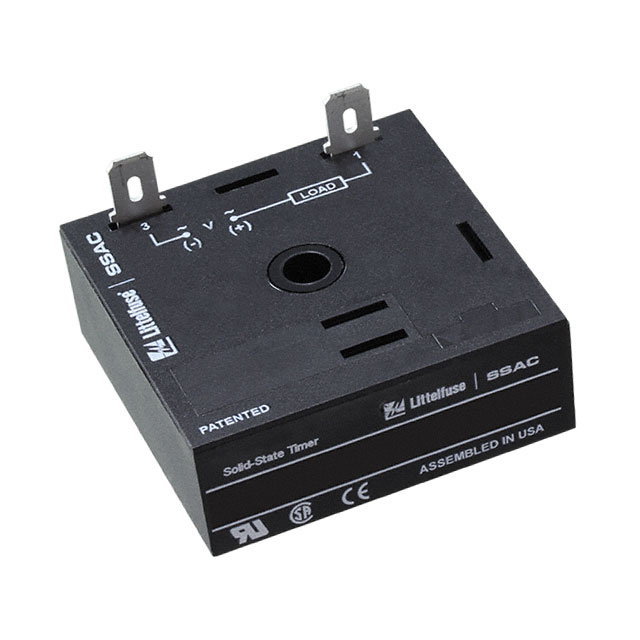

KSD1412S

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-KSD1412S
供应商: 海外现货
标准整包数: 1
LITTELFUSE 其他工具 KSD1412S

KSD1412S概述

    KSD1系列延时继电器技术手册

    产品简介


    KSD1系列延时继电器是专为延迟接通(Delay-on-Make)定时应用设计的产品。它们适用于广泛的商业和工业用途,需要一个小型、经济高效且可靠的固态定时器。此系列延时继电器适用于常见的交流和直流电压,可提供从0.1秒到1000分钟的延时选择。

    技术参数


    - 时间延迟范围:0.1秒至1000分钟,分为6个可调范围或固定值。
    - 重复精度:±0.5% 或 20毫秒,取较大值。
    - 工厂校准容差:≤ ±5%。
    - 循环时间:≤ 150毫秒。
    - 温度与电压容差:≤ ±10%。
    - 输入电压:24、120或230VAC;12或24VDC。
    - 输入电压容差:±20%。
    - 交流线路频率:50/60 Hz。
    - 输出类型:固态,无接点。
    - 最大负载电流:稳态1安培,冲击10安培(在60°C下)。
    - 最小保持电流:≤ 40mA。
    - 断开状态泄漏电流:约7mA(230VAC下)。
    - 电压降:约2.5V(1A下)。
    - 保护电路:封装。
    - 介电击穿:≥ 2000V RMS(端子至安装表面)。
    - 绝缘电阻:≥ 100兆欧。
    - 极性:直流单元具有反向极性保护。
    - 机械安装:表面安装,使用一个#10(M5 x 0.8)螺丝。
    - 尺寸:高50.8mm(2英寸),宽50.8mm(2英寸),深30.7mm(1.21英寸)。
    - 终端:0.25英寸(6.35毫米)快速连接公端子。
    - 工作/存储温度:-40°C至60°C/-40°C至85°C。
    - 湿度:相对湿度95%,非凝结。
    - 重量:约2.4盎司(68克)。

    产品特点和优势


    - 微控制器控制:提高重复精度,达到±0.5%或20毫秒。
    - 紧凑且低成本设计:灵活适用于OEM应用。
    - 固态输出:1A稳态,10A冲击电流,在典型条件下可达1亿次操作。
    - 全固态封装:无运动部件,避免长期使用中的弧光和磨损,封装保护防止冲击、振动和湿气。

    应用案例和使用建议


    KSD1系列延时继电器广泛应用于各种工业和商业环境中,如自动化控制系统、机械设备、加热系统等。例如,在自动门控制中,可以利用KSD1系列实现门开启后的延时关闭功能,以确保门完全开启后才开始计时。
    使用建议:
    - 根据具体应用需求选择合适的输入电压和时间延迟范围。
    - 定期检查设备的工作环境条件,确保其符合技术手册要求的温度和湿度范围。
    - 使用合适的配件(如Versa-Pot、Versa-Knob)进行远程调整,确保系统的可靠性和稳定性。

    兼容性和支持


    - 兼容性:适用于多种工业标准接口和控制板,通过选择不同的型号满足不同应用场景的需求。
    - 支持:如有定制需求或技术支持,请联系Littelfuse,电话:800-843-8848。

    常见问题与解决方案


    1. Q: 设备无法正常工作?
    A: 检查电源电压是否在允许范围内,确认所有接线正确无误,检查设备是否处于正确的启动模式。
    2. Q: 设备在高温环境下工作不稳定?
    A: 确保工作温度不超过60°C,必要时考虑加装散热装置。
    3. Q: 设备长时间使用后输出电流不稳定?
    A: 检查是否存在过载情况,适当降低负载电流或更换更大容量的设备。

    总结和推荐


    KSD1系列延时继电器是一款高度可靠、易于安装和维护的产品,特别适合需要精确时间和稳定输出的应用场合。其出色的性能和多种配置选项使其在市场上具有很高的竞争力。我们强烈推荐在各种工业和商业应用中使用此系列产品。

KSD1412S参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

KSD1412S厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

KSD1412S数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE KSD1412S KSD1412S数据手册

KSD1412S封装设计

查看详情并下载
Symbol
Footprint
3D Model
