首页  >  产品百科  >  901-325

901-325

产品分类: 电路保护配件
厂牌: LITTELFUSE
产品描述:
供应商型号: 5346-901-325-ND
供应商: Digi-Key
标准整包数: 1

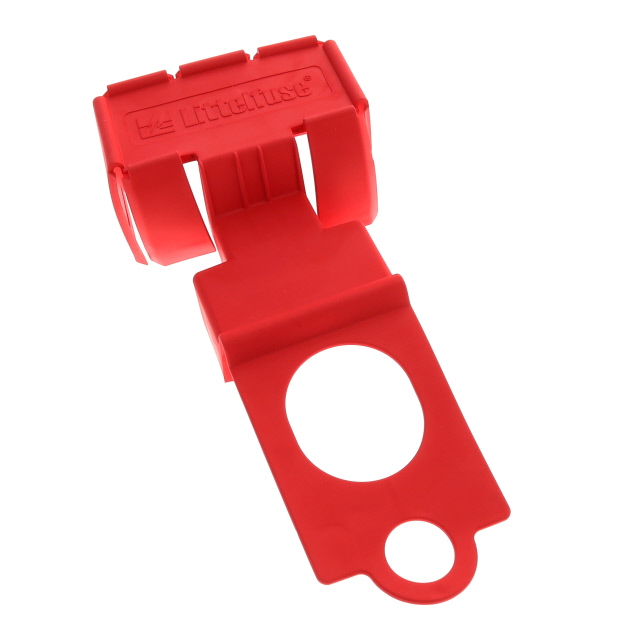

LITTELFUSE 电路保护配件 901-325

901-325概述

    BMZ系列电池端子安装ZCASE®保险丝座技术手册

    产品简介


    BMZ系列电池端子安装ZCASE®保险丝座是一种专为电池设计的高电流保险丝座,适用于275A、32V DC的应用场景。它具有独特的双极或三极设计,能够直接安装在电池端子上。BMZ系列使用了Littelfuse公司的专利ZCASE保险丝,这种保险丝的额定电流范围为80A至600A,性能类似于MEGA®保险丝。这种设计使得电路保护更加简便,且可以有效减少布线需求。

    技术参数


    - 最大电压额定值:32V DC 或保险丝的最大额定值
    - 最大连续电流:275A
    - 可使用保险丝额定值:80A 至 600A
    - 保险丝终端扭矩:M8螺母:14 ± 2 Nm
    - 电池终端扭矩:5.4 ± 0.9 Nm @ 540 RPM
    - 工作温度范围:-40°C 至 125°C

    产品特点和优势


    - 直接安装到电池端子:无需额外的安装硬件即可安装到电池上,方便快捷。
    - 双极或三极设计:根据需求选择不同的版本,提供灵活的选择。
    - 使用ZCASE保险丝(M8):支持80A至600A的保险丝,适应多种应用场景。
    - 最大连续电流可达275A:提供足够的保护能力。
    - 无需特殊螺母:标准M8螺母即可完成安装,节省成本。
    - 集中多组保险丝安装:减少布线,简化电路设计,提高可靠性。

    应用案例和使用建议


    BMZ系列保险丝座常用于汽车发动机舱内的高电流电路保护,例如起动电路。通过直接安装在电池端子上,可以将大型配电箱置于发动机舱外,同时确保供电电缆得到有效的保护。
    使用建议:
    - 在安装时,确保螺母扭矩符合规范,以保证电气连接的稳定性和可靠性。
    - 定期检查和更换保险丝,以确保系统安全运行。

    兼容性和支持


    BMZ系列保险丝座与Littelfuse的其他产品如SMZ系列和ZCASE保险丝兼容。Littelfuse公司提供详尽的技术支持和售后服务,确保用户在使用过程中能够得到及时的帮助。

    常见问题与解决方案


    - 问题1:安装时无法固定保险丝座。
    解决方案:检查螺母是否紧固到位,确保扭矩符合规定。
    - 问题2:保险丝频繁烧断。
    解决方案:检查负载电流是否超出保险丝额定值,或者存在短路现象,需要调整或更换合适的保险丝。

    总结和推荐


    BMZ系列电池端子安装ZCASE®保险丝座凭借其紧凑的设计、灵活的安装方式以及高可靠性,成为高电流应用场景的理想选择。我们强烈推荐在高电流保护应用中使用这款产品,以提高系统的可靠性和安全性。

901-325参数

参数
零件状态 在售
包装方式 散装

901-325厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

901-325数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 电路保护配件 LITTELFUSE 901-325 901-325数据手册
