KSDB4190M

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-KSDB4190M
供应商: 海外现货
标准整包数: 1

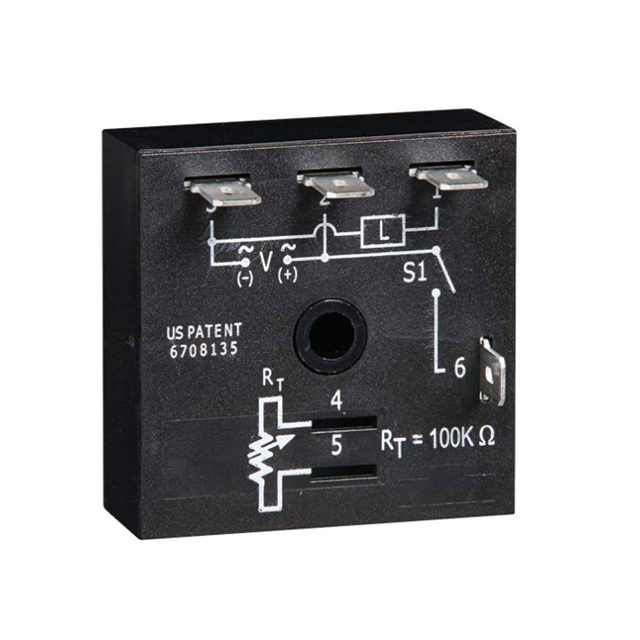

LITTELFUSE 其他工具 KSDB4190M

KSDB4190M概述

    # KSDB系列时间延迟继电器产品综述

    产品简介


    KSDB系列时间延迟继电器是为通用商业和工业应用设计的低成本、可靠的固态定时器。该系列产品适用于广泛电压范围(AC和DC),具有0.1秒到1000分钟的时间延迟选择,并提供了高达1安培的稳态负载电流和10安培的浪涌电流输出。该继电器采用全固态封装设计,能够有效抵御冲击、振动和湿度的影响。

    技术参数


    主要技术规格
    - 时间延迟范围:0.1秒至1000分钟
    - 重复精度:±0.5%或±20毫秒(较大者)
    - 工厂校准容差:≤ ±5%
    - 复位时间:≤ 150毫秒
    - 启动时间:≤ 20毫秒
    - 时间延迟与温度、电压关系:≤ ±10%
    输入电压
    - 直流输入电压:12VDC、24VDC、120VDC
    - 交流输入电压:24VAC、120VAC、230VAC
    - 输入电压容差:±20%
    功率消耗
    - 交流电源消耗:≤ 2VA
    - 直流电源消耗:≤ 2W
    输出类型
    - 固态继电器
    - 最大负载电流:1安培(稳态);10安培(浪涌)
    - 关断状态泄漏电流:交流约5毫安@230VAC;直流约1毫安
    - 电压降:交流约2.5伏@1安培;直流约1伏@1安培
    - 直流操作:正向或反向切换
    保护电路
    - 封装材料
    - 介质击穿电压:≥ 2000伏 RMS(端子到安装面)
    - 绝缘电阻:≥ 100兆欧

    产品特点和优势


    - 微控制器基础:提供±0.5%的重复精度
    - 工厂校准:时间延迟范围内的±5%误差
    - 固体输出:提供100万次操作
    - 无活动部件:没有活动部件,抗电弧和磨损
    - 紧凑且成本低廉的设计:灵活适用于OEM应用

    应用案例和使用建议


    KSDB系列继电器广泛应用于需要精确控制延迟时间的场合。例如,在自动化生产线中作为启动延迟继电器,确保系统稳定运行前有足够的预热时间。在实际应用中,用户可以通过调整外部电阻来改变时间延迟,从而满足不同的应用场景需求。
    使用建议
    - 在高温环境下使用时,请注意散热以保持继电器的最佳性能。
    - 当使用外部调整电阻时,确保添加时间和电阻的总容差不超过所需的调节范围。

    兼容性和支持


    - 兼容性:该继电器支持广泛的输入电压(直流和交流),并可与多种开关模式兼容。
    - 支持和服务:如需购买定制产品,请联系800-843-8848。此外,提供了多种配件,如面板安装式电位计和快速连接终端,以增强设备的适用性和灵活性。

    常见问题与解决方案


    1. 问题:如何进行时间延迟调整?
    - 解决方案:通过调节RT端子上的外部电阻来实现。详细请参考用户手册中的图表和公式。

    2. 问题:当发生短路时,继电器如何反应?
    - 解决方案:继电器会在短时间内断开输出,并在故障排除后自动复位。

    总结和推荐


    总体而言,KSDB系列时间延迟继电器以其高可靠性、高精度和广泛应用领域成为一款优秀的产品。尤其适合对精度要求较高的工业应用。强烈推荐在需要高精度定时控制的应用中使用这款产品。
    如果您有任何进一步的问题或需求,建议直接联系制造商以获得更详细的咨询和支持。

KSDB4190M参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

KSDB4190M厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

KSDB4190M数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE KSDB4190M KSDB4190M数据手册

KSDB4190M封装设计

查看详情并下载
Symbol
Footprint
3D Model
