V47ZA7P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 47V 1KA 1 42.3V 517V 38V 30V 8.8J 6.27nF@1MHz 通孔安装 40mm*5mm*20mm
供应商型号: UA-V47ZA7P
供应商: 海外现货
标准整包数: 1

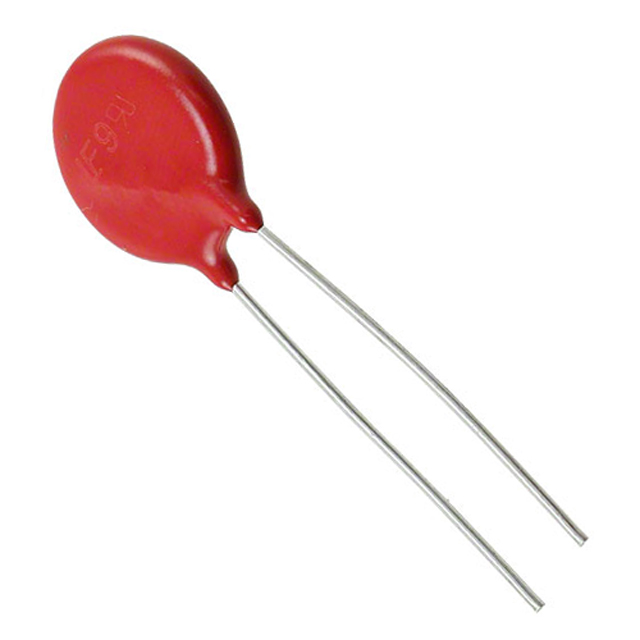

LITTELFUSE 压敏电阻 V47ZA7P

V47ZA7P概述

    金属氧化物压敏电阻(MOV)技术手册 —— ZA系列径向引线压敏电阻

    产品简介


    金属氧化物压敏电阻(MOV)是用于保护低电压和中电压电路及系统的瞬态电压浪涌抑制器。ZA系列为径向引线型压敏电阻,典型应用包括电机控制、电信、电磁阀和电源电路,用于保护电路板组件并维持数据完整性。ZA系列提供五种型号尺寸:5mm、7mm、10mm、14mm 和 20mm,直流电压范围从5.5V到615V,适用于广泛的应用需求。

    技术参数


    - 环保认证:无铅、无卤素、RoHS合规。
    - 电压范围:
    - 交流电压(VM(AC) RMS):4V至460V。
    - 直流电压(VM(DC)):5.5V至615V。
    - 脉冲电流(峰值):8/20μs电流波形,50A至6500A。
    - 单次脉冲能量范围(10/1000μs电流波形):0.1J至52J。
    - 工作温度范围:运行温度(TA)-55°C至+85°C,存储温度(TSTG)-55°C至+125°C。
    - 封装测试:高压绝缘(涂层隔离电压能力)可达2500V,涂层绝缘电阻为1000MΩ。

    产品特点和优势


    ZA系列径向引线压敏电阻具有多种独特功能:
    - 多尺寸选择:提供五种不同尺寸,便于根据具体应用选择最佳尺寸。
    - 宽电压范围:适用广泛的直流和交流电压,适应多种电路保护需求。
    - 高温性能:无需降额处理即可在高达85°C的环境中稳定工作。
    - 易于安装:采用径向引线设计,适用于硬连接或印刷电路板设计。
    - 高可靠性:多种认证标准如UL1449、CECC、IEC 61051-1/2、IEC 60950-1等确保了产品的可靠性和安全性。

    应用案例和使用建议


    ZA系列压敏电阻广泛应用于多个行业,例如:
    - 电机控制:有效防止电机过压。
    - 电信:保护敏感的通信设备免受雷击引起的瞬态电压。
    - 电源电路:稳定输出电压,保护下游电子设备。
    - 其他应用:还可以用于电磁阀和其他需要瞬态电压保护的场合。
    使用建议:
    - 确保压敏电阻的选型符合应用所需的电压和电流要求。
    - 针对快速重复出现的瞬态事件,注意峰值功率耗散不要超过额定值。
    - 定期检查压敏电阻的工作状态,及时更换失效元件以保证电路安全。

    兼容性和支持


    ZA系列压敏电阻与多种电子设备和电路兼容,能够方便地集成到现有系统中。Littelfuse公司提供全面的技术支持和售后保障,包括但不限于产品的详细数据表资源、样品申请和故障诊断服务。

    常见问题与解决方案


    - 问题一:压敏电阻长时间暴露在高温度环境下如何处理?
    - 解决方案:确保压敏电阻工作在推荐的温度范围内,超出温度限制可能导致性能下降甚至损坏。

    - 问题二:在反复快速的瞬态事件中,如何避免压敏电阻过热?
    - 解决方案:考虑增加散热措施或使用高能量等级的压敏电阻来适应连续的瞬态事件。

    总结和推荐


    综上所述,ZA系列径向引线压敏电阻凭借其优异的性能和广泛的应用范围,在电子元件市场上具有很高的竞争力。它的环保特性、宽电压范围和多尺寸选项使其成为各种电路保护的理想选择。对于需要保护低电压和中电压电路的设计者和工程师而言,ZA系列是一个值得信赖且推荐的产品。

V47ZA7P参数

参数
压敏电压 47V
电路数 1
不同频率时的电容 6.27nF@1MHz
最大压敏电压 517V
最大交流电压 30V
最小压敏电压 42.3V
最大直流电压 38V
浪涌电流 1KA
能量 8.8J
长*宽*高 40mm*5mm*20mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

V47ZA7P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V47ZA7P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V47ZA7P V47ZA7P数据手册

V47ZA7P封装设计

查看详情并下载
Symbol
Footprint
3D Model
