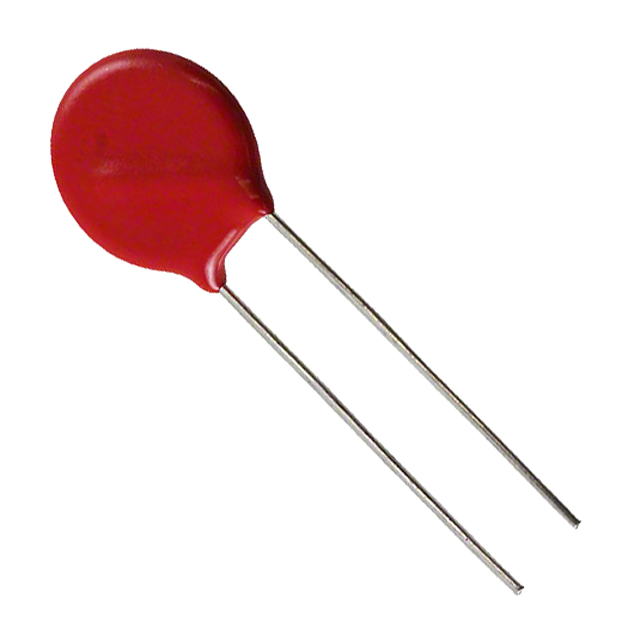

V27ZA4P

产品分类: 压敏电阻
厂牌: LITTELFUSE
产品描述: 27V 1KA 1 24.3V 297V 22V 17V 5J 11.48nF@1MHz 通孔安装 40mm(长度)*20mm(高度)
供应商型号: 1057163
供应商: 海外现货
标准整包数: 1

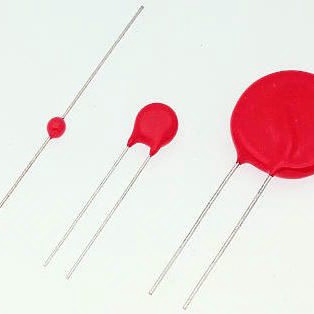

LITTELFUSE 压敏电阻 V27ZA4P

V27ZA4P概述


    产品简介


    金属氧化物压敏电阻(MOV)是用于电路保护的重要组件,尤其是低电压至中电压范围内的电路。Littelfuse的ZA系列压敏电阻是一种径向引脚型压敏电阻,适用于多种应用场景,如电机控制、通信、电磁阀和电源电路。这些设备主要用来保护电路板上的元件并确保数据完整性。

    技术参数


    ZA系列压敏电阻提供五种型号尺寸:5mm、7mm、10mm、14mm和20mm。其技术规格如下:
    - 直流电压范围 (VM(DC)): 5.5V 至 615V
    - 交流电压范围 (VM(AC) RMS): 4V 至 460V
    - 峰值脉冲电流 (ITM): 对于8/20μs电流波形为50A 至 6500A
    - 单次脉冲能量 (WTM): 0.1J 至 52J
    - 最大钳位电压 (VC): 由不同的模型大小确定,范围广泛
    - 工作温度范围 (TA): -55°C 至 +85°C
    - 存储温度范围 (TSTG): -55°C 至 +125°C

    产品特点和优势


    ZA系列压敏电阻具有以下显著优势:
    - 无铅、无卤素和RoHS认证,符合环保标准
    - 宽广的工作电压范围和温度范围
    - 不需要降额至85°C
    - 提供多种尺寸以适应不同的设计需求
    - 标准引脚形式和包装选项,便于集成到现有系统中

    应用案例和使用建议


    ZA系列压敏电阻可以应用于广泛的场景,例如电机控制、电信、电磁阀和电源电路等。例如,在电机控制中,ZA系列可有效防止因电涌造成的损害。对于电源电路,ZA系列能够吸收瞬态电压,保护敏感电子元件。
    使用建议:
    - 确保压敏电阻的选型适合具体的应用环境,特别是电压范围和能量吸收能力。
    - 在高功率应用场景中,要关注压敏电阻的最大功率损耗,并选择合适的型号。
    - 考虑温度对压敏电阻的影响,必要时进行适当的散热措施。

    兼容性和支持


    ZA系列压敏电阻符合多项国际标准,如UL1449、CECC、IEC 61051-1、IEC 61051-2 和 IEC 60950-1。对于需要更高温度运行的应用,可以选用酚醛涂层型号(通过添加“X1347”到型号后缀)。此外,还提供了铜电极选项,适用于V240至V750的ZA系列型号。

    常见问题与解决方案


    - 问题:瞬态电压过大会导致设备损坏吗?
    - 解答:是的,瞬态电压超过绝对最大额定值可能造成永久性损坏。需要正确选择和安装合适的压敏电阻来防止这种情况。
    - 问题:如何处理多个瞬态脉冲的连续发生?
    - 解答:需要考虑瞬态脉冲的平均功耗,以确保总功耗不超过压敏电阻的额定值。可以通过散热设计降低平均功耗。

    总结和推荐


    ZA系列金属氧化物压敏电阻凭借其宽泛的工作电压范围、无铅无卤特性及广泛的认证,使其在多种应用场景中表现出色。特别适合那些对环境保护和高可靠性有严格要求的应用场合。因此,推荐使用ZA系列压敏电阻以提高系统的整体可靠性和安全性。

V27ZA4P参数

参数
压敏电压 27V
最大直流电压 22V
浪涌电流 1KA
最大交流电压 17V
不同频率时的电容 11.48nF@1MHz
电路数 1
能量 5J
最小压敏电压 24.3V
最大压敏电压 297V
长*宽*高 40mm(长度)*20mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

V27ZA4P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

V27ZA4P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 压敏电阻 LITTELFUSE V27ZA4P V27ZA4P数据手册

V27ZA4P封装设计

查看详情并下载
Symbol
Footprint
3D Model
