HRDR330A0R

产品分类: 其他工具
厂牌: LITTELFUSE
产品描述:
供应商型号: ZT-HRDR330A0R
供应商: 海外现货
标准整包数: 1

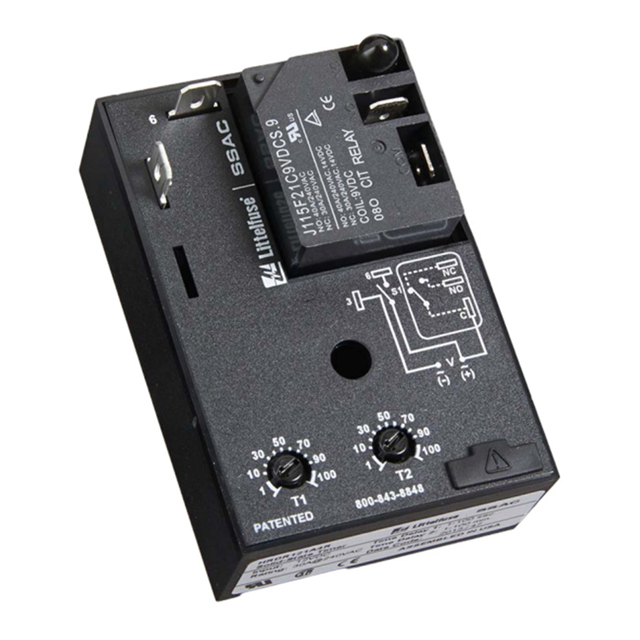

LITTELFUSE 其他工具 HRDR330A0R

HRDR330A0R概述

    HRDR系列时间延迟继电器

    产品简介


    HRDR系列是由一个电磁继电器和微控制器定时电路组合而成的时间延迟继电器。该系列产品提供12到230V的操作电压,并且可以在五种范围内实现工厂固定、板载或外部可调的延迟时间,具有±0.5%的重复精度。由于其高开关容量,可以用于直接控制重负载,如压缩机、泵、电机、加热器和照明设备。此外,该系列还具备绕过/复位开关选项,允许操作员中断正常的回收序列并使输出继电器得电。非常适合OEM应用。

    技术参数


    | 参数 | 规格 |

    | 操作电压 | 12或24VDC;24、120或230VAC |
    | 延迟时间范围 | 100毫秒至1000秒,6个可调范围或固定 |
    | 重复精度 | ±0.5% 或 ±20ms(取大值) |
    | 复位时间 | ≤150ms |
    | 输入电压容差 | 12VDC和24VDC:-15%~+20%
    24至230VAC:-20%~+10% |
    | 输出类型 | 电磁继电器,SPDT,非隔离 |
    | 输出额定值 | 125/240VAC,30A(常开),15A(常闭)
    28VDC,20A(常开),10A(常闭) |

    产品特点和优势


    - 微控制器基础的重复精度:具有±0.5%的重复精度。
    - 紧凑低成本设计:灵活适用于OEM应用。
    - 隔离式30A SPDT NO输出触点:允许直接操作重型负载,如压缩机、泵、鼓风机、加热器。
    - 封装保护:能够抵抗冲击、振动和湿度。
    - 独立调整延时:提供更大的定时选项灵活性。
    - 绕过/复位开关选项:允许操作员中断定时序列并使输出继电器得电。

    应用案例和使用建议


    HRDR系列时间延迟继电器广泛应用于压缩机、泵、电机等负载控制。根据具体的应用需求,可以选择不同的输入电压和延时设置。例如,在某些应用场景中,可能需要更长的延时时间来适应特定的负载变化。在选择合适的型号时,可以根据以下几点进行参考:
    - 如果需要高精度的延时控制,选择具备外部可调功能的型号。
    - 如果需要应对频繁启动和关闭的工况,选择具备长寿命电气性能的型号。

    兼容性和支持


    HRDR系列支持多种输入电压,兼容各种不同的负载类型。为了更好地满足用户需求,Littelfuse还提供了多种配件,如面板安装式电位器(Versa-Pot)、安装支架(Mounting Bracket)、快速连接终端(Female Quick Connect)等。此外,Littelfuse提供了一条热线电话(800-843-8848)以帮助客户获取更多技术支持和服务。

    常见问题与解决方案


    1. 问题:无法正确设置延时时间。
    - 解决方法:确认所选型号的延时范围,检查输入电压是否符合要求,并确保调节正确。
    2. 问题:设备突然断电。
    - 解决方法:检查电源线是否连接良好,输入电压是否稳定,以及是否有其他外部干扰。
    3. 问题:继电器接触不良。
    - 解决方法:清洁触点,检查触点的磨损情况,必要时更换新的触点。

    总结和推荐


    总体来说,HRDR系列时间延迟继电器凭借其高精度的重复性、广泛的适用范围以及多样化的产品型号,为OEM应用提供了可靠的选择。特别是在需要对重型负载进行精确控制的场合下,其优越的性能表现更是无可比拟。因此,强烈推荐该产品作为OEM应用中的首选解决方案。

HRDR330A0R参数

参数
安装方式 底座安装
零件状态 在售
包装方式 散装

HRDR330A0R厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

HRDR330A0R数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 其他工具 LITTELFUSE HRDR330A0R HRDR330A0R数据手册

HRDR330A0R封装设计

查看详情并下载
Symbol
Footprint
3D Model
