ULN2003ALDTR

产品分类:
厂牌: XBLW/芯伯乐
产品描述:

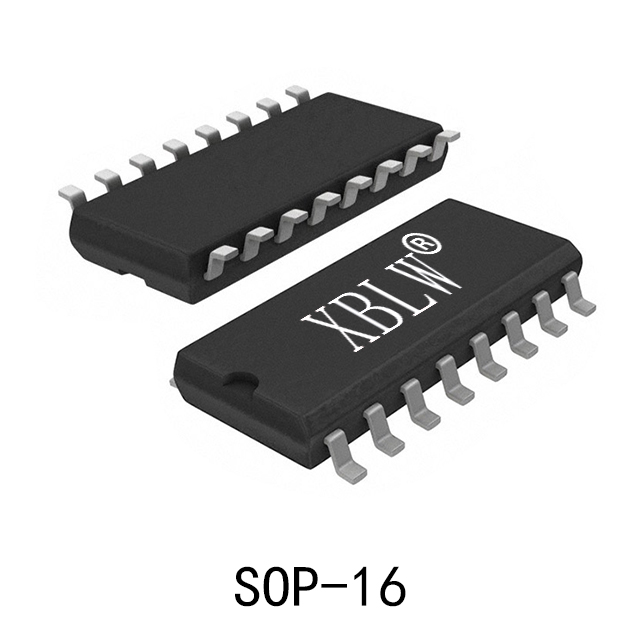

供应商型号: ULN2003ALDTR SOP-16
供应商: 云汉优选
标准整包数: 2500
XBLW/芯伯乐  ULN2003ALDTR

ULN2003ALDTR概述

    XBLW ULN2003 达林顿晶体管阵列

    产品简介


    XBLW ULN2003 是一款达林顿晶体管阵列,提供7路达林顿结构电路。每个通道的输出电流可达500mA,峰值电流为600mA,最高输出电压为50V或60V。此产品特别适用于需要驱动继电器、步进电机、LED显示屏等大电流、高电压场合。此外,ULN2003还具有内置的续流二极管,可以在驱动感性负载时保护电路不受损坏。

    技术参数


    - 工作电压: 50V(50V版本),60V(60V版本)
    - 输出电流: 每通道500mA(连续),600mA(峰值)
    - 钳位二极管: 内置续流二极管,正向峰值电流为350mA
    - 耐压能力: 集电极-发射极电压可达50V(50V版本),60V(60V版本)
    - 功耗: 1.28W(SOP16封装),1.5W(DIP16封装)
    - 输入信号兼容性: 兼容TTL和CMOS逻辑信号
    - 工作温度范围: -40°C到85°C

    产品特点和优势


    - 高输出电流: 每通道最大500mA,适合驱动高电流需求的应用。
    - 宽工作电压范围: 两种不同耐压版本满足不同应用需求。
    - 内置续流二极管: 有效防止驱动感性负载时产生的反电动势冲击。
    - 可靠性高: 适用于工业控制、自动化等领域。

    应用案例和使用建议


    - 继电器驱动: ULN2003可用于控制各种类型的继电器,通过接入适当大小的下拉电阻来避免误触发。
    - 指示灯驱动: 可以用于控制LED等指示灯,简化电路设计。
    - 显示屏驱动: 适用于驱动LED显示屏,保证足够大的电流输出。

    兼容性和支持


    - 封装形式: 提供DIP16和SOP16两种封装形式,便于不同应用场景选择。
    - 厂商支持: 深圳芯伯乐电子有限公司提供技术支持热线(4009682003),并保留更改产品说明书的权利。建议在下单前确认获取的是最新资料,并验证相关信息的完整性。

    常见问题与解决方案


    - 问题: 上电时输入状态不稳定导致负载误动作。
    - 解决方案: 在输入端加入一个4KΩ的下拉电阻,确保稳定的输入状态。
    - 问题: 输出电流过大导致过热。
    - 解决方案: 使用适当的散热措施,并注意散热器的设计。

    总结和推荐


    XBLW ULN2003是一款高性能的达林顿晶体管阵列,适用于多种高电流需求的应用场景。其内置续流二极管和高耐压特性使其在驱动感性负载时表现优异。对于需要高电流、高电压输出的应用,ULN2003是一个可靠的选择。强烈推荐使用这款产品。

ULN2003ALDTR厂商介绍

XBLW公司是一家领先的高科技企业,专注于研发和生产各类高性能材料和组件。公司主营产品包括但不限于:

1. 先进材料:涉及高性能塑料、复合材料、特种合金等,广泛应用于****、汽车制造、电子设备等领域。

2. 精密机械组件:包括高精度轴承、齿轮、传动系统等,服务于工业自动化、机器人技术、精密仪器等行业。

3. 电子与电气产品:涵盖传感器、控制器、电源管理设备等,应用于智能电网、可再生能源、智能家居等多个市场。

4. 环保与节能技术:提供节能照明解决方案、废物处理技术、清洁能源设备等,致力于可持续发展和环境保护。

XBLW的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品的可靠性和一致性。
- 客户定制:提供个性化解决方案,满足客户的特定需求。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

XBLW公司以其卓越的产品和服务,赢得了全球客户的信赖和支持。

ULN2003ALDTR数据手册

厂牌 PDF简要描述 下载
XBLW/芯伯乐 XBLW/芯伯乐 ULN2003ALDTR ULN2003ALDTR数据手册

ULN2003ALDTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 0.222
5000+ ¥ 0.2183
7500+ ¥ 0.2128
库存: 100000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 555
直接购买
加入购物车
