TL494CDTR

产品分类:
厂牌: XBLW/芯伯乐
产品描述:

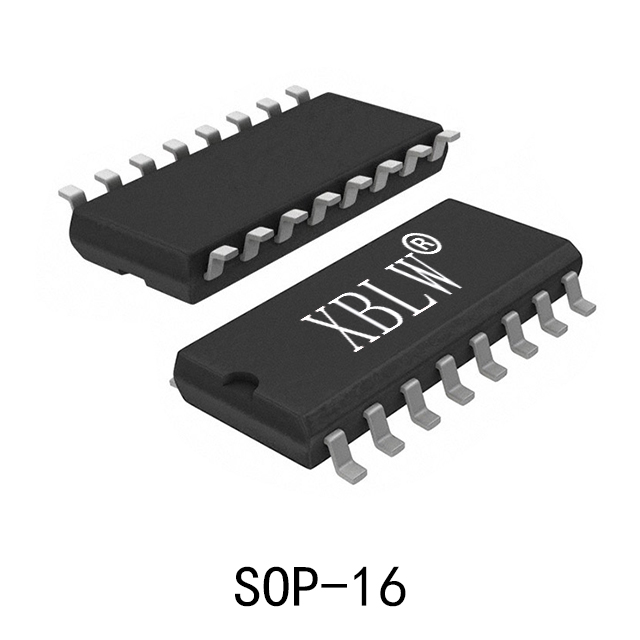

供应商型号: TL494CDTR SOP-16
供应商: 云汉优选
标准整包数: 2500
XBLW/芯伯乐  TL494CDTR

TL494CDTR概述

    XBLW TL494 电流模式PWM控制器技术手册解析

    1. 产品简介


    XBLW TL494是一款专为开关式电源控制设计的电流模式PWM控制器。它采用两种封装形式:DIP16和SOP16。该控制器具备完善的脉宽调控电路,能够支持主动或从动振荡器、含双误差放大器、提供5V参考电源等功能。其独特的死区控制和独立的输出晶体管,使其成为多种电源转换应用的理想选择。

    2. 技术参数


    以下是XBLW TL494的主要技术参数:
    - 电源电压:7.0 V至40 V
    - 集电极输出电压:最高40 V
    - 集电极输出电流(单一晶体管):200 mA
    - 基准电压:4.75 V至5.25 V
    - 基准电压温度变化率:1.3% 至 2.6%
    - 放大器输入电压:-0.3 V 至 Vcc-2.0 V
    - 电源电压频率:1.0 kHz 至 200 kHz
    - 集电极漏电流:2.0 μA 至 100 μA
    - 发射极漏电流:-100 μA
    - 共发射极饱和压降:1.1 V 至 1.3 V
    - 射极跟随饱和压降:1.5 V 至 2.5 V
    - 工作环境温度:0°C 至 70°C
    - 存储温度:-55°C 至 150°C

    3. 产品特点和优势


    - 完善的脉宽调控电路:确保了精准的电源控制。
    - 主动或从动振荡器:提高了系统的灵活性。
    - 双误差放大器:增强了系统的稳定性和可靠性。
    - 5V参考电源:提供了稳定的参考电压。
    - 死区控制可调:增加了系统的适应性。
    - 独立的输出晶体管:每个晶体管可以输出高达200mA,增强了电流驱动能力。
    - 推挽式或单端式输出控制:适用于不同类型的电源转换器。

    4. 应用案例和使用建议


    XBLW TL494广泛应用于各种开关式电源中,例如:台式电脑电源、工业控制系统、通讯设备电源等。使用建议包括:
    - 在设计过程中,注意合理选择外部电阻和电容,以满足所需的振荡频率和死区时间。
    - 在使用时,尽量保持电源电压稳定,避免因电压波动导致的工作异常。
    - 注意散热设计,特别是在高功率应用中,应保证良好的散热效果,以避免过热损坏。

    5. 兼容性和支持


    - 兼容性:XBLW TL494可与多种DIP16和SOP16封装的元器件兼容。
    - 支持:深圳芯伯乐电子有限公司提供技术支持热线:4009682003。客户可以随时联系获取帮助。

    6. 常见问题与解决方案


    - 问题:电源电压超出限定范围。
    解决办法:检查系统电源配置,确保电源电压在规定的范围内。
    - 问题:振荡频率不稳定。
    解决办法:重新校准外部电阻和电容,确保正确设置振荡频率。
    - 问题:输出电流不正常。
    解决办法:检查晶体管连接是否正确,确保外部电路无误。

    7. 总结和推荐


    XBLW TL494是一款高性能的电流模式PWM控制器,具备丰富的功能和优异的电气特性。它在电源控制领域表现出色,广泛应用于多种设备中。推荐在需要精确控制的电源转换系统中使用该产品。建议客户在购买前确认获取的资料是最新版本,并验证相关信息的完整性。
