LM337CDTR

产品分类:
厂牌: XBLW/芯伯乐
产品描述:

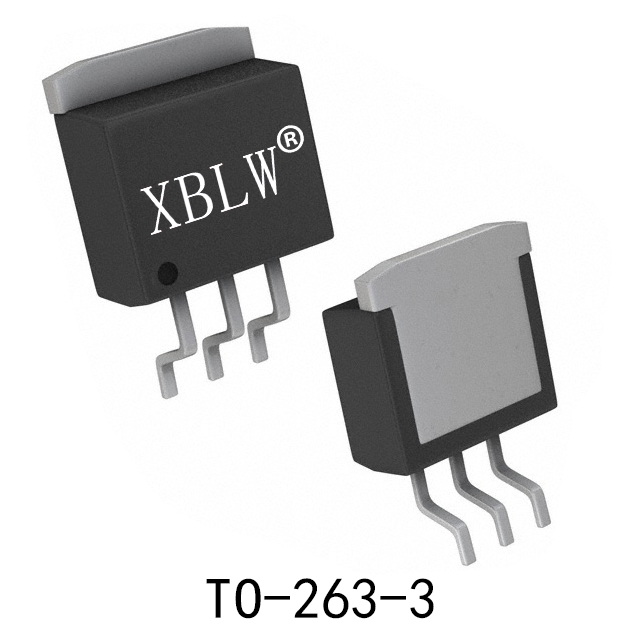

供应商型号: LM337CDTR TO-263-3
供应商: 云汉优选
标准整包数: 800
XBLW/芯伯乐  LM337CDTR

LM337CDTR概述

    # LM337 3-Terminal Adjustable Negative Regulators 技术手册解析

    产品简介


    LM337 是一款高性能的三端可调负电压调节器,能够提供高达-1.5A 的输出电流,并且在输出电压范围为-1.25V 至-37V 的情况下具有出色的稳定性。这款调节器只需两个外部电阻来设置输出电压,一个输出电容用于频率补偿,适用于多种工业级应用。LM337 能够为电源供应系统、工厂自动化、楼宇自动化、可编程逻辑控制器(PLC)系统、仪器仪表等领域提供稳定可靠的电力支持。

    技术参数


    - 输出电流:最大 1.5A
    - 线性调整率:典型值 0.01%/V
    - 负载调整率:典型值 0.3%
    - 抑制比:77dB
    - 温度系数:50 ppm/°C
    - 工作温度范围:0°C 至 125°C
    - 输入-输出电压差:-0.3V 至 40V
    此外,LM337 具有内部电流限制、热关断和安全区域补偿功能,可以在过载情况下几乎不会损坏。为了确保稳定性,输出电容器范围应在 1μF 至 1000μF 之间,可使用铝电解电容或钽电解电容。

    产品特点和优势


    LM337 的主要优势在于其优秀的负载和线性调整能力。典型负载调整率为 0.3%,线性调整率仅为 0.01%/V。77dB 的抑制比使其能有效滤除纹波噪声,而 50 ppm/°C 的温度系数保证了极高的温度稳定性。其独特的内部保护机制,如电流限制和热关断功能,大大增强了其可靠性。这些特点使 LM337 在多种工业和商业应用中表现出色。

    应用案例和使用建议


    LM337 在多个领域得到了广泛应用,例如工业电源、工厂自动化系统、楼宇自动化系统、PLC 系统、仪器仪表、逆变器驱动和网络设备。例如,在工业电源中,LM337 可以用于稳定的直流输出,适用于要求高可靠性的场合。使用时,应根据具体的应用场景选择合适的封装类型和外围电路配置。
    使用建议:
    - 确保输入输出电压差不超过 40V,以免超出器件的工作范围。
    - 将输出电容选用 1μF 至 1000μF 的铝电解电容或钽电解电容,以提高输出稳定性。
    - 根据具体的应用需求选择合适的封装类型,比如 SOT-223、TO-220 或 TO-252-2L。

    兼容性和支持


    LM337 与各种不同类型的 PCB 设计和电源管理系统高度兼容。厂商提供了丰富的技术支持文档和详细的电路设计指南,帮助用户正确安装和使用产品。同时,厂商还提供了一系列封装形式,以满足不同的设计需求。例如,SOT-223 封装适合紧凑空间的应用,而 TO-220 封装则适用于需要更大散热的应用。

    常见问题与解决方案


    在实际应用过程中,用户可能会遇到以下问题:
    问题1:调节器发热严重
    解决方案:
    - 确保输入-输出电压差在安全范围内(-0.3V 至 40V)。
    - 选择合适的散热措施,如使用散热片或风扇。
    - 检查外围电路配置,确保输入电容和输出电容符合要求。
    问题2:输出电压不稳定
    解决方案:
    - 检查调整电阻值是否正确设置。
    - 确认输出电容值在 1μF 至 1000μF 范围内。
    - 检查连接线路是否有虚焊或接触不良。

    总结和推荐


    LM337 是一款功能强大且可靠性高的三端可调负电压调节器,广泛应用于工业和商业领域。其优秀的负载和线性调整能力,加上内置的保护功能,使其在市场上具有很高的竞争力。通过仔细选择和配置外围电路,LM337 能够满足各种苛刻的应用需求。因此,强烈推荐使用此产品以获得最佳的电力稳定性和可靠性。

LM337CDTR厂商介绍

XBLW公司是一家领先的高科技企业,专注于研发和生产各类高性能材料和组件。公司主营产品包括但不限于:

1. 先进材料:涉及高性能塑料、复合材料、特种合金等,广泛应用于****、汽车制造、电子设备等领域。

2. 精密机械组件:包括高精度轴承、齿轮、传动系统等,服务于工业自动化、机器人技术、精密仪器等行业。

3. 电子与电气产品:涵盖传感器、控制器、电源管理设备等,应用于智能电网、可再生能源、智能家居等多个市场。

4. 环保与节能技术:提供节能照明解决方案、废物处理技术、清洁能源设备等,致力于可持续发展和环境保护。

XBLW的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品的可靠性和一致性。
- 客户定制:提供个性化解决方案,满足客户的特定需求。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

XBLW公司以其卓越的产品和服务,赢得了全球客户的信赖和支持。

LM337CDTR数据手册

厂牌 PDF简要描述 下载
XBLW/芯伯乐 XBLW/芯伯乐 LM337CDTR LM337CDTR数据手册

LM337CDTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ ¥ 3
1600+ ¥ 2.95
2400+ ¥ 2.875
库存: 100000
起订量: 800 增量: 800
交货地:
最小起订量为:800
合计: ¥ 2400
