首页  >  产品百科  >  UC3843BDTR

UC3843BDTR

产品分类:
厂牌: XBLW/芯伯乐
产品描述:

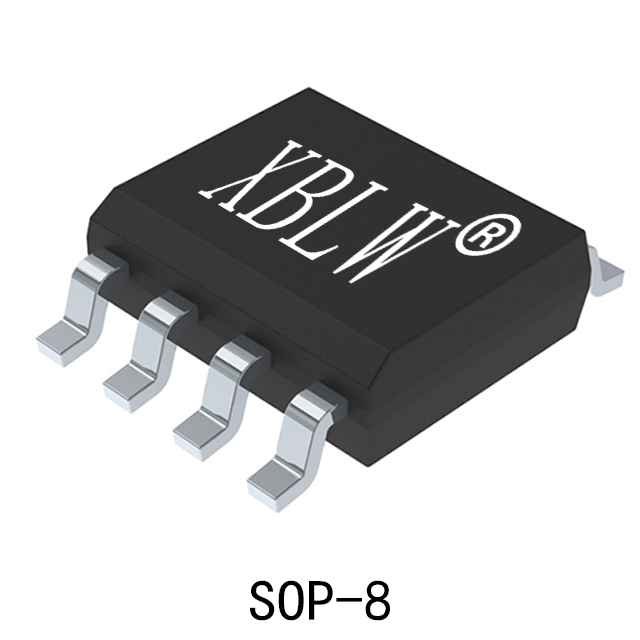

供应商型号: UC3843BDTR SOP-8
供应商: 云汉优选
标准整包数: 2500
XBLW/芯伯乐  UC3843BDTR

UC3843BDTR概述

    XBLW UC3843 电流型脉宽调制器技术手册

    1. 产品简介


    XBLW UC3843是一款专为离线和DC-DC开关电源应用设计的电流型脉宽调制器(PWM控制器)。其内部集成了温度补偿基准电压源、可调振荡器、高增益误差放大器、电流传感器比较器和大电流推挽输出级。此外,该芯片还包括单周期回滞式限流、欠压锁定、死区可调、单脉冲计数锁存等保护电路。UC3843采用SOP8和DIP8两种封装形式。

    2. 技术参数


    - 工作频率: 可达500kHz
    - 最大占空比: 94%-96%
    - 启动电流: <0.5mA
    - 基准电压: 4.9V至5.1V
    - 输入电压范围: -0.3V至5.5V
    - 工作环境温度: 0°C至70°C
    - 存储温度: -55°C至150°C

    3. 产品特点和优势


    - 自动前馈补偿: 改善动态响应。
    - 具有滞环特性的欠压锁定: 有效防止过载。
    - 内置高增益误差放大器: 提高控制精度。
    - 电流传感器比较器: 实现精确的电流检测和保护。
    - 大电流推挽输出级: 高达1.0A的峰值电流输出能力。
    - 多种保护电路: 包括单周期回滞式限流、欠压锁定等,确保设备的安全运行。

    4. 应用案例和使用建议


    - 应用案例: XBLW UC3843广泛应用于离线电源和DC-DC转换器,特别是在需要高效、稳定电源供应的应用场合,例如家用电器、工业设备等。
    - 使用建议:
    - 通过调整外部电阻和电容,可以灵活设定振荡频率和最大占空比。
    - 在负载突变情况下,可以通过优化外部电路提高系统稳定性。
    - 使用前需进行详细的电路仿真和实验验证,确保产品符合应用要求。

    5. 兼容性和支持


    - 兼容性: XBLW UC3843可与各种标准的功率MOSFET和整流二极管兼容,便于在不同的应用场景中选择合适的外设。
    - 支持: 深圳芯伯乐电子有限公司提供全面的技术支持和维护服务,包括详细的使用手册和技术文档,客户可通过技术支持热线获得帮助。

    6. 常见问题与解决方案


    - 问题1: 电源纹波抑制比不达标。
    - 解决方案: 检查输入滤波电路的设计,适当增加滤波电容。
    - 问题2: 输出电压波动较大。
    - 解决方案: 调整闭环反馈网络,优化补偿电路。
    - 问题3: 设备在高温环境下无法正常工作。
    - 解决方案: 确保散热设计合理,避免过热导致设备失效。

    7. 总结和推荐


    XBLW UC3843是一款高性能的电流型脉宽调制器,适用于离线和DC-DC开关电源。其高增益误差放大器和大电流输出能力使得其在实际应用中表现出色。通过合理的电路设计和优化,可以充分发挥其优势。鉴于其广泛的适用性和良好的可靠性,强烈推荐在各种电源管理项目中使用该产品。

UC3843BDTR厂商介绍

XBLW公司是一家领先的高科技企业,专注于研发和生产各类高性能材料和组件。公司主营产品包括但不限于:

1. 先进材料:涉及高性能塑料、复合材料、特种合金等,广泛应用于****、汽车制造、电子设备等领域。

2. 精密机械组件:包括高精度轴承、齿轮、传动系统等,服务于工业自动化、机器人技术、精密仪器等行业。

3. 电子与电气产品:涵盖传感器、控制器、电源管理设备等,应用于智能电网、可再生能源、智能家居等多个市场。

4. 环保与节能技术:提供节能照明解决方案、废物处理技术、清洁能源设备等,致力于可持续发展和环境保护。

XBLW的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品的可靠性和一致性。
- 客户定制:提供个性化解决方案,满足客户的特定需求。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

XBLW公司以其卓越的产品和服务,赢得了全球客户的信赖和支持。

UC3843BDTR数据手册

厂牌 PDF简要描述 下载
XBLW/芯伯乐 XBLW/芯伯乐 UC3843BDTR UC3843BDTR数据手册

UC3843BDTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 0.252
5000+ ¥ 0.2478
7500+ ¥ 0.2415
库存: 100000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 630
直接购买
加入购物车
