ULN2004AN

产品分类:
厂牌: XBLW/芯伯乐
产品描述:
供应商型号: ULN2004AN DIP-16
供应商: 云汉优选
标准整包数: 1000

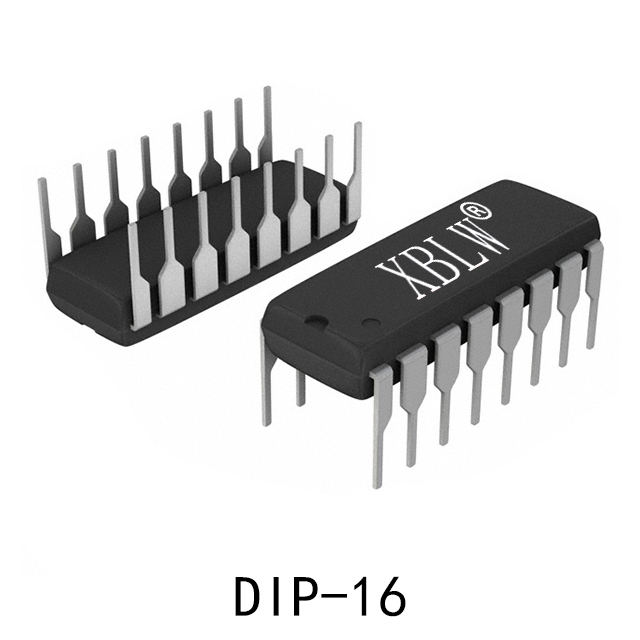

XBLW/芯伯乐  ULN2004AN

ULN2004AN概述

    ULN2004七通道达林顿电路技术手册

    1. 产品简介


    ULN2004 是一款采用达林顿结构设计的集成电路,它包含七条独立的输出通道。每条通道的最大输出电流为500毫安(mA),峰值电流可达600毫安(mA),最高输出电压为50伏特(V)。该电路主要采用共发射极结构,非常适合用于驱动多种负载,例如直流电机、LED显示灯、大功率缓存以及5V TTL和CMOS通用逻辑电路。

    2. 技术参数


    以下是ULN2004的技术规格:
    - 最大额定值
    - 输出电压 (VO): 50V
    - 输入电压 (Vin): 30V
    - 输出电流 (Ic): 500mA
    - 输入电流 (Ib): 25mA
    - 电参数
    - 输出漏电流 (ICE): 50微安 (μA)
    - 集电极-发射极饱和压降 (VCE(sat)): 0.9~1.6V
    - 输入开启电流 (Ii(on)): 0.9~1.35mA
    - 输入开启电压 (Vi(on)): 2.4~3.0V
    - 二极管正向压降 (VF): 1.7~2V
    - 封装形式
    - DIP16或SOP16
    - 包装数量: DIP16型号为1000个/盒,SOP16型号为2500个/盘

    3. 产品特点和优势


    ULN2004的主要特点包括:
    - 多通道设计: 七通道的达林顿结构允许每个通道独立输出,提高了灵活性。
    - 高可靠性: 最大输出电压和电流足以满足大部分应用需求。
    - 广泛应用: 适用于各种负载驱动,包括直流电机、LED、大功率缓存等。
    这些特性使得ULN2004在众多电子应用中具有广泛的竞争力。

    4. 应用案例和使用建议


    应用案例:
    - 直流电机驱动: 利用ULN2004驱动直流电机,能够有效地控制电机的运行。
    - LED显示灯: 使用ULN2004可以稳定地控制多个LED灯的亮度和闪烁效果。
    使用建议:
    - 选择合适的输入电压: 确保输入电压在30V以内,避免超过额定值导致损坏。
    - 考虑散热问题: 对于大功率应用,确保良好的散热措施,防止过热。

    5. 兼容性和支持


    ULN2004采用DIP16或SOP16封装,这两种封装在市场上较为常见,因此容易与其他系统集成。同时,深圳芯伯乐电子有限公司提供详细的技术支持和售后服务,帮助客户解决使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - Q1: 输出电流不足怎么办?
    - A1: 检查输入电压是否足够,如果仍然不足,可能需要更换更强大的驱动源。
    - Q2: 输出电压不稳定怎么办?
    - A2: 检查电源稳定性,必要时增加稳压电路。
    - Q3: 温度过高怎么办?
    - A3: 确保良好的散热条件,增加散热片或风扇等散热设备。

    7. 总结和推荐


    总体来说,ULN2004是一款性能优良、用途广泛且易于集成的电子元件。它的多通道设计和高可靠性使其在许多应用场景中表现出色。如果您需要一个可靠、高效的驱动器来处理直流电机、LED显示灯等负载,ULN2004是一个理想的选择。
    综上所述,我强烈推荐使用ULN2004,尤其是在需要稳定、高效驱动的场合。

ULN2004AN厂商介绍

XBLW公司是一家领先的高科技企业,专注于研发和生产各类高性能材料和组件。公司主营产品包括但不限于:

1. 先进材料:涉及高性能塑料、复合材料、特种合金等,广泛应用于****、汽车制造、电子设备等领域。

2. 精密机械组件:包括高精度轴承、齿轮、传动系统等,服务于工业自动化、机器人技术、精密仪器等行业。

3. 电子与电气产品:涵盖传感器、控制器、电源管理设备等,应用于智能电网、可再生能源、智能家居等多个市场。

4. 环保与节能技术:提供节能照明解决方案、废物处理技术、清洁能源设备等,致力于可持续发展和环境保护。

XBLW的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品的可靠性和一致性。
- 客户定制:提供个性化解决方案,满足客户的特定需求。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

XBLW公司以其卓越的产品和服务,赢得了全球客户的信赖和支持。

ULN2004AN数据手册

厂牌 PDF简要描述 下载
XBLW/芯伯乐 XBLW/芯伯乐 ULN2004AN ULN2004AN数据手册

ULN2004AN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.66
2000+ ¥ 0.649
3000+ ¥ 0.6325
库存: 100000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 660
