GT7555CDTR

产品分类:
厂牌: XBLW/芯伯乐
产品描述:

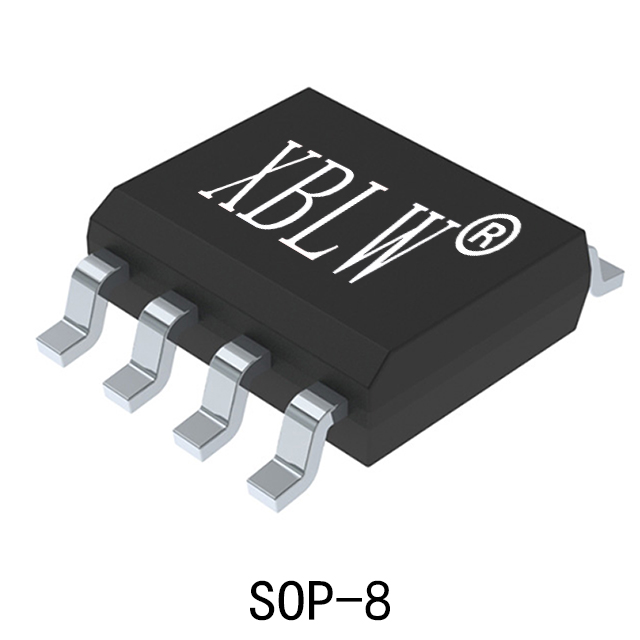

供应商型号: GT7555CDTR SOP-8
供应商: 云汉优选
标准整包数: 2500
XBLW/芯伯乐  GT7555CDTR

GT7555CDTR概述

    GT7555 CMOS 时基定时器

    产品简介


    GT7555是一种高性能的CMOS时基定时器,具有精确的时间延迟和频率产生能力。这种定时器广泛应用于波形产生与交换、测量与控制、家用电器及电子玩具等领域。其低功耗和宽工作电压范围使其成为众多应用的理想选择。

    技术参数


    - 工作条件:
    - 供电电压:0 ~ 15V
    - 最大输入电压:-0.3 ~ Vcc + 0.3V
    - 电气特性:
    - 电源电流(典型值):
    - VCC = 5V:50uA
    - VCC = 10V:100uA
    - VCC = 15V:150uA
    - 控制电压(典型值):
    - VCC = 5V:3.33V
    - VCC = 10V:6.66V
    - VCC = 15V:10.15V
    - 输出电压(典型值):
    - VOL (低输出电压):0.4V (VCC = 5V)
    - VOH (高输出电压):4.5V (VCC = 5V)
    - 触发电压(典型值):
    - VTRIG (触发电压):1.66V (VCC = 5V)
    - 复位电压(典型值):
    - VRES (复位电压):0.7V (VCC = 5V)
    - 最大频率:500KHz
    - 极限参数:
    - 供电电压(Vcc):15V
    - 工作温度范围(Toper):-20 ~ 85°C
    - 结点温度(Tj):150°C
    - 贮藏温度范围(Tstg):-50 ~ 150°C

    产品特点和优势


    1. 低电源电流:典型值仅为80uA,非常适合电池供电的设备。
    2. 500KHz的稳态频率能力:适用于多种高频应用需求。
    3. 最低工作电压4.5V:能在较低电压下稳定工作。
    4. 输出与TTL和CMOS逻辑电压完全兼容:方便与其他数字电路接口。
    5. 低触发、阈值和复位电流:典型值为20pA,极大减少了功耗。
    6. 可调节占空比:在非稳定和单稳态模式下,可以实现不同占空比的调节。

    应用案例和使用建议


    - 脉冲发生器:可用于需要精确控制脉冲宽度的应用中。
    - 精确计时:适用于需要精准时间间隔的应用场景。
    - 延时生成:在需要延迟操作的场合,如家电定时控制。
    - 脉冲宽度调制:适用于调光灯等需要精确控制信号的应用。
    使用建议:
    - 确保供电电压在0~15V范围内,以确保设备稳定运行。
    - 注意电路中的接地引脚,确保所有电压测量都相对此引脚进行。

    兼容性和支持


    GT7555输出与TTL和CMOS逻辑电压完全兼容,方便与各类数字电路集成。深圳芯伯乐电子有限公司提供技术支持热线(4009682003),对于购买的产品有任何疑问均可联系官方支持。

    常见问题与解决方案


    - Q: 如何正确选择外部电容和电阻?
    - A: 选择外部电容和电阻时,根据应用需求确定频率和占空比,参考产品手册中的公式计算合适值。
    - Q: 电源电流偏大怎么办?
    - A: 检查电路连接是否正确,确保供电电压和输入电压符合推荐工作条件。

    总结和推荐


    综上所述,GT7555是一款高性能的CMOS时基定时器,具有低功耗、高精度、宽工作电压范围等特点,适合多种应用场景。特别是其低电源电流和输出兼容性使其成为电子设计工程师的优选。推荐在需要精确时间和频率控制的应用中使用GT7555。
    如需进一步咨询或技术支持,请联系深圳芯伯乐电子有限公司的技术支持热线:4009682003。

GT7555CDTR厂商介绍

XBLW公司是一家领先的高科技企业,专注于研发和生产各类高性能材料和组件。公司主营产品包括但不限于:

1. 先进材料:涉及高性能塑料、复合材料、特种合金等,广泛应用于****、汽车制造、电子设备等领域。

2. 精密机械组件:包括高精度轴承、齿轮、传动系统等,服务于工业自动化、机器人技术、精密仪器等行业。

3. 电子与电气产品:涵盖传感器、控制器、电源管理设备等,应用于智能电网、可再生能源、智能家居等多个市场。

4. 环保与节能技术:提供节能照明解决方案、废物处理技术、清洁能源设备等,致力于可持续发展和环境保护。

XBLW的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 质量控制:严格的质量管理体系,确保产品的可靠性和一致性。
- 客户定制:提供个性化解决方案,满足客户的特定需求。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

XBLW公司以其卓越的产品和服务,赢得了全球客户的信赖和支持。

GT7555CDTR数据手册

厂牌 PDF简要描述 下载
XBLW/芯伯乐 XBLW/芯伯乐 GT7555CDTR GT7555CDTR数据手册
