ULN2003AN

产品分类:
厂牌: XBLW/芯伯乐
产品描述:
供应商型号: ULN2003AN DIP-16
供应商: 云汉优选
标准整包数: 100

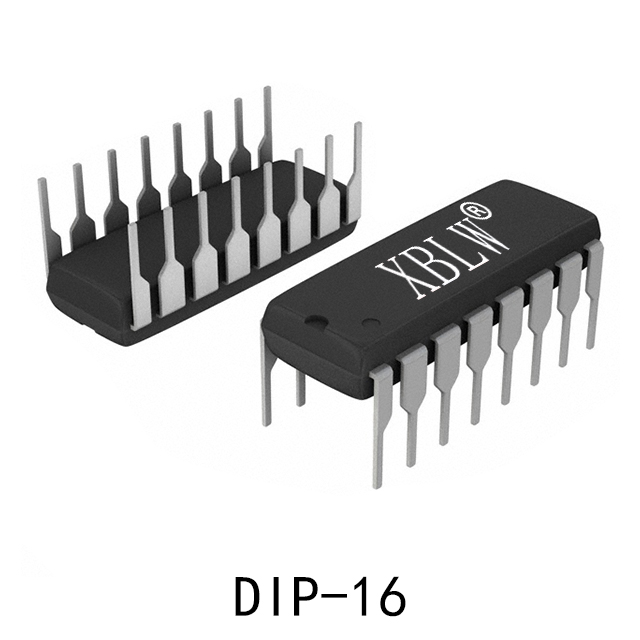

XBLW/芯伯乐  ULN2003AN

ULN2003AN概述


    产品简介


    XBLW ULN2003
    ULN2003 是一款采用达林顿结构的7通道集成电路,主要应用于驱动直流电机、LED显示灯、大功率缓存及各种通用逻辑电路(如TTL和CMOS)。该芯片支持高达500mA的输出电流和50V的输出电压,能够满足大多数高电流需求的应用场合。XBLW ULN2003 可通过DIP16或SOP16两种封装形式供货。

    技术参数


    - 最大额定值
    - 输出电压 (VO): 50V
    - 输入电压 (Vin): 30V
    - 输出电流 (Ic): 500mA
    - 输入电流 (Ib): 25mA
    - 电参数
    - 输出漏电流 (ICE): 最大50uA
    - 集电极-发射极饱和压降 (VCE(sat)): 最小0.9V,典型1.1V,最大1.6V
    - 输入开启电流 (Ii(on)): 最小0.9mA,典型1.35mA
    - 输入开启电压 (Vi(on)): 最小2.4V,典型2.7V,最大3.0V
    - 二极管正向压降 (VF): 最小1.7V,典型2V
    - 二极管漏电流 (IR): 最小-4.0uA,最大50uA

    产品特点和优势


    ULN2003 作为一款达林顿结构的7通道集成芯片,具备以下特点和优势:
    - 高输出电流:每通道可达500mA,峰值电流可达600mA,适用于高电流需求的驱动场合。
    - 宽电压范围:可承受最高50V的输出电压,适应多种高压应用。
    - 高可靠性:具有过载保护和温度补偿功能,确保在恶劣环境下的稳定运行。
    - 灵活封装:提供DIP16和SOP16两种封装形式,便于不同应用场景的选择。

    应用案例和使用建议


    应用案例:
    1. 直流电机驱动:利用其高电流能力,可直接驱动小型直流电机,如步进电机。
    2. LED显示灯:可以驱动多个LED灯条,用于指示灯或者背光灯。
    3. 大功率缓存:用于存储大量能量,在需要瞬间释放大电流的情况下提供稳定供电。
    使用建议:
    - 在使用过程中,应注意输出电流不要超过最大额定值,以免损坏芯片。
    - 对于需要长时间连续工作的场合,建议添加散热装置以保证芯片的正常工作。
    - 由于ULN2003具有输入开启电压要求,使用时需确保输入信号符合标准。

    兼容性和支持


    兼容性:
    - XBLW ULN2003 与市面上常见的DIP16和SOP16插座兼容,可以方便地进行插拔操作。
    - 与5V TTL和CMOS逻辑电路完全兼容,可直接连接使用。
    支持:
    - 深圳芯伯乐电子有限公司提供了详细的技术文档和技术支持热线(4009682003),客户可以通过这些途径获取详细的使用指南和常见问题解答。

    常见问题与解决方案


    1. Q: 如何确定ULN2003是否损坏?
    - A: 可以通过测量其各通道的输出电压来判断,若某通道输出电压异常,则可能损坏。
    2. Q: 为什么ULN2003在驱动LED时会发热严重?
    - A: 检查电路设计是否合理,是否需要增加适当的散热措施,避免因电流过大导致发热严重。
    3. Q: 如何计算ULN2003的工作温度范围?
    - A: 查阅产品手册中的温度范围参数,并结合实际应用环境进行选择。

    总结和推荐


    总体而言,XBLW ULN2003 是一款性能优越、可靠性高的达林顿结构7通道集成电路,特别适合应用于需要高电流驱动的各种场合。凭借其卓越的性能和广泛的应用领域,强烈推荐给那些寻找高性能驱动解决方案的工程师和开发者。
