EHHD024A0A41Z

产品分类:
厂牌: OMNION POWER
产品描述:
供应商型号: SG-EHHD024A0A41Z
供应商: 国内现货
标准整包数: 1

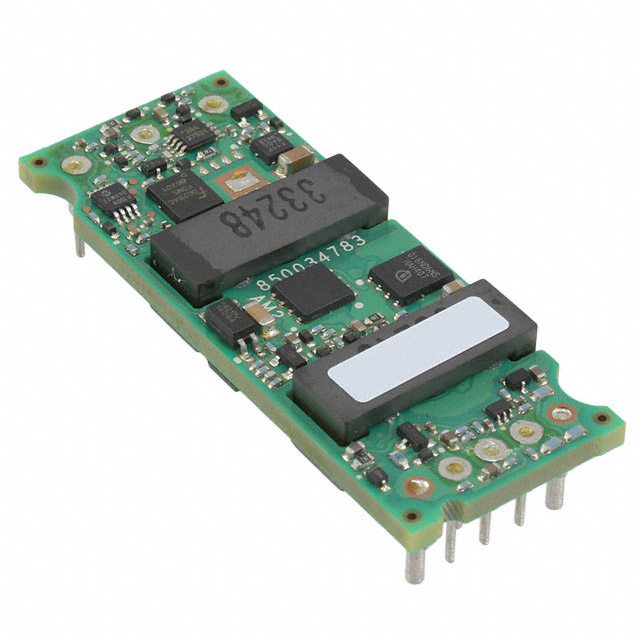

OMNION POWER  EHHD024A0A41Z

EHHD024A0A41Z概述

    EHHD024A0A Hammerhead™ 系列 1/8 砖 DC-DC 转换器模块

    产品简介


    EHHD024A0A Hammerhead™ 系列是一款1/8砖形低高度电源模块,属于隔离式直流到直流转换器。该模块提供单个精密调节的输出电压,其输入电压范围为18至75V直流。EHHD024A0A系列提供5V直流的额定输出电压,最大输出电流为24A,输出功率为120W。这款模块适用于多种应用,包括分布式电源架构、无线网络、企业网络(包括以太网供电PoE)和工业设备。

    技术参数


    - 输入电压:连续工作范围18-75Vdc,瞬态(≤100ms)范围18-100Vdc
    - 工作温度:最大操作环境温度-40°C 至 85°C
    - 存储温度:-55°C 至 125°C
    - 绝对最大额定值:最高输入电流7.8Adc,输入无负载电流80mA(VIN=24Vdc)
    - 效率:VIN=24Vdc时满载效率大于91%,VIN=48Vdc时满载效率达到92%
    - 隔离电压:输入输出隔离电压2250Vdc
    - 封装尺寸:57.9mm x 22.8mm x 7.6mm (2.28 in x 0.9 in x 0.30 in)
    - 输出电压调整:90%至110%的输出电压调整
    - 启动时间:模块打开/关闭延迟时间均为35毫秒
    - 远程感应:最小-0.7V 至 最大0.6V的开启/关闭电压
    - 过温保护:最高工作温度110°C

    产品特点和优势


    EHHD024A0A 系列模块具有许多显著的特点和优势:
    - 高效率曲线:具有扁平且高效的转换曲线,全负载条件下的效率超过91%。
    - 宽输入电压范围:能适应18至75Vdc的输入电压,适合不同类型的电源。
    - 高集成度和标准化组件:采用最新技术和标准化制造流程,确保可靠性和质量的同时实现低成本。
    - 安全认证:符合RoHS II标准和ANSI/UL 62368-1、CAN/CSA C22.2 No. 62368-1标准,满足基本绝缘等级要求。
    - 冷板冷却兼容性:可直接安装散热片,适于冷板冷却,以提高高温应用中的输出电流。

    应用案例和使用建议


    EHHD024A0A 系列广泛应用于分布式电源架构和工业设备中。例如,在需要远程控制开关的通信设备中,可通过正逻辑或负逻辑进行远程控制。此外,模块具备优秀的温度防护能力,可在严苛的工业环境下稳定运行。使用建议如下:
    - 在实际应用中,需特别注意输入源的稳定性,避免高电感性源对模块稳定性的影响。
    - 针对高功率应用场合,可通过外部热板增强散热效果,提升系统效率。
    - 在使用过程中,应确保遵循相关安全标准,合理设置保护电路,如过压、过流保护。

    兼容性和支持


    EHHD024A0A 系列模块设计为通用接口,易于与其他电子元器件集成。提供多种封装选项,如通孔封装及表面贴装版本(-S),便于灵活安装。制造商提供全面的技术支持和维护服务,确保用户能够充分利用产品的各项功能。

    常见问题与解决方案


    - 问:EHHD024A0A 是否需要外部熔断器?
    - 答:是的,由于内部未包含熔丝,使用时需配备输入线熔丝,推荐选择快熔,额定值不超过15A。
    - 问:在何种情况下会出现输出过电压保护?
    - 答:当输出电压超过设定值(5.9至7.0Vdc)时,模块将自动锁定并重启,故障恢复后重新开始工作。

    总结和推荐


    EHHD024A0A Hammerhead™ 系列是一款高性能的DC-DC转换器模块,具备广泛的输入电压范围、高效率及可靠的安全特性。其独特的设计使其适用于多种应用场景,特别是分布式电源架构和工业自动化领域。鉴于其强大的功能和市场竞争力,我们强烈推荐使用此模块来构建高效稳定的电源系统。

EHHD024A0A41Z参数

参数
包装方式 托盘

EHHD024A0A41Z厂商介绍

OMNION POWER是一家专注于提供电源解决方案的公司,其主营产品涵盖了多种电源设备,包括但不限于不间断电源(UPS)、电源适配器、电池和电源管理系统等。这些产品广泛应用于数据中心、工业自动化、医疗设备、通信基站等多个领域,为各种设备提供稳定、可靠的电力支持。

OMNION POWER的产品分类主要包括:

1. 不间断电源(UPS):为关键设备提供持续电力,确保在电网不稳定或停电时设备能够正常运行。
2. 电源适配器:为电子设备提供适配的电源,确保设备能够安全、高效地运行。
3. 电池:包括铅酸电池、锂电池等,用于存储电能,为设备提供备用电源。
4. 电源管理系统:监控和管理电源设备,提高能源效率,减少能耗。

OMNION POWER的优势在于:

- 高品质:提供符合国际标准的高品质电源产品。
- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 定制服务:根据客户需求提供定制化的电源解决方案。
- 售后服务:提供全面的技术支持和售后服务,确保客户满意度。

OMNION POWER致力于为客户提供高效、可靠的电源解决方案,以满足不同行业和应用场景的需求。

EHHD024A0A41Z数据手册

厂牌 PDF简要描述 下载
OMNION POWER OMNION POWER EHHD024A0A41Z EHHD024A0A41Z数据手册
