TDC-GP225KT&R

产品分类: 其他接口芯片
产品描述:
供应商型号:
供应商:
标准整包数: 0
SCIOSENSE/济南睿感 其他接口芯片 TDC-GP225KT&R

TDC-GP225KT&R概述

    TDC-GP22 Ultrasonic-Flow-Converter 技术手册解析

    1. 产品简介


    TDC-GP22 是一款专为超声波热量表和水表设计的双通道时间-数字转换器,由 ScioSense(原 ams AG、Applied Sensors GmbH、acam-messelectronic GmbH 或 Cambridge CMOS Sensors)生产。它作为 TDC-GP21 的升级版本,在保持 100% 管脚兼容的同时,增加了多项新功能,如第一波检测能力,从而使其非常适合高动态范围的超声波水表应用。其核心功能包括时间测量模式和温度测量单元,具备宽泛的工作温度范围和出色的低功耗特性。

    2. 技术参数


    - 绝对最大额定值:供电电压范围为 0 至 4 V;存储温度范围为 -55 至 150°C;ESD 额定值为每个引脚 > 2 kV。
    - 推荐操作条件:核心供电电压为 2.5 至 3.6 V;I/O 供电电压同上;环境温度范围为 -40 至 125°C。
    - 直流特性:典型输出高电平电压为 0.8 Vio,低电平电压为 0.2 Vio;I/O 口驱动电流可达 48 mA。
    - 时间测量单元:最高分辨率可达 22 ps;测量范围覆盖 700 ns 到 4 ms。
    - 温度测量单元:具备 2 或 4 个传感器端口,支持 PT500/PT1000 温度传感器,分辨率为 16.0 到 17.5 位。
    - 供电和接口:采用 32 kHz 晶体振荡器,最高串行时钟频率可达 20 MHz。

    3. 产品特点和优势


    TDC-GP22 的主要优势在于其高精度的时间测量能力和优秀的温度补偿功能。通过集成的模拟开关和第一波检测机制,它可以有效地检测信号强度并实现长期信号衰减的自动补偿。此外,其内置的温度测量单元能够提供高分辨率的温度数据,适合于需要精准温度测量的应用场合。在节能方面,其低功耗特性使得在电池供电系统中也能高效运行。

    4. 应用案例和使用建议


    TDC-GP22 广泛应用于超声波热量表和水表领域。例如,它可以用于监测家庭用水量,确保准确计费。对于实际应用,建议根据具体应用需求选择合适的温度传感器类型,并结合系统的其他组件进行整体优化,以提高系统的稳定性和准确性。

    5. 兼容性和支持


    TDC-GP22 与各种标准的电子元器件和设备高度兼容。ScioSense 提供了详细的技术支持和客户服务,用户可以通过官网或直接联系销售团队获取帮助。此外,文档中提供了详尽的故障报告和最新变更记录,有助于用户及时发现并解决问题。

    6. 常见问题与解决方案


    1. 问题:设备在启动时无法正常工作。
    - 解决方案:检查供电电压是否在规定范围内,确保所有连接稳固无误。
    2. 问题:温度测量不准确。
    - 解决方案:确认所使用的温度传感器是否正确配置,并重新校准温度测量单元。
    3. 问题:信号质量不稳定。
    - 解决方案:检查输入信号线是否受到干扰,必要时添加滤波电路。

    7. 总结和推荐


    总体而言,TDC-GP22 是一款高性能、多功能且易于集成的时间-数字转换器。其高精度的时间测量能力和稳定的温度补偿特性,使其成为超声波计量领域的理想选择。强烈推荐给那些需要高精度、高可靠性的应用场景。无论是家庭自动化还是工业计量,TDC-GP22 都能展现出色的表现。

TDC-GP225KT&R参数

参数

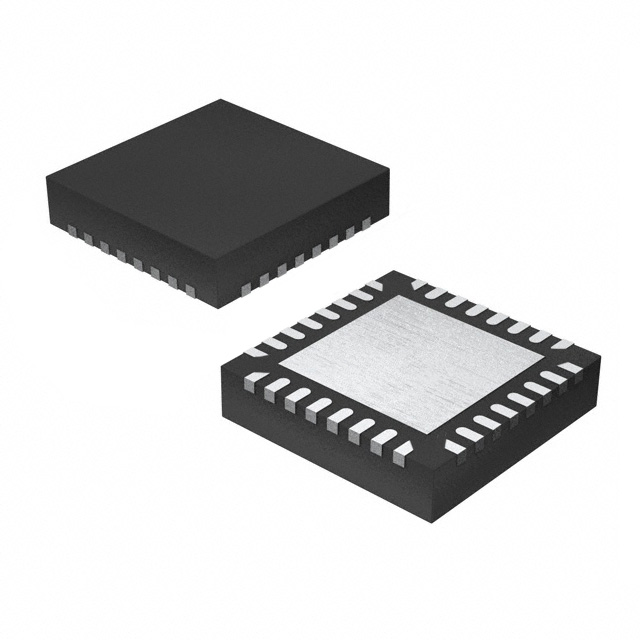

通用封装 QFN-32
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

TDC-GP225KT&R厂商介绍

ScioSense是一家总部位于荷兰的高科技公司,专注于开发和生产高性能的传感器和测量设备。公司的主要产品包括气体传感器、湿度传感器和温度传感器等,广泛应用于环境监测、工业自动化、医疗健康和智能家居等领域。

ScioSense的产品分类主要包括:
1. 气体传感器:用于检测环境中的特定气体,如二氧化碳、挥发性有机化合物(VOCs)等。
2. 湿度传感器:用于测量环境湿度,适用于空调、加湿器等设备。
3. 温度传感器:用于测量环境温度,广泛应用于各种工业和民用设备。

ScioSense的优势在于:
1. 高精度:公司拥有先进的传感器技术和严格的质量控制,确保产品的测量精度和稳定性。
2. 低功耗:产品采用低功耗设计,适合长时间连续工作。
3. 易于集成:产品具有标准化的接口和协议,方便与各种设备和系统进行集成。
4. 定制化服务:公司提供定制化服务,根据客户需求开发特定功能的传感器和测量设备。

TDC-GP225KT&R数据手册

厂牌 PDF简要描述 下载
SCIOSENSE/济南睿感 其他接口芯片 SCIOSENSE/济南睿感 TDC-GP225KT&R TDC-GP225KT&R数据手册

TDC-GP225KT&R封装设计

查看详情并下载
Symbol
Footprint
3D Model
