ED-HMI2220-101CC-1832

产品分类:
产品描述:
供应商型号: SG-ED-HMI2220-101CC-1832
供应商: 云汉优选
标准整包数: 1
EDATEC/上海晶珩  ED-HMI2220-101CC-1832

ED-HMI2220-101CC-1832概述

    #

    产品简介

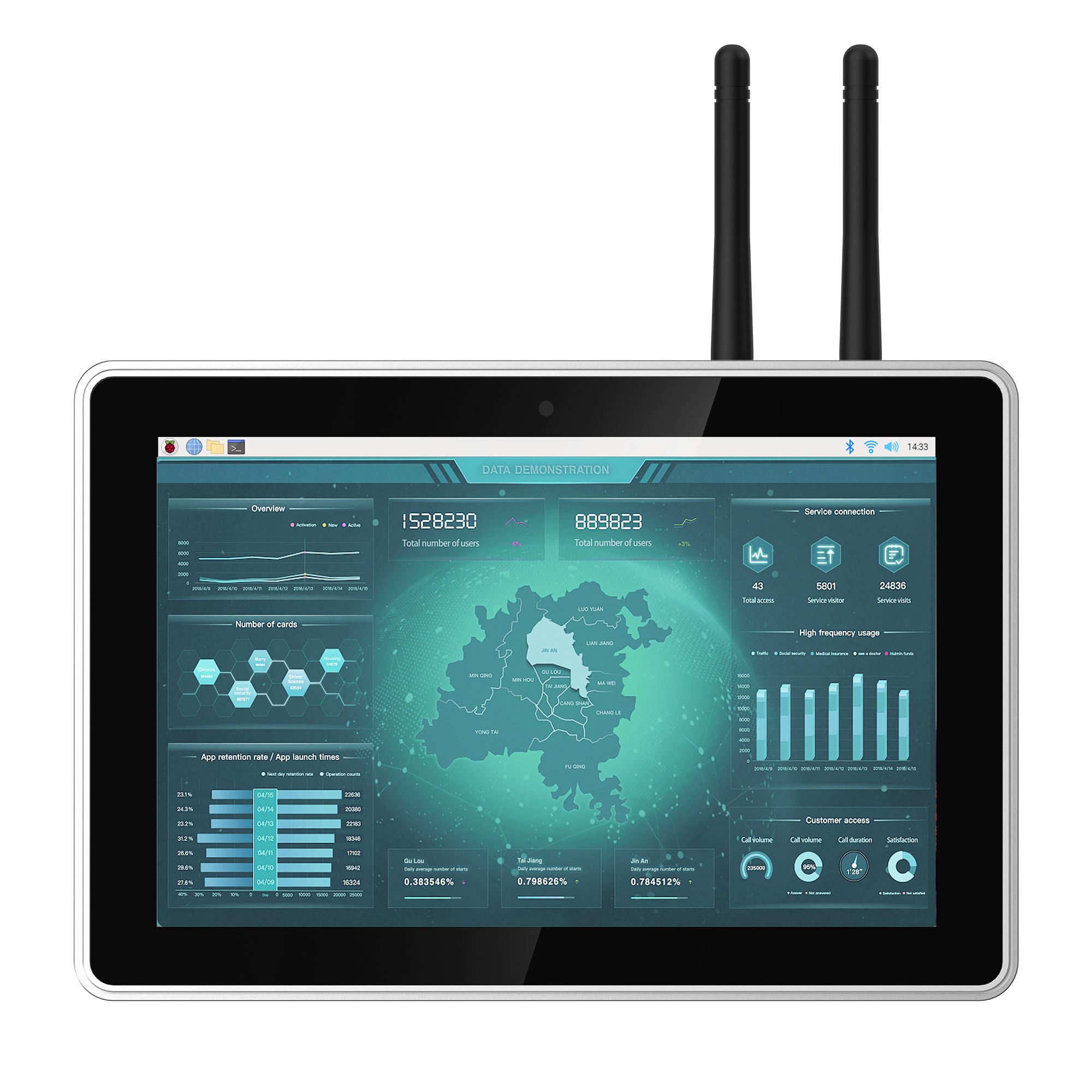

    ED-HMI2220-101C 是一款采用Raspberry Pi Compute Module 4 (CM4) 的工业级人机界面(HMI)。它具有一个10.1英寸的TFT显示屏,分辨率为1280x800像素,支持多点电容触摸屏。该产品广泛应用于工业自动化、智能楼宇控制、医疗设备及各类物联网系统等领域。

    技术参数


    处理器与内存
    - CPU:Broadcom BCM2711,四核Arm Cortex-A72 (ARM v8) 64位处理器,主频可达1.5GHz
    - 内存选项:1GB、2GB、4GB、8GB LPDDR4 SDRAM
    - 存储选项:0GB、8GB、16GB、32GB eMMC存储
    - 扩展存储:通过Micro SD卡或mSATA SSD扩展
    网络与接口
    - 网络:3个千兆以太网端口
    - USB:1个USB 3.0端口(最高支持5Gbps传输速率),2个USB 2.0端口(最高支持480Mbps传输速率)
    - HDMI:1个HDMI端口,支持4K 60Hz显示
    - 扩展GPIO:多个GPIO引脚,可连接外部扩展模块
    - 无线:2.4GHz和5GHz双频Wi-Fi,蓝牙5.0,4G LTE(可选)
    显示屏与触摸屏
    - 屏幕尺寸:10.1英寸TFT显示屏
    - 分辨率:1280x800
    - 触摸屏:多点电容触摸屏,最多支持10点触控
    - 触摸屏硬度:6H
    其他功能
    - 背光亮度:400cd/m²
    - 亮度响应时间:30ms
    - 视角:左右上下均可达80度
    - 面板厚度:41mm
    - 尺寸:258mm x 172mm x 41mm (宽x深x高)
    - 重量:1.2kg
    - 工作温度范围:-20°C至60°C
    - 存储温度范围:-25°C至60°C
    - 湿度范围:5%至95%(非凝结)

    产品特点和优势


    ED-HMI2220-101C的主要优势在于其高性能的处理器、丰富的接口配置以及广泛的无线网络支持。这些特性使得它非常适合于需要高速数据处理和复杂操作的应用场合。此外,集成的超级电容器(可选)可以作为备份电源,确保在断电情况下系统的连续运行。其支持多种操作系统和扩展模块也增强了其在不同应用场景下的灵活性和易用性。

    应用案例和使用建议


    应用案例
    1. 工业自动化:使用HMI监控生产线状态,实现远程操作和数据收集。
    2. 智能楼宇控制:用于楼宇管理系统中的温度、湿度控制以及安全监控。
    3. 医疗设备:在手术室中用于实时数据监测和患者状态记录。
    使用建议
    - 在安装时需考虑设备的工作环境,避免极端温度和湿度。
    - 根据实际需求选择适当的存储和无线网络模块,以达到最佳性能。
    - 利用GPIO引脚进行外部扩展,增强系统的功能和适应性。

    兼容性和支持


    ED-HMI2220-101C设计符合多项国际标准,如CE和FCC认证,这表明其在电气特性和电磁兼容性方面达到了高标准。产品兼容VESA标准支架安装,并提供多种电源适配器以适应不同地区的电力需求。此外,EDA Technology公司还提供电话和技术支持服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    问题1:无法正常启动
    - 解决方案:检查电源线和电池是否正确连接;确认系统分区和启动顺序是否正确设置。
    问题2:触摸屏反应迟钝
    - 解决方案:更新触摸屏驱动程序;清洁触摸屏表面;检查触摸屏控制器连接。
    问题3:Wi-Fi连接不稳定
    - 解决方案:重启设备;重新设置Wi-Fi网络连接;更新无线模块的固件。

    总结和推荐


    综上所述,ED-HMI2220-101C是一款性能强大、功能丰富且高度灵活的工业级人机界面产品。无论是硬件性能还是软件支持,都表现出色。特别是在复杂的工业应用场景中,它能够为用户提供可靠的数据交互体验。因此,强烈推荐给需要高性能HMI设备的企业和个人。

ED-HMI2220-101CC-1832参数

参数
包装方式 盒装

ED-HMI2220-101CC-1832厂商介绍

EDATEC公司是一家专注于提供先进电子制造服务的公司,其主要产品包括电子组件和系统。以下是EDATEC公司的一些主要产品分类和应用领域:

1. 电子组件:EDATEC提供各种电子组件,包括电阻、电容、电感、二极管、晶体管等,这些组件广泛应用于消费电子、工业控制、通信设备、汽车电子等领域。

2. 电路板:EDATEC设计和制造各种类型的电路板,如PCB、FPCB、RFPCB等,这些电路板被广泛应用于计算机、通信、医疗设备、汽车电子等高科技领域。

3. 电子系统:EDATEC还提供完整的电子系统解决方案,包括电源管理系统、信号处理系统、控制系统等,这些系统被广泛应用于****、**、工业自动化等领域。

EDATEC的优势在于:

1. 技术创新:EDATEC不断进行技术创新,开发出性能更优、可靠性更高的电子组件和系统。

2. 定制服务:EDATEC提供定制化的电子制造服务,满足客户的个性化需求。

3. 质量控制:EDATEC拥有严格的质量控制体系,确保产品的可靠性和一致性。

4. 快速响应:EDATEC能够快速响应客户需求,提供及时的技术支持和服务。

ED-HMI2220-101CC-1832数据手册

厂牌 PDF简要描述 下载
EDATEC/上海晶珩 EDATEC/上海晶珩 ED-HMI2220-101CC-1832 ED-HMI2220-101CC-1832数据手册
