ED-CM4IO-02SD-C概述

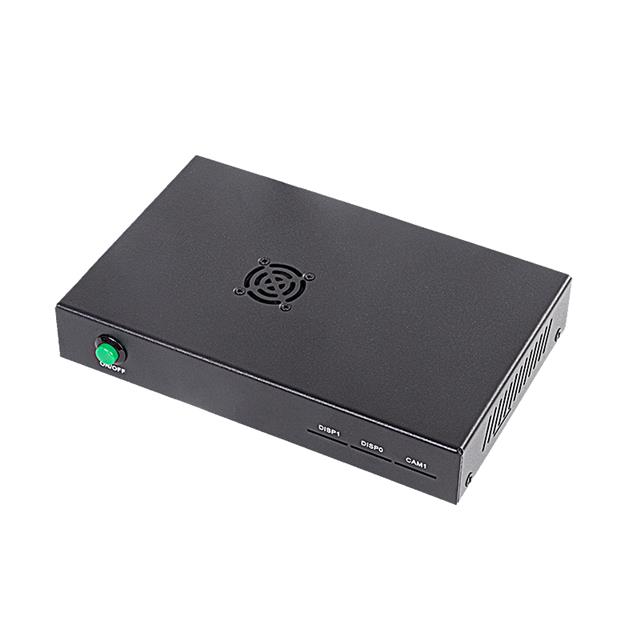

    ED-CM4IO Computer: A Comprehensive Technical Overview

    1. 产品简介


    ED-CM4IO Computer 是一款基于Raspberry Pi Compute Module 4(CM4)的嵌入式工业计算机。它集成了高性能的ARM Cortex-A72处理器,支持多种接口和功能,适用于广泛的工业应用领域,如广告显示、智能制造和开发工具。

    2. 技术参数


    ED-CM4IO Computer的主要技术参数如下:
    - CPU: Broadcom BCM2711 4核心ARM Cortex-A72 (ARM v8),1.5GHz,64位处理器
    - 内存: 可选配置为1GB / 2GB / 4GB / 8GB
    - eMMC: 可选配置为0GB / 8GB / 16GB / 32GB
    - 存储: 可选microSD卡或内置eMMC
    - 以太网: 1x千兆以太网
    - 无线通信: 支持2.4G/5.8G双频Wi-Fi和蓝牙5.0
    - HDMI: 2x标准HDMI端口
    - 显示接口: 2x DSI(显示屏接口)
    - 摄像头接口: 2x CSI(摄像头接口)
    - USB: 2x USB 2.0 Type A端口,1x USB微-B端口用于eMMC烧录
    - 扩展接口: 1x 40针GPIO扩展接口
    - 电源管理: 1x实时时钟RTC,1x可调节速度风扇控制接口
    - 尺寸: 180(L) x 120(W) x 36(H) mm

    3. 产品特点和优势


    ED-CM4IO Computer具备以下几个显著的特点和优势:
    - 高性能处理器: 采用高性能的Broadcom BCM2711处理器,能够满足复杂计算任务的需求。
    - 丰富的接口: 配备多种接口,如HDMI、USB、网络接口、摄像头接口和GPIO扩展接口,适用范围广泛。
    - 灵活的存储选项: 支持不同的内存和存储配置,满足不同应用场景的需求。
    - 强大的无线通信能力: 支持双频Wi-Fi和蓝牙5.0,便于物联网和远程通信。
    - 工业级设计: 全金属外壳设计,提供良好的耐用性和可靠性。

    4. 应用案例和使用建议


    ED-CM4IO Computer在多个领域都有广泛的应用,例如:
    - 广告显示: 可用于创建高分辨率的数字标牌系统。
    - 智能制造: 作为工业自动化控制系统的组成部分。
    - 开发工具: 为开发者提供一个快速原型制作平台。
    使用建议:
    - 对于需要高带宽数据传输的场景,建议使用Cat6网线。
    - 在使用CAM0和DSI0接口时,需要安装两个跳线帽来连接内部I2C总线到相应的接口。

    5. 兼容性和支持


    ED-CM4IO Computer与官方Raspberry Pi OS兼容,并提供BSP软件包支持,支持在线安装和更新。对于外部天线,也提供了与Raspberry Pi CM4认证过的WiFi/BT天线,以及其他可选的4G外部天线。

    6. 常见问题与解决方案


    - 问题: micro SD卡是否可以用于系统启动?
    - 解决方案: 如果选择的是CM4 Lite(无eMMC版本),则必须使用micro SD卡来存储主文件系统。对于带有eMMC的模块,此功能不可用。

    7. 总结和推荐


    ED-CM4IO Computer是一款高性能、多功能的嵌入式工业计算机,适合多种应用场景。它的丰富接口、灵活的存储选项和强大的无线通信能力使其在市场上具有很强的竞争力。如果你正在寻找一个强大的开发平台或工业控制系统,ED-CM4IO Computer是一个值得推荐的选择。

ED-CM4IO-02SD-C参数

参数
包装方式 盒装

ED-CM4IO-02SD-C厂商介绍

EDATEC公司是一家专注于提供先进电子制造服务的公司,其主要产品包括电子组件和系统。以下是EDATEC公司的一些主要产品分类和应用领域:

1. 电子组件:EDATEC提供各种电子组件,包括电阻、电容、电感、二极管、晶体管等,这些组件广泛应用于消费电子、工业控制、通信设备、汽车电子等领域。

2. 电路板:EDATEC设计和制造各种类型的电路板,如PCB、FPCB、RFPCB等,这些电路板被广泛应用于计算机、通信、医疗设备、汽车电子等高科技领域。

3. 电子系统:EDATEC还提供完整的电子系统解决方案,包括电源管理系统、信号处理系统、控制系统等,这些系统被广泛应用于****、**、工业自动化等领域。

EDATEC的优势在于:

1. 技术创新:EDATEC不断进行技术创新,开发出性能更优、可靠性更高的电子组件和系统。

2. 定制服务:EDATEC提供定制化的电子制造服务,满足客户的个性化需求。

3. 质量控制:EDATEC拥有严格的质量控制体系,确保产品的可靠性和一致性。

4. 快速响应:EDATEC能够快速响应客户需求,提供及时的技术支持和服务。

ED-CM4IO-02SD-C数据手册

厂牌 PDF简要描述 下载
EDATEC/上海晶珩 EDATEC/上海晶珩 ED-CM4IO-02SD-C ED-CM4IO-02SD-C数据手册
