ED-CM4SEN-0108-C

产品分类: 单板计算机
产品描述:
供应商型号: 14M-ED-CM4SEN-0108-C
供应商: 云汉优选
标准整包数: 1

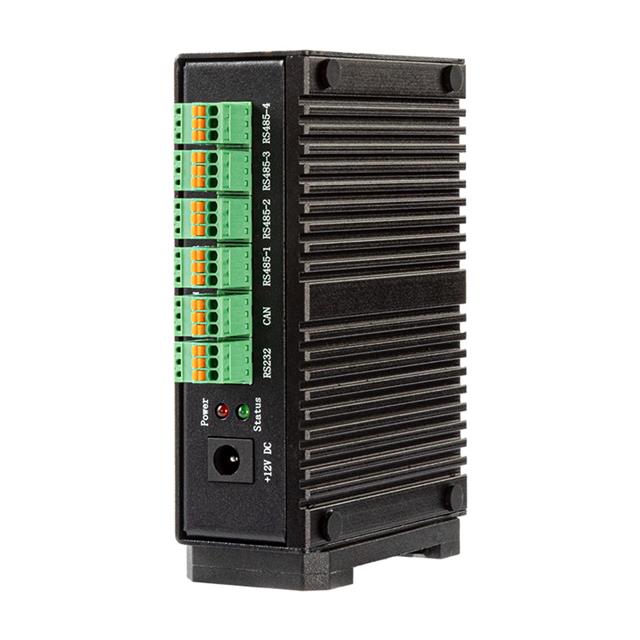

EDATEC/上海晶珩 单板计算机 ED-CM4SEN-0108-C

ED-CM4SEN-0108-C概述

    CM4 Sensing V1.2 技术手册概述

    1. 产品简介


    CM4 Sensing 是一款基于树莓派计算模块4(CM4)设计的嵌入式计算机,专为物联网(IoT)及工业现场数据采集应用而设计。它充分利用了CM4的结构灵活性,解决了CPU、无线模块和电源管理单元(PMU)的散热问题,通过外部Wi-Fi/BT天线提高了无线通信的可靠性。

    2. 技术参数


    - CPU: BCM2711 四核 ARM Cortex-A72(ARM v8),1.5GHz,64位
    - 内存: 可选 1GB / 2GB / 4GB / 8GB
    - 存储: eMMC 8GB / 16GB / 32GB 或 SD卡扩展
    - 以太网: 1x 千兆以太网
    - 无线通信: 2.4GHz/5.8GHz 双频Wi-Fi, 蓝牙5.0, 支持Quectel EC20 4G LTE模块
    - 接口: 1x HDMI,1x HDMI FPC触摸屏,1x DSI, 4x RS485, 1x RS232, 1x CAN, 1x Mini PCIe, 1x RTC, 1x蜂鸣器, 1x 5V@1A直流输出
    - 电源输入范围: V1.2版本为8V~28V, V1.1版本为8V~18V
    - 尺寸: 长102mm,宽73mm,高35mm
    - 环境温度: 工作温度范围为-25°C到60°C

    3. 产品特点和优势


    - 全面兼容性强: 兼容官方树莓派操作系统,提供BSP软件包支持,并支持在线安装和更新。
    - 灵活的数据存储方案: 支持eMMC和SD卡双重存储方案,满足不同容量需求。
    - 广泛的应用场景: 适用于工业控制、IoT网关、智能城市等多个领域。
    - 可靠的无线通信: 通过外部Wi-Fi/BT天线提高无线通信的可靠性。

    4. 应用案例和使用建议


    - 智能城市: 在智慧城市项目中,CM4 Sensing可以作为IoT网关,实现环境监测、交通监控等功能。
    - 智能工厂: 在智能工厂中,CM4 Sensing可以通过RS485、CAN总线等接口进行工业设备的数据采集和控制。
    - 使用建议: 为了确保最佳性能,建议使用CAT6网络线连接千兆以太网口,并使用适当的电源适配器保证稳定的电源输入。

    5. 兼容性和支持


    - 兼容性: 与标准树莓派设备及组件兼容,可扩展4G和其他功能模块。
    - 支持和维护: 提供官方技术支持和维护服务,客户可通过邮件和电话联系获得帮助。

    6. 常见问题与解决方案


    - 问题1: 系统启动失败
    - 解决方案: 检查eMMC存储卡连接是否正确,确保SD卡仅用于扩展存储,不可用于引导系统。
    - 问题2: Wi-Fi连接不稳定
    - 解决方案: 确保已安装最新的固件,并尝试重启设备。
    - 问题3: 4G模块无法正常工作
    - 解决方案: 检查SIM卡是否安装正确,确认运营商设置是否正确。

    7. 总结和推荐


    CM4 Sensing V1.2 是一款专为物联网和工业应用设计的高性能嵌入式计算机。其强大的硬件配置、丰富的接口和广泛的适用场景使其成为开发者的理想选择。考虑到其全面的功能和支持,我们强烈推荐使用这款产品。
    通过CM4 Sensing V1.2,用户可以在多个应用领域实现高效的数据采集和控制,从而推动工业自动化和物联网的发展。

ED-CM4SEN-0108-C参数

参数
内核数 -
速度 -
接口 -
功率 -
视频输出 -
冷却方式 -
以太网 -
核心处理器 -
芯片平台 -
包装方式 盒装
