20-101-0453

产品分类: 单板计算机
厂牌: DIGI INTERNATIONAL
产品描述: Serial 22.1MHz Rabbit 2000 通孔安装
供应商型号: 316-1089-ND
供应商: Digi-Key
标准整包数: 1

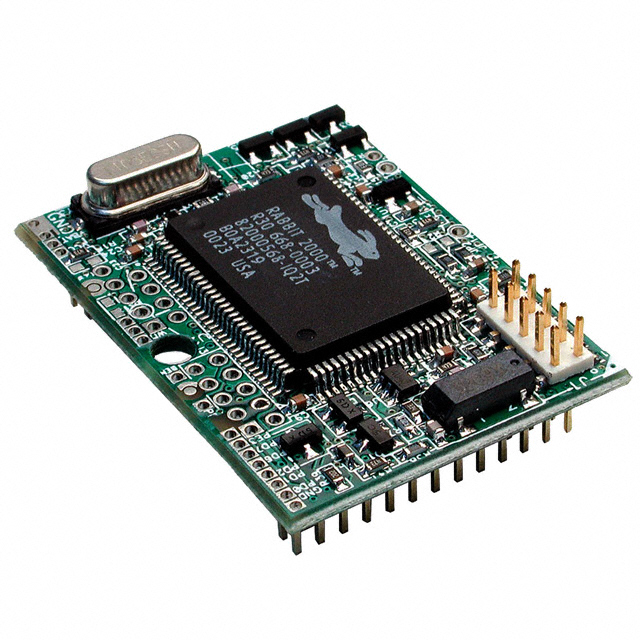

DIGI INTERNATIONAL 单板计算机 20-101-0453

20-101-0453概述

    RabbitCore RCM2300 产品技术手册

    产品简介

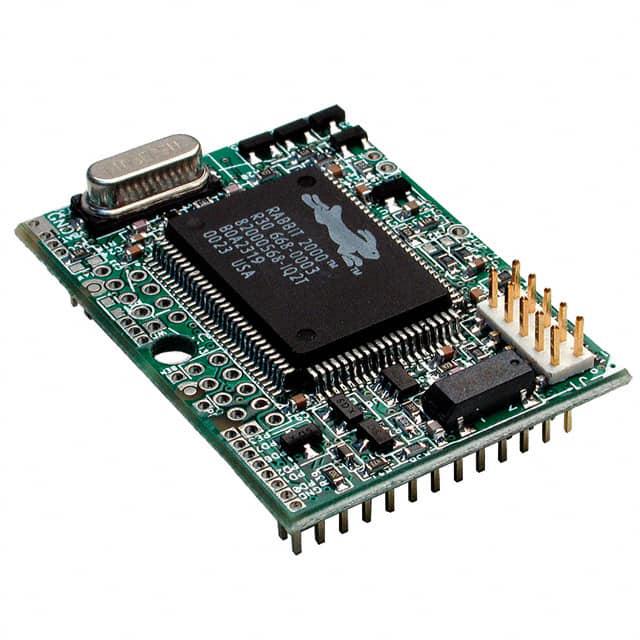

    RabbitCore RCM2300 是一款非常紧凑且功能强大的核心模块,它将高性能的 Rabbit 2000 微处理器集成到一个仅 1.15" x 1.60"(约 29.2mm x 40.6mm)大小的 PCB 上。该模块通过两个 26 针接口提供丰富的 I/O 端口,包括通用 I/O、地址线、数据线、控制线及串行端口等。RCM2300 可以方便地接入用户设计的电路板,为各种数字设备提供支持。此模块广泛应用于嵌入式系统开发、工业自动化、智能家居等领域。

    技术参数


    - 尺寸: 1.15" × 1.60" × 0.55" (29 mm × 41 mm × 14 mm)
    - 供电电压: 4.75 – 5.25 VDC (最大电流消耗为 108mA,在 22.1MHz 主频下)
    - 工作温度范围: -40°C 至 85°C
    - 湿度范围: 5%-95%,非冷凝状态
    - 存储容量: 256KB 闪存;128KB 电池支持 SRAM
    - 时钟频率: 22.1 MHz
    - I/O 数量: 57个 GPIO 引脚(含外部引脚和过孔连接器)
    - 特殊功能: 五个 8 位定时器、一个 10 位带匹配寄存器的定时器、看门狗定时器、四个串行端口

    产品特点和优势


    RCM2300 的核心优势在于其高集成度与灵活性。它不仅体积小巧,而且配备了充足的内存资源,能够满足大部分嵌入式应用的需求。此外,该模块支持动态调整时钟频率至低至 32kHz 的模式,有助于降低功耗。支持多种通信协议(如 RS-232)以及丰富的外设接口使得 RCM2300 成为一种理想的开发平台。

    应用案例和使用建议


    RCM2300 已经被成功应用于家庭安防系统、工业控制器等多个领域。例如,在智能家居项目中,可以利用其 GPIO 接口连接传感器来实现自动照明控制等功能。为了最大化发挥其潜力,建议开发者首先熟悉 Dynamic C 软件环境,并通过官方提供的示例代码快速上手。

    兼容性和支持


    RCM2300 完全兼容 RabbitLink 网络编程网关和基于以太网的 RabbitCore 模块,允许用户通过互联网远程更新固件或进行调试操作。同时,制造商提供了详尽的技术文档和支持服务,确保客户能够顺利完成项目实施。

    常见问题与解决方案


    1. 问题: 设备无法启动。
    - 解决方法: 检查电源连接是否正确,确认输入电压是否符合要求。
    2. 问题: 数据传输不稳定。
    - 解决方法: 尝试更换串口线缆,或者检查波特率设置是否匹配。
    3. 问题: 内存不足导致程序运行失败。
    - 解决方法: 使用外部存储卡扩展内存空间,或者优化现有代码结构。

    总结和推荐


    综上所述,RabbitCore RCM2300 是一款高度可靠且易于使用的嵌入式解决方案,特别适合于需要高性能但又受限于空间条件的应用场合。如果您正在寻找一款性价比高的开发工具,请毫不犹豫地选择 RCM2300!

20-101-0453参数

参数
视频输出 -
功率 -
冷却方式 -
核心处理器 Rabbit 2000
速度 22.1MHz
以太网 -
内核数 -
芯片平台 -
接口 Serial
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 盒装

20-101-0453厂商介绍

DIGI International是一家全球领先的物联网(IoT)解决方案提供商,专注于为各种行业提供嵌入式计算和网络连接解决方案。公司主营产品包括嵌入式计算机、串行设备服务器、无线设备、物联网网关和传感器等。

产品分类:
1. 嵌入式计算机:提供高性能、低功耗的嵌入式计算平台,适用于工业自动化、医疗设备等领域。
2. 串行设备服务器:实现串行设备与以太网之间的数据传输,广泛应用于远程监控、工业控制等领域。
3. 无线设备:提供Wi-Fi、蜂窝等多种无线通信模块,适用于远程数据传输、无线监控等场景。
4. 物联网网关:集成多种通信协议,实现设备与云平台之间的数据交互,适用于智慧城市、智能家居等领域。
5. 传感器:提供温度、湿度、压力等多种传感器,适用于环境监测、工业自动化等领域。

DIGI International的优势:
1. 丰富的产品线:提供多种类型的物联网解决方案,满足不同行业的需求。
2. 高度定制化:根据客户需求提供定制化的硬件和软件解决方案。
3. 强大的技术支持:提供专业的技术支持和售后服务,确保客户项目的顺利实施。
4. 广泛的应用领域:产品广泛应用于工业、医疗、能源、交通等多个行业,具有广泛的市场前景。

20-101-0453数据手册

厂牌 PDF简要描述 下载
DIGI INTERNATIONAL 单板计算机 DIGI INTERNATIONAL 20-101-0453 20-101-0453数据手册

20-101-0453封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 75.1464 ¥ 634.9871
库存: 563
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 634.98
