ED-CM4SEN-1216-4C(EU)

产品分类:
产品描述:
供应商型号: SG-ED-CM4SEN-1216-4C(EU)
供应商: 云汉优选
标准整包数: 1
EDATEC/上海晶珩  ED-CM4SEN-1216-4C(EU)

ED-CM4SEN-1216-4C(EU)概述

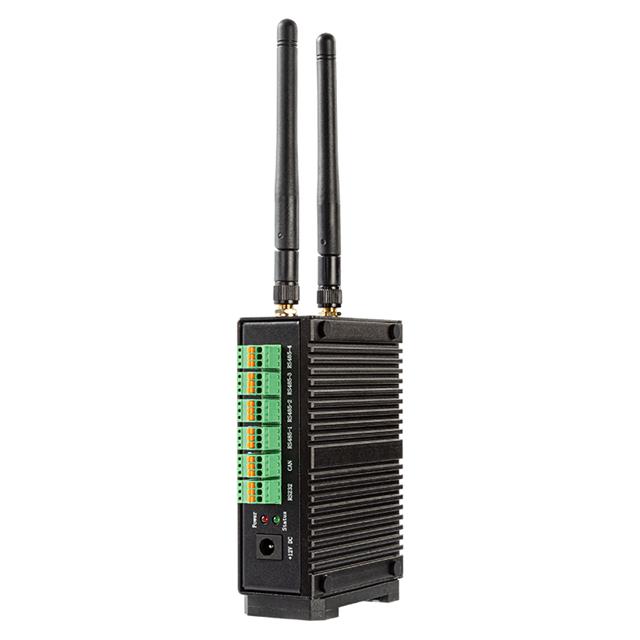

    # 高性能物联网嵌入式计算机CM4 Sensing技术手册

    产品简介


    CM4 Sensing是基于Raspberry Pi Compute Module 4(简称CM4)开发的一款嵌入式计算机,专为物联网(IoT)及工业现场数据采集应用设计。该产品充分利用了CM4的模块化结构,有效解决了CPU、无线模块及PMU散热问题,同时通过外部WIFI/BT天线显著提升了无线通信的可靠性。
    主要功能:
    - 支持多种内存配置:1GB/2GB/4GB/8GB RAM选项。
    - 提供8GB/16GB/32GB eMMC存储。
    - 集成千兆以太网接口。
    - 内置WiFi/BT模块,支持双频WiFi(2.4GHz/5.8GHz)和蓝牙5.0。
    - 支持Quectel EC20 4G LTE模块。
    - 支持标准HDMI接口及FPC触摸屏。
    - 配备多个串行端口(RS232、RS485、CAN),适合工业级应用。
    - 提供实时时钟、蜂鸣器等外围设备。
    应用领域:
    - 工业控制
    - IoT网关
    - 智能城市
    - 智能制造
    - 智能物流

    技术参数


    | 参数 | 描述 |

    | CPU | BCM2711 4核,ARM Cortex-A72(ARM v8),1.5GHz,64位 |
    | 内存 | 1GB/2GB/4GB/8GB可选 |
    | 存储 | eMMC:8GB/16GB/32GB可选;支持TF卡扩展 |
    | 网络接口 | 1个千兆以太网 |
    | 无线通信 | 双频WiFi(2.4GHz/5.8GHz),蓝牙5.0 |
    | 4G模块 | 支持Quectel EC20 4G LTE模块 |
    | HDMI接口 | 1个标准HDMI |
    | USB接口 | 2个USB 2.0 Type-A;1个集成于Mini PCIe;1个用于eMMC烧录 |
    | 串行接口 | 1个RS232,4个RS485,1个CAN |
    | 电源输入范围 | V1.2版本:8V~28V;V1.1版本:8V~18V |
    | 尺寸 | 102(L) × 73(W) × 35(H) mm |
    | 工作温度 | -25℃~60℃ |

    产品特点和优势


    独特功能:
    1. 灵活配置:提供多种内存和存储组合,满足不同应用场景需求。
    2. 高性能无线通信:内置双频WiFi和蓝牙5.0,外接4G LTE模块实现高速连接。
    3. 丰富接口:多串行接口(RS232、RS485、CAN)和USB接口适配性强。
    4. 金属外壳:全金属外壳设计,兼具散热性能与防护能力。
    5. BSP软件支持:兼容官方Raspberry Pi OS,提供完整的软件包支持。
    市场竞争力:
    - 高性价比:相比同类产品,提供了更高的配置和更丰富的功能。
    - 易用性:兼容多种扩展模块,适合快速部署。
    - 稳定性:工业级设计,适合恶劣环境下的长期运行。

    应用案例和使用建议


    应用案例:
    1. 工业自动化控制:通过RS485和CAN接口,连接传感器和执行器实现工业现场的数据采集与控制。
    2. 智能交通系统:结合4G模块和GPS功能,实现车辆定位及实时数据传输。
    3. 智能家居网关:利用WiFi和蓝牙模块,构建家庭设备的互联互通。
    使用建议:
    1. 电源管理:建议使用12V电源适配器,确保稳定供电。
    2. 数据存储优化:使用大容量TF卡扩展存储,合理分配系统代码与应用数据。
    3. 散热处理:在高温环境下需注意散热片的安装位置,避免过热导致性能下降。

    兼容性和支持


    兼容性:
    - 支持Raspberry Pi生态系统中的大部分扩展模块。
    - 与主流操作系统兼容,如Linux(Raspbian)、Windows IoT等。
    厂商支持:
    - 提供详细的文档和技术支持。
    - 定期更新固件及驱动程序,确保最佳性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动失败 | 检查电源连接是否正确,尝试更换电源适配器。 |
    | WiFi信号弱 | 确保外接WiFi天线已正确安装并接触良好。 |
    | 数据存储不足 | 更换更高容量的TF卡或升级存储模块。 |

    总结和推荐


    综合评估:
    CM4 Sensing凭借其强大的硬件配置、丰富的接口选项及工业级稳定性,成为物联网和工业应用的理想选择。产品在灵活性、可靠性和性价比方面表现优异。
    推荐结论:
    强烈推荐使用CM4 Sensing!无论是中小型项目还是大规模工业部署,它都能提供卓越的支持和服务,助力用户快速实现创新目标。

ED-CM4SEN-1216-4C(EU)参数

参数
包装方式 盒装

ED-CM4SEN-1216-4C(EU)厂商介绍

EDATEC公司是一家专注于提供先进电子制造服务的公司,其主要产品包括电子组件和系统。以下是EDATEC公司的一些主要产品分类和应用领域:

1. 电子组件:EDATEC提供各种电子组件,包括电阻、电容、电感、二极管、晶体管等,这些组件广泛应用于消费电子、工业控制、通信设备、汽车电子等领域。

2. 电路板:EDATEC设计和制造各种类型的电路板,如PCB、FPCB、RFPCB等,这些电路板被广泛应用于计算机、通信、医疗设备、汽车电子等高科技领域。

3. 电子系统:EDATEC还提供完整的电子系统解决方案,包括电源管理系统、信号处理系统、控制系统等,这些系统被广泛应用于****、**、工业自动化等领域。

EDATEC的优势在于:

1. 技术创新:EDATEC不断进行技术创新,开发出性能更优、可靠性更高的电子组件和系统。

2. 定制服务:EDATEC提供定制化的电子制造服务,满足客户的个性化需求。

3. 质量控制:EDATEC拥有严格的质量控制体系,确保产品的可靠性和一致性。

4. 快速响应:EDATEC能够快速响应客户需求,提供及时的技术支持和服务。

ED-CM4SEN-1216-4C(EU)数据手册

厂牌 PDF简要描述 下载
EDATEC/上海晶珩 EDATEC/上海晶珩 ED-CM4SEN-1216-4C(EU) ED-CM4SEN-1216-4C(EU)数据手册

ED-CM4SEN-1216-4C(EU)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1627.1541
50+ ¥ 1564.5713
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1627.15
