ED-HMI3020-070C-04001-P概述

    ED-HMI3020-070C 高性能工业级面板PC技术手册

    产品简介

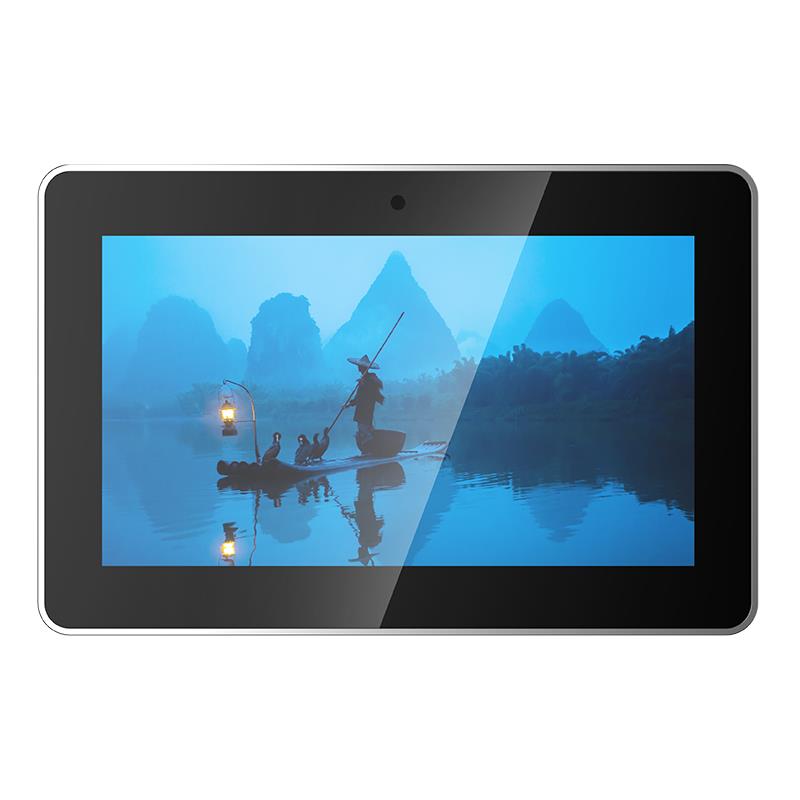

    ED-HMI3020-070C 是一款基于Raspberry Pi 5的高性能工业级面板PC。它具有7.0英寸TFT触摸屏,分辨率为1024x600像素,采用多点电容触摸屏技术。该产品设计用于各种工业应用,包括自动化控制、监控系统和人机交互界面。

    技术参数


    - 显示屏:7.0英寸TFT,分辨率1024x600,亮度400cd/m²,对比度800:1,视角16.7百万色,响应时间30ms。
    - 处理器:Broadcom BCM2712 2.4GHz四核64位Arm Cortex-A76 CPU。
    - 内存:可选4GB或8GB LPDDR4X RAM。
    - 存储:支持Micro SD卡(最高64GB)和M.2 NVMe SSD(最高256GB)扩展。
    - 接口:1个千兆以太网端口(支持PoE),2个USB 3.0端口,2个USB 2.0端口,1个RS232端口,1个RS485端口,1个3.5mm音频输出口,1个3.5mm音频输入口,1个Micro HDMI端口。
    - 摄像头:内置800万像素前置摄像头(可选)。
    - 无线连接:Wi-Fi(双频802.11ac),蓝牙5.0/蓝牙低功耗(BLE)。
    - 电源:5V DC,最大功率消耗25W。
    - 操作系统:支持多种Raspberry Pi OS版本(32位和64位)。
    - 工作环境:工作温度范围-25°C至60°C,存储温度范围-25°C至60°C,湿度5%至95%(非凝结)。
    - 认证:FCC认证(47 CFR Part 15 Subpart B),CE认证(EN IEC 62368-1等标准)。

    产品特点和优势


    1. 高性能处理器:采用Broadcom BCM2712四核64位Arm Cortex-A76 CPU,提供强大的计算能力。
    2. 高分辨率触摸屏:7.0英寸TFT触摸屏,分辨率1024x600,支持多点触控,适合工业环境下的操作。
    3. 灵活的存储扩展:支持Micro SD卡和M.2 NVMe SSD扩展,满足不同应用需求。
    4. 丰富的接口:提供多个USB端口、以太网端口和串行通信接口,方便连接外部设备。
    5. 强固设计:采用铝制CNC加工+金属板外壳,无风扇设计,提供优秀的散热性能。
    6. 无线连接功能:内置Wi-Fi和蓝牙,支持无线网络接入和短距离通信。
    7. 内置摄像头:可选内置800万像素摄像头,适用于需要视频捕捉的应用场景。
    8. 内置时钟和报警功能:带有RTC时钟和内置蜂鸣器,确保系统运行正常。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制:用于实时数据采集和控制系统。
    - 监控系统:用于环境监测、安防监控等。
    - 人机交互界面:用于工业现场的操作面板。
    使用建议:
    - 在选择内存和存储容量时,根据具体应用场景的需求进行配置,避免资源浪费。
    - 使用时注意环境温度和湿度,确保在规定的范围内运行。
    - 定期检查无线连接的状态,确保稳定的数据传输。

    兼容性和支持


    兼容性:
    - 支持多种Raspberry Pi OS版本(32位和64位)。
    - 提供Micro SD卡和M.2 NVMe SSD扩展插槽,便于存储扩展。
    - 内置Wi-Fi和蓝牙模块,方便无线连接。
    支持和服务:
    - EDA Technology Co., LTD提供技术支持和售后服务。
    - 客户可以通过电话和电子邮件联系销售和技术支持团队。

    常见问题与解决方案


    问题1:启动时无法识别存储设备。
    解决方案:确认Micro SD卡或M.2 NVMe SSD已正确插入,并检查设备驱动程序是否安装正确。
    问题2:屏幕显示异常。
    解决方案:尝试重启设备,检查显示屏连接线是否松动。若问题依旧,请联系技术支持。
    问题3:设备无法连接到网络。
    解决方案:确认Wi-Fi设置正确,检查设备天线是否完好。如果问题依然存在,请尝试重新启动路由器或更换网络连接方式。

    总结和推荐


    ED-HMI3020-070C是一款面向工业应用的高性能面板PC,具备强大的处理能力、高分辨率触摸屏、灵活的存储扩展能力和丰富的接口。该产品非常适合于工业自动化控制、监控系统及人机交互界面等领域。鉴于其出色的技术参数和广泛的应用场景,我们强烈推荐该产品给需要高性能工业级面板PC的客户。

ED-HMI3020-070C-04001-P参数

参数
安装方式 面板安装
包装方式 盒装
