ED-CM4SEN-0232-4C(EU)

产品分类: 其他工具
产品描述:
供应商型号: SG-ED-CM4SEN-0232-4C(EU)
供应商: 云汉优选
标准整包数: 1
EDATEC/上海晶珩 其他工具 ED-CM4SEN-0232-4C(EU)

ED-CM4SEN-0232-4C(EU)概述

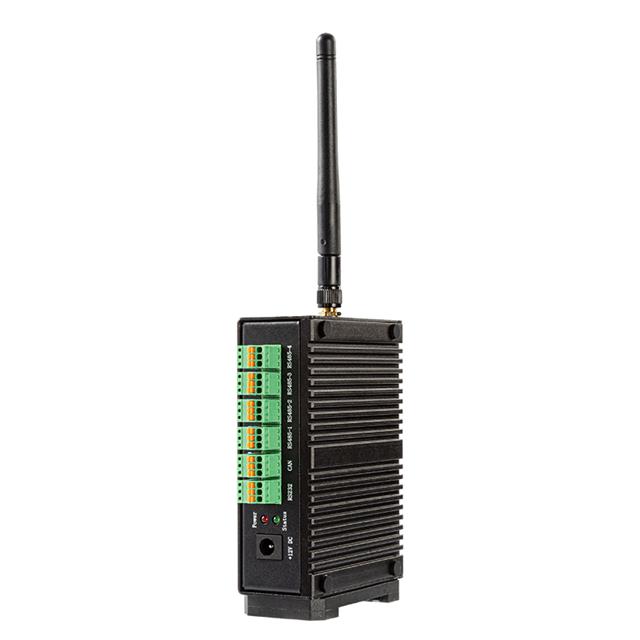

    CM4 Sensing: An Embedded Computer for IoT and Industrial Applications

    1. 产品简介


    CM4 Sensing 是一款基于 Raspberry Pi Compute Module 4(以下简称 CM4)设计的嵌入式计算机,专为物联网(IoT)和工业现场数据采集应用而设计。它充分利用了 CM4 的结构灵活性来解决 CPU、无线模块及 PMU 的散热问题,并通过外部 WiFi/BT 天线提升了无线通信的可靠性。
    主要功能与应用领域:
    - CPU: BCM2711 四核,ARM Cortex-A72(ARM v8),主频 1.5GHz,64位
    - 内存: 可选 1GB / 2GB / 4GB / 8GB
    - 存储: eMMC 可选 8GB / 16GB / 32GB,也可支持 TF 卡扩展
    - 网络: 1个千兆以太网接口
    - 无线通信: 支持双频 WiFi(2.4GHz/5.8GHz),蓝牙 5.0,4G LTE 通信
    - 接口: HDMI 接口,4个 RS485 接口,1个 RS232 接口,1个 CAN 接口
    - 适用领域: 工业控制、物联网网关、智慧城市、智能工业、智能制造业

    2. 技术参数


    CM4 Sensing 技术参数详细如下:
    | 参数 | 描述 |

    | CPU | BCM2711 四核,ARM Cortex-A72,1.5GHz,64位 |
    | 内存 | 1GB / 2GB / 4GB / 8GB |
    | 存储 | eMMC 8GB / 16GB / 32GB;支持 TF 卡扩展 |
    | 网络 | 1x 千兆以太网 |
    | 无线通信 | 双频 WiFi(2.4GHz/5.8GHz),蓝牙 5.0,4G LTE |
    | 接口 | HDMI 接口,4x RS485 接口,1x RS232,1x CAN |
    | 电源输入范围 | V1.2 版本 8V~28V,V1.1 版本 8V~18V |
    | 尺寸 | 102(L) x 73(W) x 35(H) mm |
    | 操作温度范围 | -25°C 至 60°C |

    3. 产品特点和优势


    CM4 Sensing 具备以下独特功能和优势:
    - 全面的功能集成: 包括千兆以太网、多种串行接口、可扩展存储和无线通信功能,使其适用于多种工业和物联网应用。
    - 优异的可靠性: 通过外部天线提升无线通信的可靠性,解决了散热问题。
    - 广泛的兼容性: 支持官方 Raspberry Pi OS,提供了软件包支持,支持在线安装和更新。

    4. 应用案例和使用建议


    应用案例:
    - 智慧城市: 在智慧城市的交通管理系统中,CM4 Sensing 可用于数据采集和处理。
    - 智能制造: 在智能工厂环境中,CM4 Sensing 可用于监控生产流程和设备状态。
    使用建议:
    - 电源管理: 建议使用 12V 电源适配器以确保稳定运行。
    - 数据安全: 由于 eMMC 仅支持软件烧录,建议在操作时注意安全性,防止恶意烧录。
    - 散热考虑: 选择合适的工作环境,确保设备不会因过热而损坏。

    5. 兼容性和支持


    CM4 Sensing 兼容多种无线标准和存储扩展选项,支持官方 Raspberry Pi OS,提供软件包支持和在线安装更新服务。厂商提供了详细的技术文档和客户支持。

    6. 常见问题与解决方案


    - 问题 1: 设备启动失败。
    - 解决方案: 检查电源输入范围是否符合要求,确认电池电压是否正常。

    - 问题 2: 无线连接不稳定。
    - 解决方案: 更换外部天线,检查天线连接是否牢固。
    - 问题 3: 数据存储问题。
    - 解决方案: 检查 SD 卡容量是否足够,确认 SD 卡已正确插入并格式化。

    7. 总结和推荐


    CM4 Sensing 是一款高性能、多功能的嵌入式计算机,专为工业和物联网应用设计。其强大的计算能力、多种接口和良好的兼容性使其成为各种应用的理想选择。强烈推荐给需要高可靠性的工业控制系统、物联网网关以及其他类似应用场景的用户。
    这篇文章涵盖了 CM4 Sensing 的产品介绍、技术参数、产品特点、应用案例、兼容性、常见问题及解决方案等内容,希望能帮助读者全面了解这款嵌入式计算机。

ED-CM4SEN-0232-4C(EU)参数

参数
安装方式 DIN导轨安装,墙壁安装
零件状态 在售
包装方式 盒装
