ZM4742A-GS08

产品分类:
产品描述:
供应商型号: ZM4742A-GS08 DO-213AB
供应商: 云汉优选
标准整包数: 5000
HXY MOSFET/深圳华轩阳电子  ZM4742A-GS08

ZM4742A-GS08概述


    产品简介


    简介

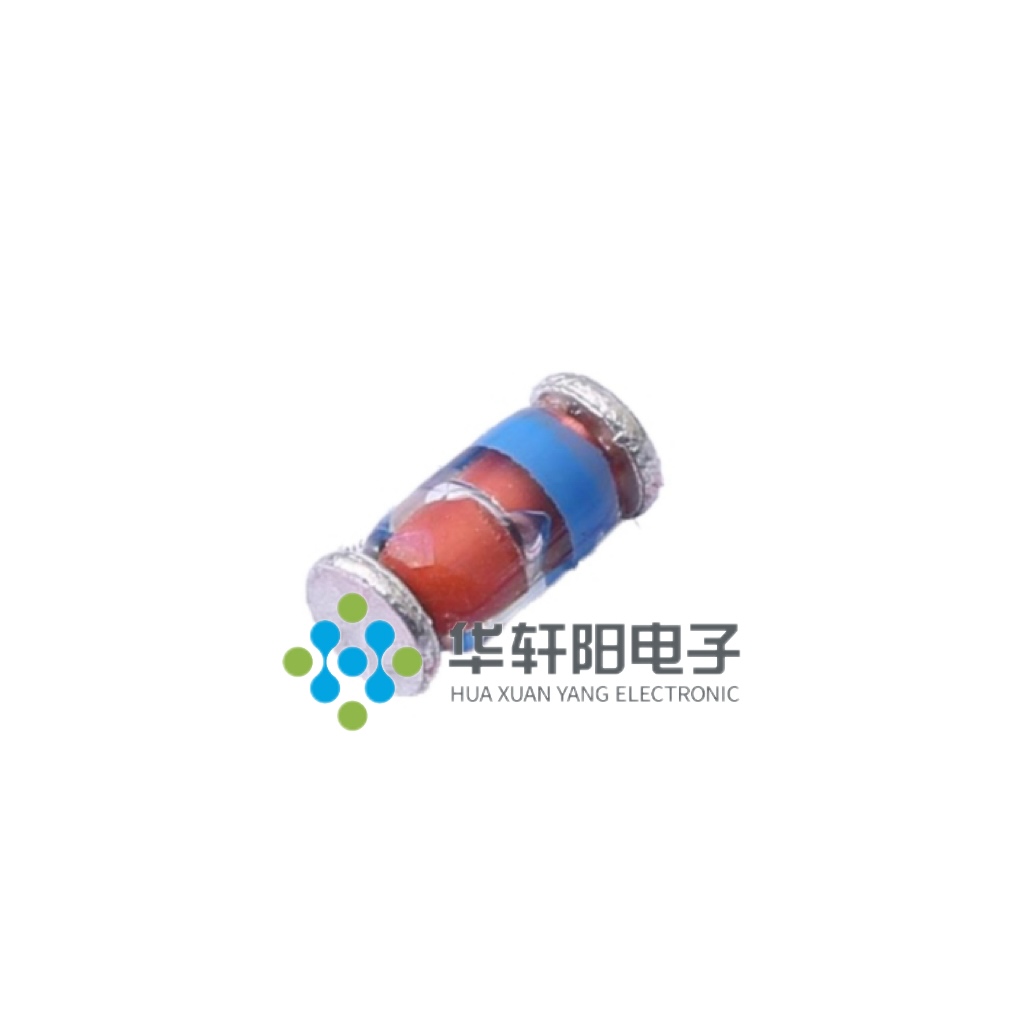

    ZM4742A-GS08 是一款硅外延平面齐纳二极管,适用于高功率稳压和削波电路。该二极管具有标准的齐纳电压容差为±10%,并具备出色的热稳定性和高可靠性。
    主要功能
    - 高精度稳压
    - 削波保护
    - 良好的热稳定性
    应用领域
    - 电源稳压器
    - 开关电源
    - 传感器接口电路
    - 工业控制设备
    - 通信设备

    技术参数


    | 参数名称 | 符号 | 值 | 单位 |
    ||
    | 功耗 | P | 1 | W |
    | 工作结温 | Tj | 175 | ℃ |
    | 存储温度范围 | Tstg | -65~+175 | ℃ |
    | 热阻 (结到环境) | RθJA | 170 | ℃/W |
    | 正向电压 (200mA) | VF | 1.2 | V |
    | 齐纳电压 @ IZT | VZ@IZT | 12 | V |
    | 动态电阻 @ IZT | ZZT@IZT | 9 | Ω |
    | 动态电阻 @ IZK | ZZK@IZK | 76 | Ω |
    | 最大浪涌电流 | IZSM | 5 | mA |
    | 最大调节电流 | IZM | 9.1 | mA |

    产品特点和优势


    - 高功率稳压能力:能够处理高功率稳压应用,适用于各种工业和商业环境。
    - 高精度齐纳电压:标准齐纳电压容差为±10%,保证了高精度的稳压效果。
    - 优秀的热稳定性:热阻低,能够在较宽的工作温度范围内保持稳定性能。
    - 良好的动态响应:动态电阻低,确保快速稳定的电压调节。
    - 高可靠性:经过严格的测试和验证,确保长时间可靠运行。

    应用案例和使用建议


    应用案例
    - 在电源稳压器中作为过压保护器件。
    - 在通信设备中用于电源滤波和稳压。
    使用建议
    - 在选择外部电阻时,确保其阻值能够满足齐纳二极管的功耗要求。
    - 在设计电路时,注意散热设计以避免因过热导致的性能下降。
    - 测试电路时,确保输入电压不超过最大额定值。

    兼容性和支持


    - 兼容性:ZM4742A-GS08 可以与多种电源和稳压器设备兼容,具体兼容性可参考技术手册。
    - 支持:Shenzhen HuaXuanYang Electronics 提供详尽的技术文档和支持服务,包括产品选型指南和技术咨询。

    常见问题与解决方案


    1. 问题:如何确定合适的外部电阻?
    - 解决方法:根据齐纳二极管的最大功耗和所需输出电压,计算出合适的外部电阻值。公式为 \( R = \frac{V{IN} - VZ}{IZ} \),其中 \( V{IN} \) 是输入电压,\( VZ \) 是齐纳电压,\( IZ \) 是所需的齐纳电流。
    2. 问题:如何处理散热问题?
    - 解决方法:在电路设计中加入散热片或散热器,并确保散热路径畅通。定期检查散热部件的性能,确保其正常工作。

    总结和推荐


    综合评估
    ZM4742A-GS08 是一款高性能的硅外延平面齐纳二极管,适用于高功率稳压和削波应用。其高精度的齐纳电压、优秀的热稳定性和可靠性使其成为工业和商业环境中不可或缺的组件。
    推荐
    强烈推荐 ZM4742A-GS08 用于需要高功率稳压和削波保护的应用场合。用户应遵循制造商的技术指导,确保正确安装和使用,以充分发挥其性能。
    通过以上分析,ZM4742A-GS08 不仅是一款技术参数优异的产品,而且在实际应用中也表现出色,值得广泛推广和使用。

ZM4742A-GS08厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

ZM4742A-GS08数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 ZM4742A-GS08 ZM4742A-GS08数据手册

ZM4742A-GS08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.4512
15000+ ¥ 0.4437
25000+ ¥ 0.4324
库存: 300000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 2256
