NCP114ASN280T1G

产品分类:
产品描述:
供应商型号: NCP114ASN280T1G TSOP-5-1.5MM
供应商: 国内现货
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子  NCP114ASN280T1G

NCP114ASN280T1G概述

    # 低dropout线性稳压器:NCP114ASN技术手册解读

    产品简介


    NCP114ASN系列是深圳华宣阳电子有限公司(Huaxuanyang Electronics CO., Ltd)推出的一款低电压差线性稳压器(Low Dropout Linear Regulator,LDO)。这款稳压器具有超低静态电流、高输出电流和宽输入电压范围等特点,适用于电池供电设备、通信设备以及音频/视频设备等多种应用场景。其独特的设计使其特别适合需要延长电池寿命的应用场合,例如便携式设备和长期待机系统。

    技术参数


    输入输出规格
    - 输入电压范围:2.0V至6.0V
    - 输出电压范围:1.2V至3.3V
    - 输出电流:最高可达300mA
    - 输出电压精度:±2%
    电气特性
    - 最大静态电流(Quiescent Current):70μA
    - 最大关断电流(Shutdown Current):1μA
    - 短路电流(Short-circuit Current):500mA
    - 电压降(Voltage Drop):当输出电压为3.3V时,电压降为90mV
    - 温度范围:-40°C至+85°C
    其他参数

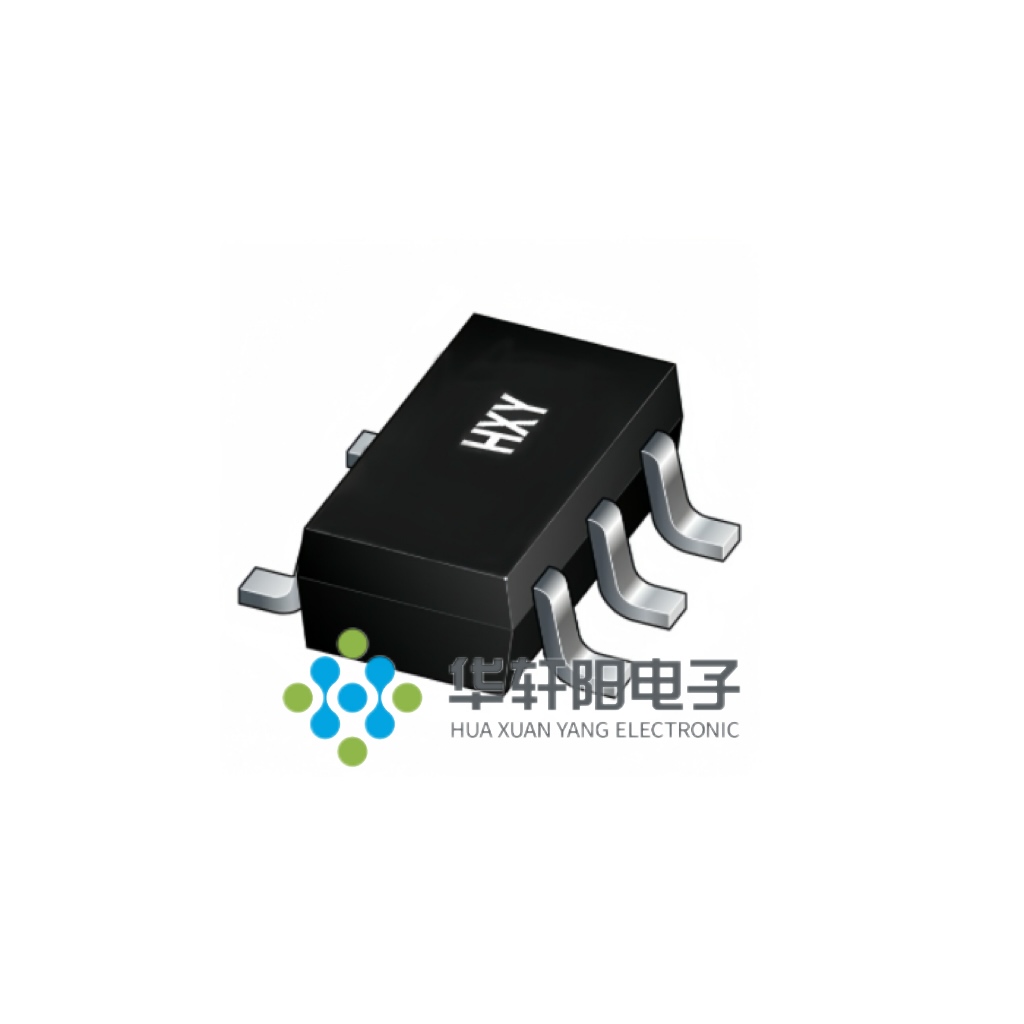

    - 封装形式:SOT-23-5L(TSOP-5-1.5mm)
    - 工作温度范围:-40°C至+85°C
    - 热阻:500°C/W
    - 功耗:200mW

    产品特点和优势


    NCP114ASN系列具有以下显著特点和优势:
    1. 超低静态电流:关断模式下静态电流仅为1μA,有效降低待机电流消耗,延长电池寿命。
    2. 高输出电流:能够提供高达300mA的稳定输出电流,适用于多种负载需求。
    3. 宽输入电压范围:输入电压范围宽广,适应不同应用场景的需求。
    4. 超低电压降:即使在满载情况下,也能保持较低的电压降,确保稳定的输出电压。
    5. 内置保护电路:集成过流保护和过压保护电路,提高设备的安全性和可靠性。

    应用案例和使用建议


    应用案例
    - 电池供电设备:在可穿戴设备和手持设备中,NCP114ASN可以确保设备在低功耗模式下的稳定运行。
    - 通信设备:在路由器和调制解调器等通信设备中,NCP114ASN能够提供稳定的电源,保证设备的正常工作。
    - 音频/视频设备:在音频播放器和视频播放器等设备中,NCP114ASN可以提供纯净、稳定的电源,确保音视频质量不受干扰。
    使用建议
    1. 选择合适的电容:在输入端使用大于或等于1μF的陶瓷电容器,以确保输入电压的稳定性。
    2. 散热设计:考虑到最大功耗为200mW,建议采用适当的散热措施,以避免因过热导致的性能下降。
    3. 注意短路保护:由于短路电流达到500mA,建议在电路中增加外部保护电路,以防止短路损坏。

    兼容性和支持


    兼容性
    - 封装:NCP114ASN采用SOT-23-5L(TSOP-5-1.5mm)封装,易于安装和布局。
    - 与电路板的兼容性:其宽泛的工作电压范围(2.0V至6.0V)使得它可以轻松适配大多数电路板设计。
    支持
    - 制造商支持:深圳华宣阳电子有限公司提供了详尽的技术文档和应用指南,用户可以通过官方网站获取相关信息和支持。
    - 售后服务:提供质保服务和技术支持,确保用户在使用过程中遇到问题时能够及时得到帮助。

    常见问题与解决方案


    常见问题及解决方法
    1. 如何正确选择输出电压?
    - 解决方案:根据具体应用需求选择相应的型号,例如需要1.2V输出电压的可以选择NCP114ASN120T1G。
    2. 出现高温警告怎么办?
    - 解决方案:检查电路的散热情况,必要时添加散热片或散热风扇以改善散热效果。
    3. 遇到瞬时过电流保护怎么办?
    - 解决方案:重新检查负载是否正常,确认负载未超过稳压器的最大输出电流限制。

    总结和推荐


    综合评估
    NCP114ASN系列稳压器以其低静态电流、高输出电流和宽输入电压范围等优点,成为电池供电设备、通信设备和音频/视频设备的理想选择。特别是在需要长时间待机且对电池寿命要求较高的场合,NCP114ASN的优势尤为明显。
    推荐使用
    总体来看,NCP114ASN是一款性能优异、可靠性和性价比均较高的产品。对于上述应用场景,强烈推荐使用此款稳压器。无论是从技术参数还是实际应用表现来看,它都能满足大多数用户的需求,并提供优秀的性能保障。
    通过上述详细的技术手册解读,我们可以看到NCP114ASN稳压器具备广泛的应用前景和强大的市场竞争力。在选择稳压器时,它是一个值得考虑的优秀选项。

NCP114ASN280T1G厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

NCP114ASN280T1G数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 NCP114ASN280T1G NCP114ASN280T1G数据手册

NCP114ASN280T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.264
9000+ ¥ 0.2596
15000+ ¥ 0.253
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 792
