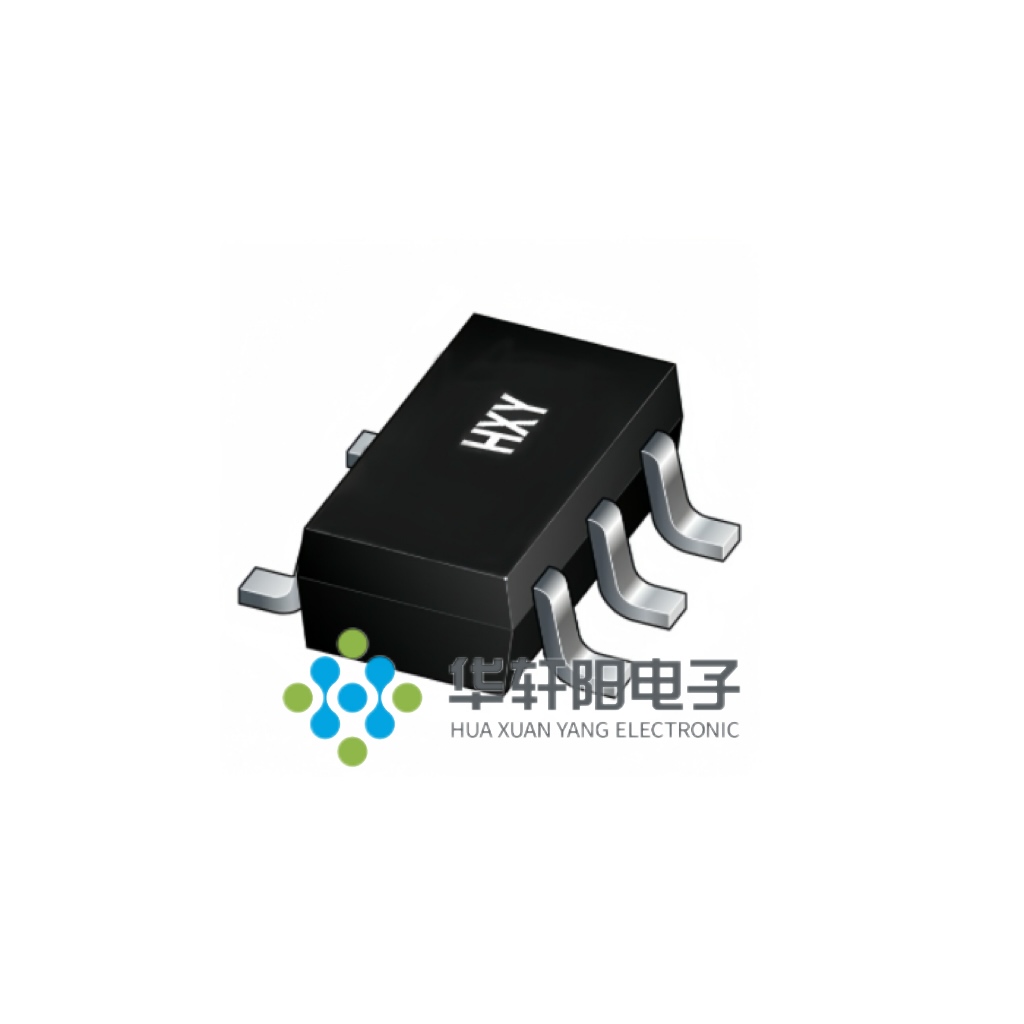

NCP603SN120T1G

产品分类:
产品描述:
供应商型号: NCP603SN120T1G SOT-23-5L
供应商: 国内现货
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子  NCP603SN120T1G

NCP603SN120T1G概述

    # NCP603 LDO线性稳压器技术手册

    产品简介


    NCP603系列是由CMOS工艺制造的高精度、低噪音、快速响应的低压差线性稳压器。该系列稳压器适用于多种电子设备,尤其适合手持设备和射频产品。其输出电压范围为1.2V到3.6V,输出电流可达300mA。NCP603系列的特点在于其高电源抑制比(70分贝)和极低的静态偏置电流(70uA),使其在移动通信设备(如CDMA/GSM手机)、便携式数字助理(PDAs)、MP3播放器、无线局域网(WLAN)设备以及蓝牙设备中有着广泛的应用。

    技术参数


    - 输出范围: 1.2V-3.6V
    - 输出电流: 300mA
    - 电源抑制比: 70分贝@1kHz
    - 静态偏置电流: 70uA (典型)
    - 关机模式电流: <1uA
    - 工作温度范围: -40°C 至 +85°C
    - 绝对最大额定值:
    - 输入电压VIN: 6V
    - 输出电流IOUT: 450mA
    - 耗散功率PD: 300mW
    - 工作温度范围TOPR: -40°C 至 +80°C
    - 存储温度范围TSTG: -40°C 至 +150°C
    - 焊接温度: 260°C,10秒
    - 电气参数:
    - 输出电压VOUT: 0.98V (最小值), 1.02V (最大值)
    - 最大输出电流IOUT(max): 300mA
    - 负载稳定度∆VOUT: 50mV
    - 输入稳定度∆VOUT/(∆VIN•VOUT): 0.05
    - 跌落压差Vdrop1 (IOUT=100mA): 90mV
    - 跌落压差Vdrop2 (IOUT=200mA): 230mV
    - 静态电流ISS1: 70μA
    - 静态电流ISS2 (VIN=5V, VCE=VSS): 1μA
    - 纹波抑制比PSRR: 70dB @ 1kHz, 40mA
    - 输出噪声en (IOUT=40mA, 300Hz~50kHz): 50uVrms

    产品特点和优势


    NCP603系列的优势包括:
    - 高精度:确保稳定的输出电压,特别是在负载电流波动的情况下。
    - 低噪音:提供出色的电源纯净度,特别适用于对信号干扰要求高的射频产品。
    - 快速响应:能在负载电流变化时迅速稳定输出电压,保证系统的高效运行。
    - 低静态电流:即使在待机状态下也能显著降低功耗,延长电池寿命。
    - 宽工作温度范围:适应多种复杂的工作环境,保证产品的可靠性。

    应用案例和使用建议


    应用案例
    - CDMA/GSM手机:由于其卓越的电源抑制能力和低静态电流,NCP603可以确保手机在各种情况下都能正常运行,延长电池续航时间。
    - PDAs/MP3播放器:这些设备通常需要小巧且高效的电源管理,NCP603正是为此设计,可以在不增加体积的同时提高设备效率。
    - WLAN和蓝牙设备:在高频信号传输中,低噪音的电源是保证通信质量的关键因素。
    使用建议
    - 布局优化:在PCB设计时尽量减少走线长度,以减少信号干扰和噪音。
    - 电源滤波:添加适当的电源滤波电容,以进一步提高电源纯净度。
    - 散热考虑:在高功率应用中,合理安排散热措施,确保设备在高温环境下稳定工作。

    兼容性和支持


    NCP603系列与多种陶瓷电容兼容,且不需额外的旁路电容,有助于简化设计和降低成本。深圳华轩阳电子有限公司提供全面的技术支持和维护服务,确保客户在使用过程中遇到任何问题都能得到及时解决。

    常见问题与解决方案


    - 问题1:输出电压不稳定。
    - 解决办法:检查负载和输入电压是否超出规定范围;确认输出电容值符合要求。
    - 问题2:功耗过高。
    - 解决办法:确认静态电流是否处于正常范围;检查电路是否有短路或异常负载。
    - 问题3:无法进入关机模式。
    - 解决办法:检查CE引脚是否正确接地;确保输入电压在规定范围内。

    总结和推荐


    NCP603系列是一款性能优越、应用广泛的低压差线性稳压器。其高精度、低噪音和快速响应特性使其成为众多电子设备的理想选择。对于需要高效电源管理和低功耗设计的应用,NCP603无疑是一个值得推荐的产品。它不仅能够满足当前的需求,还能在未来技术升级中发挥重要作用。
