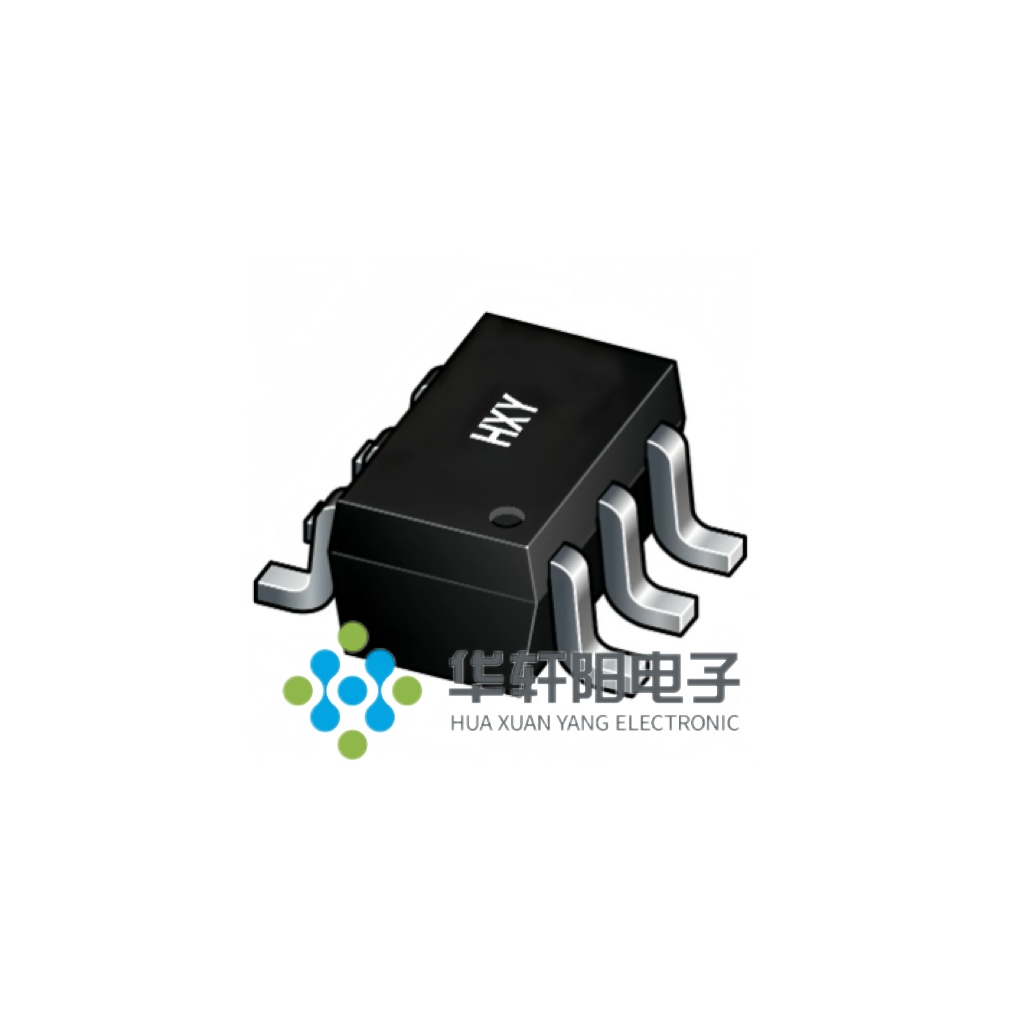

供应商型号: SGM3157 SC-70-6
供应商: 云汉优选
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子  SGM3157

SGM3157概述

    SGM3157 二选一模拟开关产品概述

    产品简介


    SGM3157 是一款基于 CMOS 工艺制造的二选一模拟开关。这款开关具备低功耗、低输出阻抗以及高传输速度的特点,适用于各种模拟和数字信号的切换操作。它主要应用于NTSC/PAL视频、音频、SPDIF和HDTV等领域,也广泛用于便携式设备、电池供电设备及移动电话中。

    技术参数


    - 极限参数
    - 电源电压 (VCC): -0.5 ~ +7.0 V
    - 开关电压 (VS): -0.5 ~ VCC + 0.5 V
    - 输入电压 (VIN): -0.5 ~ +7.0 V
    - 输入钳位二极管电流 (@ VIN < 0V): -50 mA
    - 输出电流 (Iout): 128 mA
    - 电源到地电流 (Icc/IGND): 100 mA
    - 存储温度范围 (Tstg): -65 ~ +150 ℃
    - 最高结点温度 (TJ): 150 ℃
    - 导线温度(焊接, 10秒内) (TL): 260 ℃
    - 总功耗 (PD, 85℃): 180 mW
    - 工作环境
    - 电源电压 (VCC): 1.65 ~ 5.5 V
    - Select 端输入电压 (VIN): 0 ~ VCC V
    - 开关端输入电压 (VIN): 0 ~ VCC V
    - 输出电压 (VOUT): 0 ~ VCC V
    - 工作温度 (TA): -55 ~ +125 ℃
    - 模拟电平输入范围
    - 0 ~ VCC V
    - 传输延迟 (传输延时)
    - 传输延迟 (tPHL, tPLH):
    - VCC = 1.65~1.95 V: 0.3 ns
    - VCC = 2.3~2.7 V: 1.2 ns
    - VCC = 3.0~3.5 V: 0.8 ns
    - VCC = 4.5~5.5 V: 0.3 ns

    产品特点和优势


    1. 低功耗: SGM3157在工作过程中消耗非常少的能量,适合电池供电设备。
    2. 高传输速度: 低传输延迟使得SGM3157能够快速响应并切换信号。
    3. 标准CMOS逻辑电平翻转: 保证了与现有系统的兼容性。
    4. 高带宽、线性度高: 适用于音频和视频信号处理。
    5. 过压保护: Select输入端允许输入电压高达7V,保护器件不受损害。

    应用案例和使用建议


    - 应用场景: 主要应用于移动电话、便携式设备、电池供电设备及计算机外围设备。
    - 使用建议:
    - 在设计电路时,需确保电源电压、工作温度和负载特性在规定的范围内,避免超出额定值。
    - 使用时要注意Select端输入电压必须设定为高电平或低电平,不可悬空。

    兼容性和支持


    - 兼容性: SGM3157 可以方便地与其他标准CMOS逻辑电平兼容。
    - 厂商支持: 华轩阳电子有限公司提供全面的技术支持和售后服务。

    常见问题与解决方案


    1. Q: 如何正确设置Select端的输入电压?
    - A: Select端的输入电压应设为高电平或低电平,不可悬空。
    2. Q: 电源电压超出额定范围会怎样?
    - A: 超出额定电压可能导致电路永久损坏,务必保持在安全范围内使用。

    总结和推荐


    SGM3157是一款高性能的二选一模拟开关,具备低功耗、高传输速度、高带宽等特点。适用于多种应用场景,尤其是对功耗和速度要求较高的场合。华轩阳电子有限公司提供了可靠的支持和服务,推荐使用SGM3157以满足这些需求。

SGM3157厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

SGM3157数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 SGM3157 SGM3157数据手册

SGM3157封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.264
9000+ ¥ 0.2596
15000+ ¥ 0.253
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 792
直接购买
加入购物车
