ZMY12G

产品分类:
产品描述:
供应商型号: ZMY12G LL-41
供应商: 云汉优选
标准整包数: 5000
HXY MOSFET/深圳华轩阳电子  ZMY12G

ZMY12G概述

    # ZMY12G 硅外延平面齐纳二极管技术手册

    1. 产品简介


    ZMY12G 是由深圳华宣阳电子有限公司(HuaXuanYang Electronics CO., LTD)生产的硅外延平面齐纳二极管,主要用于稳压电路和削波电路中。这种二极管具有高功率处理能力,适合用于需要高稳定性的电子系统中。标准齐纳电压容差为±10%,广泛应用于电源稳压、过电压保护和其他需要精确电压控制的场景。

    2. 技术参数


    以下是 ZMY12G 的关键技术和性能参数:
    | 参数名称 | 符号 | 值 | 单位 |
    ||
    | 最大功耗 | P | 1 | W |
    | 工作结温 | Tj | 175 | ℃ |
    | 存储温度范围 | Tstg | -65 to +175| ℃ |
    | 热阻抗 | RθJA | 170 | ℃/W |
    | 正向电压(I=200 mA) | VF | 1.2 | V |
    | 齐纳电压 | VZ | 12 | V |
    | 动态电阻 | ZZT | 21 | Ω |
    | 最大浪涌电流 | IZSM | 5 | A |
    | 最大调节电流 | IZM | 380 | mA |
    这些参数表明 ZMY12G 在高功率和恶劣环境下的可靠性和稳定性。

    3. 产品特点和优势


    - 高功率处理能力:能够承受高达1瓦的瞬时功率。
    - 精确的齐纳电压:标准齐纳电压容差为±10%,确保稳定的电压输出。
    - 良好的热管理:低热阻设计,有助于热量的有效散发。
    - 广泛的应用范围:适用于各种工业和消费电子产品。

    4. 应用案例和使用建议


    ZMY12G 主要应用于以下场景:
    - 电源稳压:确保负载设备获得稳定的电压供应。
    - 过电压保护:防止电路因电压波动而受损。
    - 信号处理:用于信号放大和整形。
    使用建议:
    - 确保电路设计中留有足够的散热空间。
    - 使用合适的外围元件以优化电路性能。

    5. 兼容性和支持

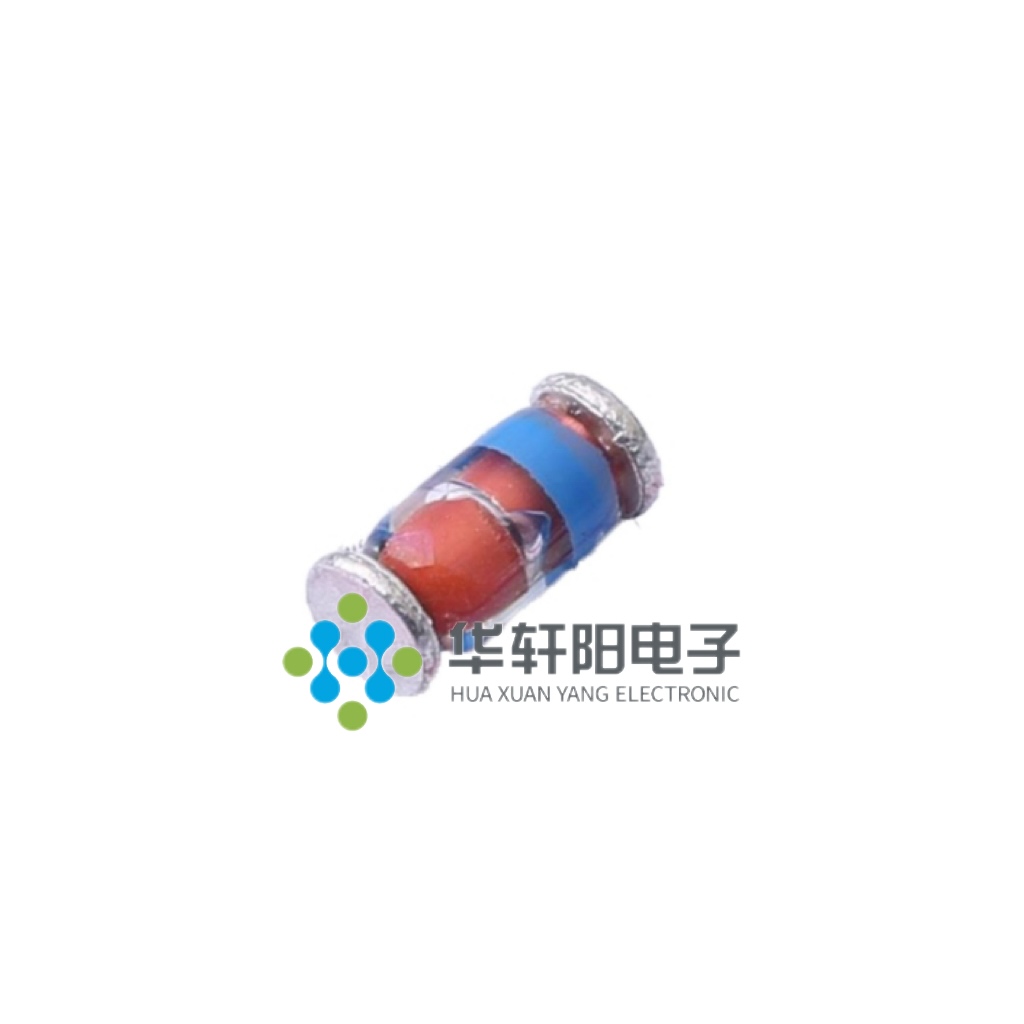

    ZMY12G 采用 LL-41(DO-213AB) 封装,易于与其他电子元件集成。公司提供全面的技术支持和售后服务,确保客户能够充分利用产品的潜力。

    6. 常见问题与解决方案


    - 问题:齐纳二极管发热严重
    解决方法:增加散热片或改进散热设计。
    - 问题:电压不稳定
    解决方法:检查电路设计是否符合要求,并调整外部元件参数。

    7. 总结和推荐


    综上所述,ZMY12G 是一款高性能、高可靠性的硅外延平面齐纳二极管,适合各种高功率应用。其出色的性能和广泛的适用性使其在市场上具有较强的竞争力。因此,我们强烈推荐此产品给需要高稳定性和可靠性的电子工程项目。

ZMY12G厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

ZMY12G数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 ZMY12G ZMY12G数据手册

ZMY12G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.418
15000+ ¥ 0.411
25000+ ¥ 0.4005
库存: 300000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 2090
直接购买
加入购物车
