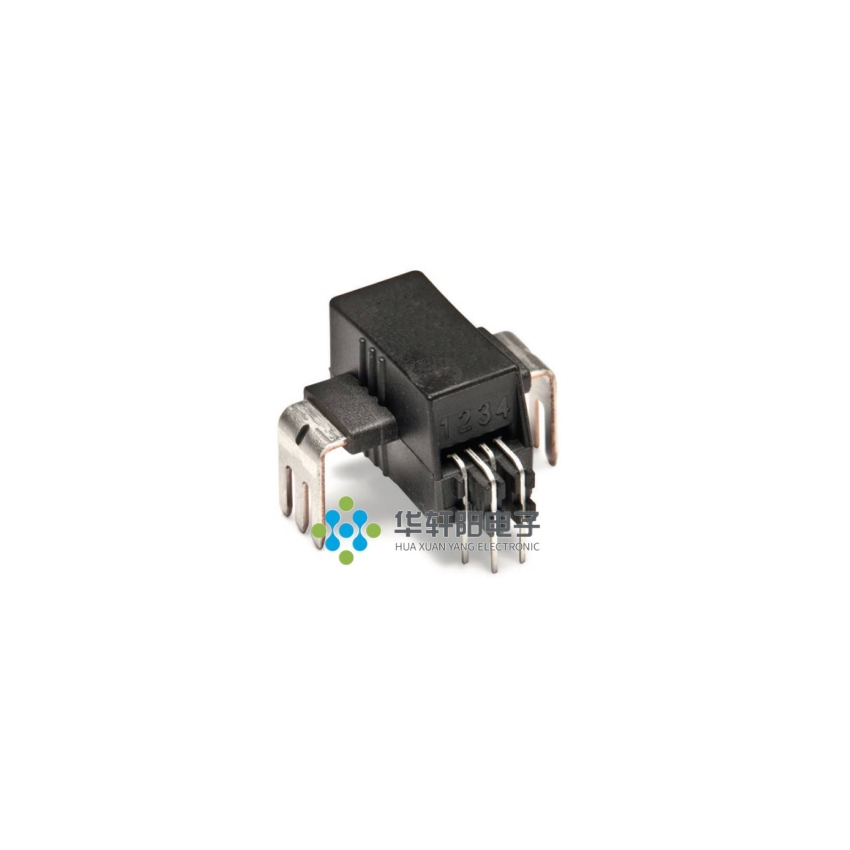

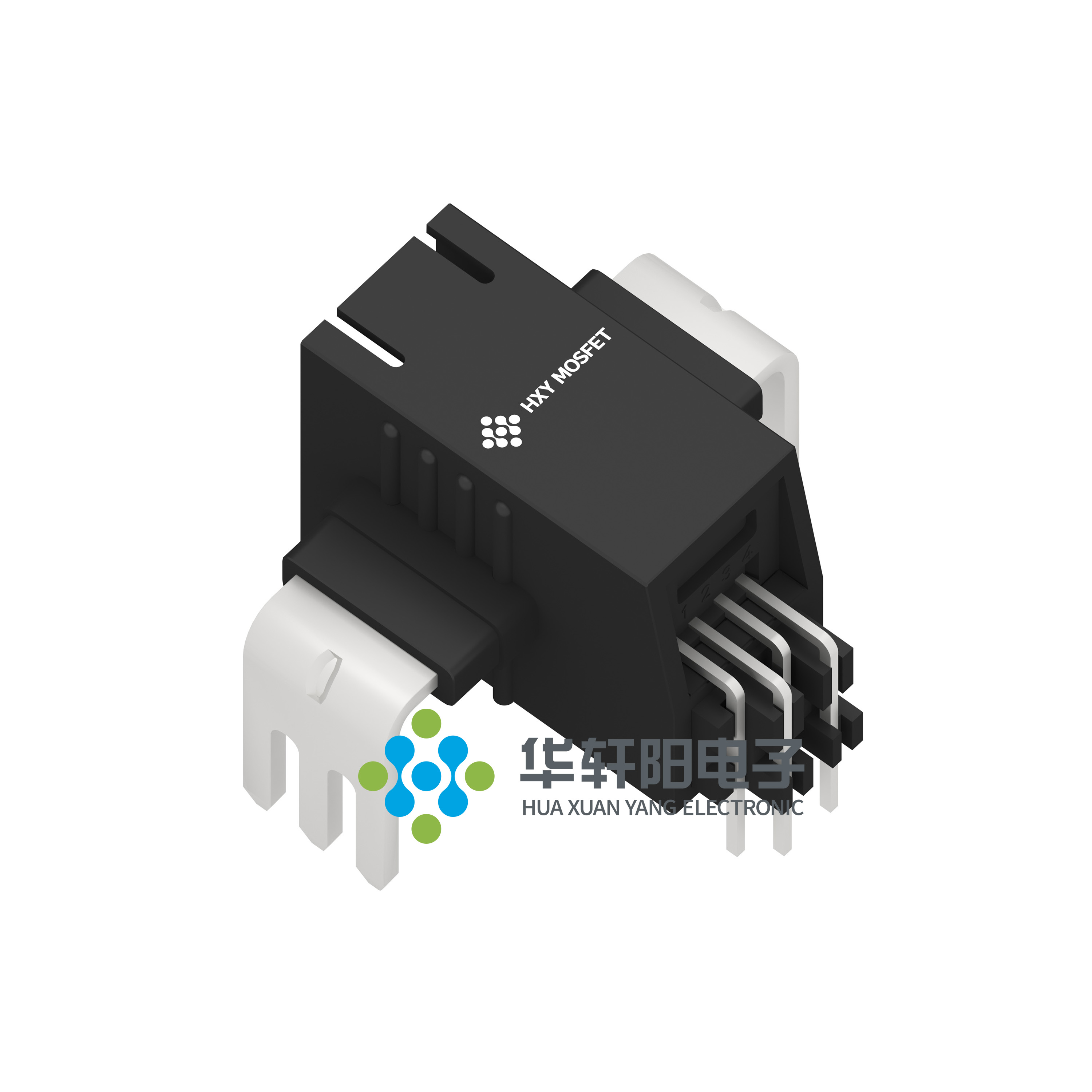

HLSR20-P

产品分类:
产品描述:
供应商型号: HLSR20-P LSR-P
供应商: 国内现货
标准整包数: 500
HXY MOSFET/深圳华轩阳电子  HLSR20-P

HLSR20-P概述

    HLSRxx-P系列开环式电流传感器技术手册

    1. 产品简介


    HLSRxx-P系列是一款基于霍尔效应原理的开环式电流传感器模组,专为交流和直流电流检测设计。该产品适用于工业、商业和通信系统中的多种应用场景,例如电机控制、负载检测和管理、电源和DC-DC转换器、光伏逆变器、不间断电源(UPS)、过流保护以及中低功率变频器的电流检测。

    2. 技术参数


    HLSRxx-P系列电流传感器的主要技术参数如下:
    | 参数 | 值 |

    | 工作电压 | 4.5V~5.5V |
    | 输出电压 | 2.5V 或 50%VCC |
    | 输入与输出隔离 | 是 |
    | 工作温度 | -40℃~150℃ |
    | 额定电流检测范围 | ±10A, ±16A, ±20A, ±32A, ±40A, ±50A |
    | 额定输入电压 | ±50V |
    | 引脚镀锡 | 是 |
    | 无铅封装 | 是 |
    | 罗氏标准(RoHS) | 符合 |

    3. 产品特点和优势


    - 低功耗:工作电流仅为11.18~11.25mA,适合长时间稳定运行。
    - 高精度:静态误差在25℃下的最大值仅为±7mV,且具有出色的温度稳定性。
    - 高可靠性:具备UL508认证,介电强度高达4800Vrms,隔离工作电压达680Vrms。
    - 宽温范围:可在极端环境下正常工作,工作温度范围为-40℃至150℃。
    - 快速响应:内置带宽为65kHz,上升时间为5.5μs,响应时间为4μs。
    - 高灵敏度:灵敏度范围为16mV/A至80mV/A,确保测量准确性。

    4. 应用案例和使用建议


    HLSRxx-P系列电流传感器广泛应用于各种场景,例如:
    - 变频器电流检测:提供精确的电流监测,有助于提高系统的整体效率。
    - 光伏发电系统:通过实时监测光伏逆变器的电流,实现能源的有效管理和优化。
    - 不间断电源(UPS):确保电源的连续性,防止意外断电造成的损失。
    使用建议:
    - 在电路板设计时,应将旁路电容CBYPASS放置在靠近“VCC-GND”端的位置,以减小干扰。
    - 在安装过程中,需避免对传感器外壳和引线施加过大的机械应力,以防损坏传感器。

    5. 兼容性和支持


    HLSRxx-P系列电流传感器与其他标准电子元件高度兼容,可用于各种通用电气设备中。厂商提供全面的技术支持,包括安装指导、故障排查和技术咨询服务,确保客户能够充分利用产品的所有功能。

    6. 常见问题与解决方案


    - 问题1:传感器输出不稳定。
    - 解决方案:检查传感器连接是否正确,确认电源电压是否在规定范围内。
    - 问题2:输出电压异常。
    - 解决方案:重新校准传感器,检查是否超出额定电流检测范围。
    - 问题3:传感器过热。
    - 解决方案:增加散热措施,如增加散热片或改善通风条件。

    7. 总结和推荐


    HLSRxx-P系列开环式电流传感器凭借其高精度、低功耗、宽工作温度范围和高可靠性等特点,成为多种应用场合的理想选择。无论是工业控制系统、通信系统还是家用电器,都能发挥重要作用。鉴于其卓越的性能和市场竞争力,我们强烈推荐这一系列的产品给广大用户。

HLSR20-P厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HLSR20-P数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 HLSR20-P HLSR20-P数据手册
