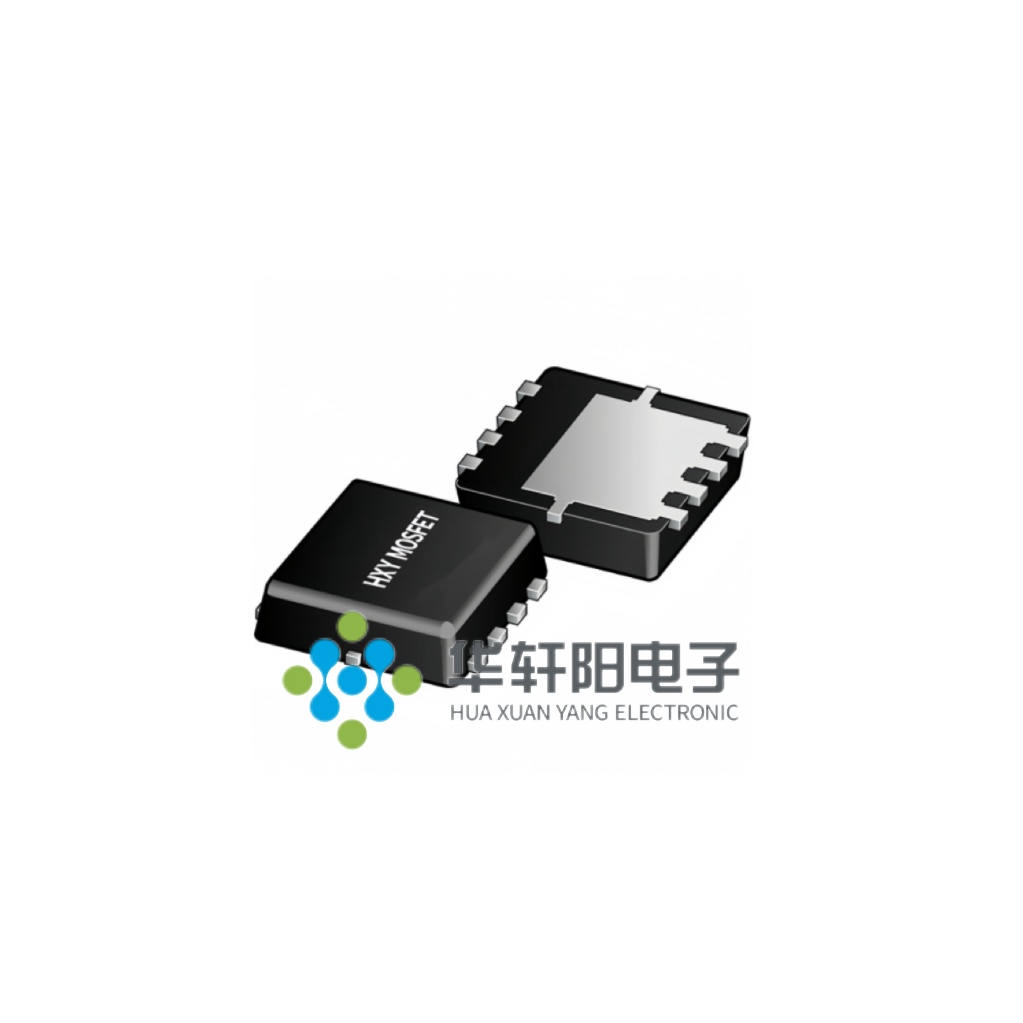

NTTFS4821NTAG

产品分类:
产品描述:
供应商型号: NTTFS4821NTAG DFN3X3-8L
供应商: 云汉优选
标准整包数: 5000
HXY MOSFET/深圳华轩阳电子  NTTFS4821NTAG

NTTFS4821NTAG概述

    电子元器件产品技术手册:NTTFS4821NTAG N-Channel Enhancement Mode MOSFET

    产品简介


    NTTFS4821NTAG是一款由Shenzhen HuaXuanYang Electronics CO.,LTD生产的MOSFET(金属氧化物半导体场效应晶体管),适用于电池保护和开关应用。该产品采用先进的沟槽技术制造,具有低导通电阻(RDS(ON))、低栅极电荷和较低的栅极驱动电压(最低4.5V)等特点。

    技术参数


    | 参数符号 | 参数名称 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VDS | 漏源电压 | - | 30 | - | - | V |
    | VGS | 栅源电压 | - | ±20 | - | - | V |
    | ID | 连续漏电流 | TJ = 25°C | 15 | 60 | - | A |
    | IDM | 脉冲漏电流 | - | - | 140 | - | A |
    | EAS | 单脉冲雪崩能量 | - | - | 115.2 | - | mJ |
    | PD | 总功耗 | TJ = 25°C | 2 | 59 | - | W |
    | TSTG | 存储温度范围 | - | -55 | - | 150 | °C |
    | TJ | 工作结温范围 | - | -55 | - | 150 | °C |
    | RθJA | 结到环境热阻 | - | 62 | - | - | °C/W |
    | RθJC | 结到外壳热阻 | - | 2.1 | - | - | °C/W |

    产品特点和优势


    1. 低导通电阻:在VGS=10V时,RDS(ON)小于8mΩ,适用于需要低损耗的应用场合。
    2. 高雪崩能量耐受能力:单脉冲雪崩能量高达115.2mJ,增强了产品的可靠性。
    3. 宽泛的工作温度范围:存储温度和工作结温范围为-55°C到150°C,适合在极端环境下的应用。
    4. 快速开关时间:低栅极电荷和低反向转移电容保证了出色的开关速度。
    5. 先进的沟槽技术:采用先进的沟槽技术,提高了器件的整体性能和可靠性。

    应用案例和使用建议


    - 电池保护:适用于各类电池保护电路,确保电池在异常情况下能够及时切断电源。
    - 负载开关:适用于需要高效开关控制的应用场景,如数据中心的电源管理系统。
    - 不间断电源系统(UPS):作为关键部件之一,确保电力供应的连续性和稳定性。
    使用建议:
    1. 散热管理:由于该器件具有较高的功耗,需确保良好的散热设计,防止过热损坏。
    2. 选择合适的栅极驱动电压:为了保证最佳性能,建议使用高于4.5V但不超过20V的栅极驱动电压。
    3. 合理规划布线:保持电源和接地线尽可能短且粗,以减少寄生电感和电容的影响。

    兼容性和支持


    该产品与市面上常见的FR-4板兼容,可用于各种电子设备中。厂商提供了详细的技术支持和文档资源,用户可以访问官方网站获取更多支持信息。

    常见问题与解决方案


    1. 问题:如何防止过热?
    - 解决方案:使用合适的散热片和风扇,确保良好的通风环境,避免长时间在高温环境下运行。
    2. 问题:如何减少栅极驱动电压?
    - 解决方案:确保驱动电路正确配置,使用专用的驱动IC以提供稳定的栅极驱动电压。
    3. 问题:如何提高系统的稳定性和可靠性?
    - 解决方案:进行详细的系统仿真和测试,确保电路布局合理,避免寄生效应导致的问题。

    总结和推荐


    NTTFS4821NTAG 是一款高性能、可靠性和适应性强的N沟道增强模式MOSFET,适用于多种电力管理和控制应用。该产品具有低导通电阻、高雪崩能量耐受能力和宽泛的工作温度范围等显著优势。对于需要高效能开关的场合,如电池保护和负载开关,NTTFS4821NTAG 是理想的选择。综合以上因素,我们强烈推荐此产品给所有寻求高质量、高性能电子元件的工程师和制造商。

NTTFS4821NTAG厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

NTTFS4821NTAG数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 NTTFS4821NTAG NTTFS4821NTAG数据手册

NTTFS4821NTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.6865
15000+ ¥ 0.6751
25000+ ¥ 0.6579
库存: 300000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 3432.5
