首页  >  产品百科  >  UCLAMP3331ZATFT

UCLAMP3331ZATFT

产品分类:
产品描述:
供应商型号: UCLAMP3331ZATFT DFN0603-2L
供应商: 国内现货
标准整包数: 15000

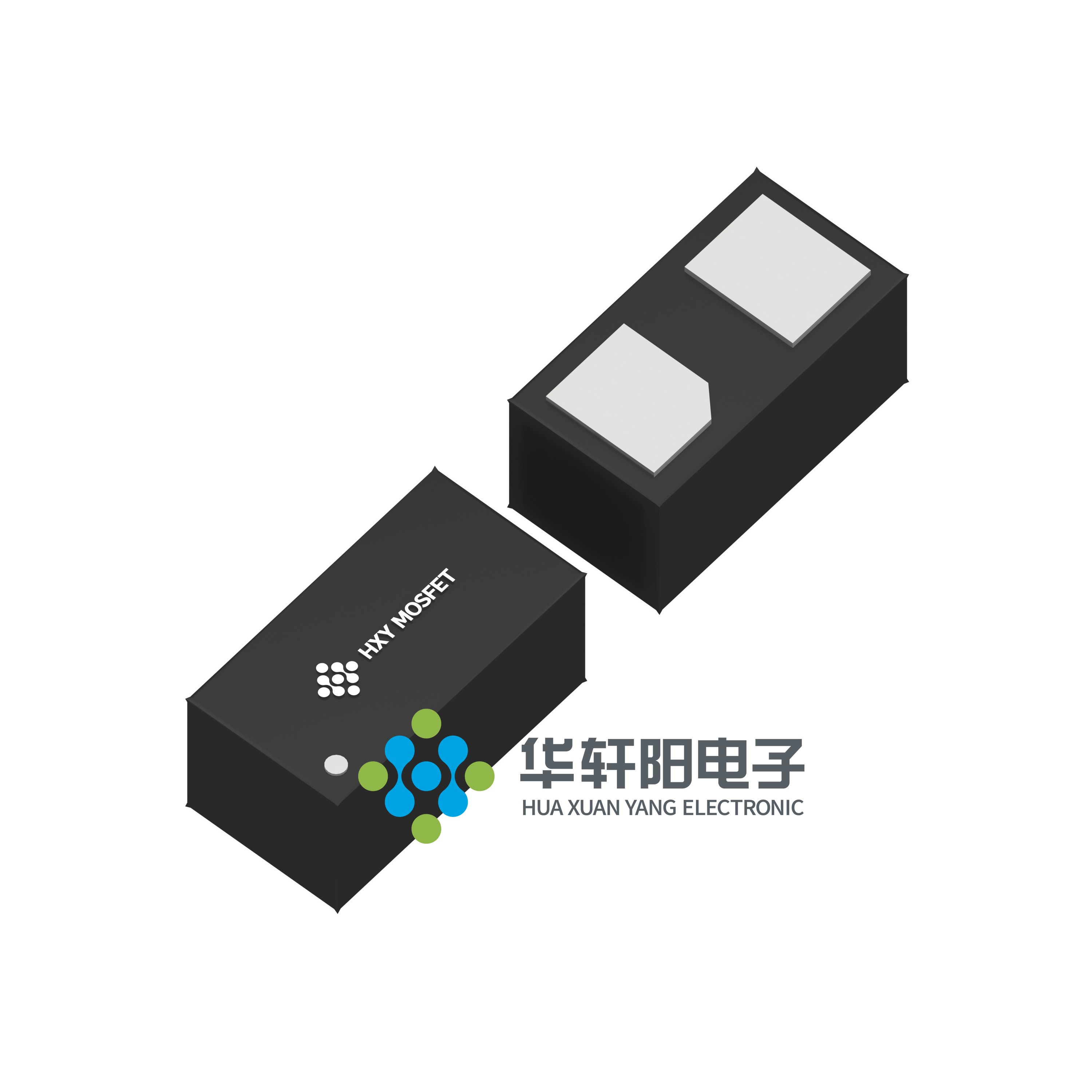

HXY MOSFET/深圳华轩阳电子  UCLAMP3331ZATFT

UCLAMP3331ZATFT概述

    # UCLAMP3331ZATFT ESD保护二极管技术手册

    产品简介


    UCLAMP3331ZATFT 是一款由 Shenzhen HuaXuanYang Electronics(华轩阳电子)推出的ESD(静电放电)保护二极管,专为敏感半导体组件提供保护,防止因静电放电或其他电压引起的瞬态事件导致的损坏或干扰。这款二极管具备出色的钳位能力、低漏电流、低电容和快速响应时间,能够为暴露于ESD环境的设计提供卓越的保护性能。此外,它适用于单向或双向线路保护,非常适合空间受限的应用场合。
    主要功能
    - 静电放电和电压瞬态事件保护
    - 优秀的钳位性能
    - 极低的漏电流和电容
    - 快速响应时间(<1ns)
    应用领域
    - 消费电子设备
    - 通信设备
    - 工业控制设备
    - 医疗电子设备

    技术参数


    | 参数名称 | 值 | 单位 |
    |
    | 峰值脉冲功率(tp=8/20µs) | 90 | W |
    | 最大引脚焊接温度(10秒) | 260 | °C |
    | 存储温度范围 | -55 至 +150 | °C |
    | 工作温度范围 | -40 至 +125 | °C |
    | 最大结温 | 150 | °C |
    | ESD等级(人体模型) | Class 3
    | IEC61000-4-2标准 | 等级4
    电气特性
    - 正向击穿电压(VBR):3.3V
    - 最小漏电流(IR):0.1µA
    - 最大钳位电压(VC):5.0V
    - 脉冲波形支持:符合图1的8/20µs脉冲
    - 最大峰值脉冲功率(PPK):90W

    产品特点和优势


    UCLAMP3331ZATFT 的设计和性能使其成为市场上备受推崇的ESD保护器件。以下是其主要特点和优势:
    1. 卓越的钳位能力:能够在瞬态事件中迅速反应并有效降低电压尖峰。
    2. 超低电容:典型值仅为7pF,适合高频信号线路的保护需求。
    3. 快速响应时间:<1ns,确保及时抑制高能瞬态。
    4. 小型化设计:采用DFN0603封装,尺寸仅为0.61mm×0.31mm,适合高密度PCB布局。
    5. 无铅环保:符合RoHS标准且不含卤素。
    6. 多功能性:适用于单向和双向保护线路,灵活性强。

    应用案例和使用建议


    应用案例
    1. 智能手机和平板电脑:保护USB接口免受ESD干扰。
    2. 车载娱乐系统:保护车载多媒体设备中的音频和视频接口。
    3. 工业传感器:为精密传感器提供稳定保护,防止瞬态事件影响测量精度。
    使用建议
    1. 在设计电路时,需根据具体应用场景选择合适的VRWM(最大工作电压)。
    2. 确保焊点温度不超过260°C以避免损坏器件。
    3. 优先选择兼容低电容的高速通信接口,如HDMI或USB 3.0。
    4. 建议通过热设计降低器件的工作温度,延长使用寿命。

    兼容性和支持


    兼容性
    UCLAMP3331ZATFT 与主流芯片组和接口高度兼容,能够无缝集成到现有电路设计中。
    厂商支持
    - 技术支持:Shenzhen HuaXuanYang Electronics 提供全面的技术文档和支持服务。
    - 产品定制:可根据客户需求提供其他电压版本。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过高 | 检查是否超出额定工作温度范围。 |
    | 响应时间不符合要求 | 确认脉冲波形是否匹配8/20µs标准。 |
    | 钳位电压超过预期 | 检查VBR设置是否匹配实际工作电压。 |
    | 器件损坏 | 确保焊接温度不高于260°C。 |

    总结和推荐


    综合评估
    UCLAMP3331ZATFT 是一款性能优异的ESD保护二极管,其紧凑的设计、卓越的电气特性和可靠的性能使其在众多行业中广泛应用。特别是其快速响应时间和极低的电容值,使其成为保护敏感电路的理想选择。
    推荐结论
    强烈推荐 UCLAMP3331ZATFT 用于需要高可靠性和高性能保护的电子产品设计中。无论是消费电子、通信设备还是工业应用,其都能发挥出色的作用。对于对成本和空间有限制的项目来说,这款器件更是不可或缺的选择。

UCLAMP3331ZATFT厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

UCLAMP3331ZATFT数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 UCLAMP3331ZATFT UCLAMP3331ZATFT数据手册

UCLAMP3331ZATFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ ¥ 0.2076
45000+ ¥ 0.2041
75000+ ¥ 0.199
库存: 300000
起订量: 15000 增量: 15000
交货地:
最小起订量为:15000
合计: ¥ 3114
直接购买
加入购物车
