2N7002DWS-7

产品分类:
产品描述:
供应商型号: 2N7002DWS-7 SOT-363
供应商: 国内现货
标准整包数: 3000
HXY MOSFET/深圳华轩阳电子  2N7002DWS-7

2N7002DWS-7概述


    产品简介

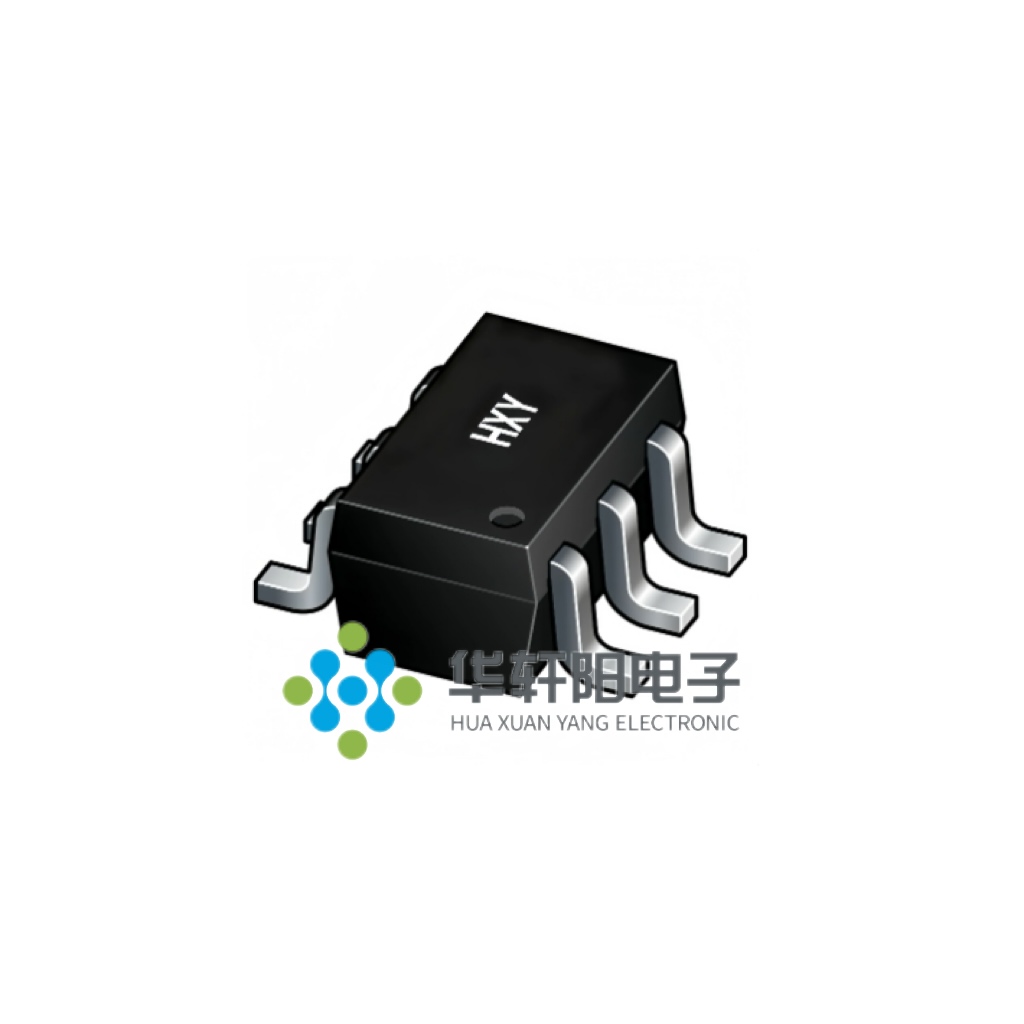

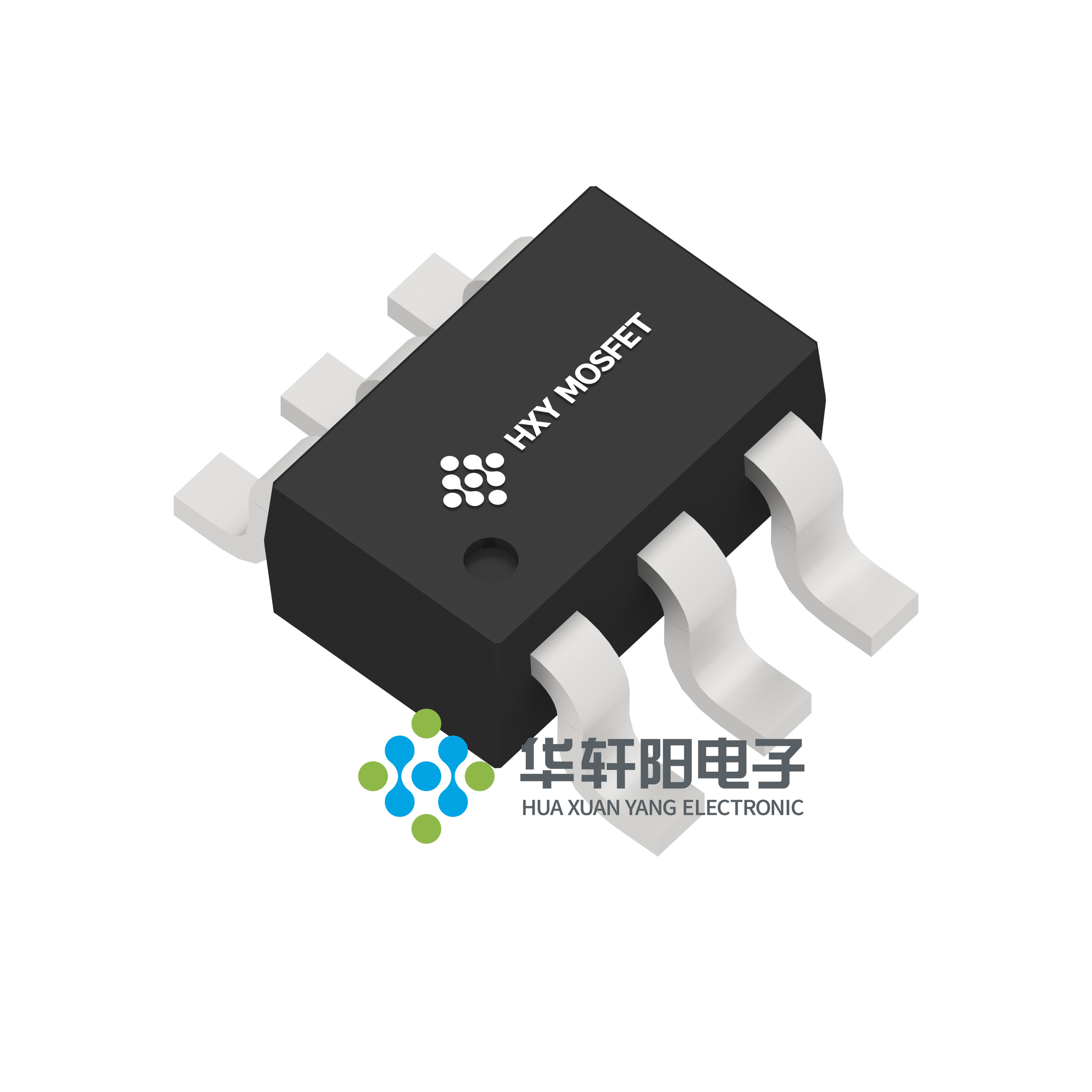

    2N7002DWS-7 双 N-通道增强模式 MOSFET
    2N7002DWS-7 是一款由 Shenzhen HuaXuanYang Electronics CO., LTD 生产的双 N-通道增强模式金属氧化物半导体场效应晶体管(MOSFET)。这款电子元器件采用了先进的沟槽技术,旨在提供卓越的 RDS(ON)、低栅极电荷以及低至 4.5V 的门电压操作能力。它特别适用于电池保护和开关应用中。

    技术参数


    - 最大源极-漏极电压 (VDS):60V
    - 最大栅极-源极电压 (VGS):±20V
    - 连续漏极电流 (ID):0.115A
    - 最大功率耗散 (PD):0.15W
    - 工作结温和存储温度范围 (TJ, TSTG):-55°C 至 150°C
    - 热阻,结至环境 (RθJA):833°C/W
    - 导通电阻 (RDS(on)):小于 3Ω @ VGS=10V
    - 阈值电压 (Vth(GS)):1V 到 2.5V
    - 零门电压漏极电流 (IDSS):80nA @ VDS=60V, VGS=0V
    - 输入电容 (Ciss):50pF
    - 输出电容 (Coss):25pF
    - 反向传输电容 (Crss):5pF @ VDS=25V, VGS=0V, f=1MHz

    产品特点和优势


    2N7002DWS-7 具有多项优势,使其在电池保护和开关应用中表现出色:
    - 低栅极电荷:降低了控制门极所需的能量,从而减少了驱动器的功耗。
    - 低导通电阻 (RDS(on)):在典型应用中提供了更低的损耗,提高了整体效率。
    - 宽工作电压范围:从低至 4.5V 到高至 60V,使它能够适应各种电源条件。
    - 高可靠性:在极端温度条件下仍能保持稳定性能,适用于广泛的工业应用。

    应用案例和使用建议


    应用场景:
    - 无线充电:2N7002DWS-7 可以用于无线充电电路中作为开关元件。
    - 升压驱动器:该器件可用于各种升压电路,提高输入电压。
    - 无刷电机:适用于无刷直流电机的控制和驱动。
    使用建议:
    - 确保在设计电路时,选择合适的 PCB 布局,以减小寄生电容和电感,提高开关速度。
    - 考虑使用低阻抗的栅极驱动器来确保快速、稳定的开关。
    - 在实际应用中,要注意温度限制,确保器件不会超过其额定的工作温度范围。

    兼容性和支持


    2N7002DWS-7 尺寸为 SOT-363,可以方便地集成到多种 PCB 设计中。Shenzhen HuaXuanYang Electronics CO., LTD 提供详尽的技术文档和支持,帮助用户快速上手并解决问题。

    常见问题与解决方案


    问题1:如何避免过温损坏?
    解决方案:在设计电路时,考虑使用散热片或者增加散热孔,确保器件工作温度不超过其最大允许值。
    问题2:如何降低噪声干扰?
    解决方案:使用低阻抗的栅极驱动器,并合理布局 PCB,减小寄生电容和电感的影响。

    总结和推荐


    2N7002DWS-7 双 N-通道增强模式 MOSFET 是一款非常适合于电池保护和开关应用的高效器件。其卓越的 RDS(ON) 和低栅极电荷特性使其在各种应用场景中表现优异。此外,其宽广的工作温度范围和高可靠性使得它适用于各种恶劣环境。综上所述,我们强烈推荐 2N7002DWS-7 用于需要高性能和高可靠性的应用中。

2N7002DWS-7厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

2N7002DWS-7数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 HXY MOSFET/深圳华轩阳电子 2N7002DWS-7 2N7002DWS-7数据手册

2N7002DWS-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.2999
9000+ ¥ 0.2949
15000+ ¥ 0.2874
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 899.7
直接购买
加入购物车
